IC693MDL740 GE Модуль выхода положительной логики от 12 до 24 вольт

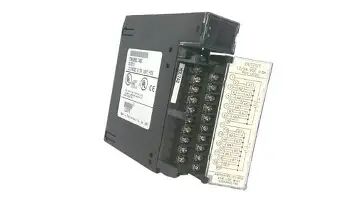

Модуль положительной логики GE IC693MDL740, 12–24 В постоянного тока, восемь каналов

IC693MDL740Больше информации:

IC693MDL740 — это модуль программируемого логического контроллера (ПЛК) GE Fanuc серии 90-30. Этот модуль является выходным модулем положительной логики, который подает ток на подключенные нагрузки от общего вывода модуля или шины питания. Он имеет две (2) группы по восемь (8) каналов в каждой, причем каждый канал рассчитан на нагрузку 0,5 Ампер.

Модуль IC693MDL740 имеет светодиодные индикаторы на передней панели, расположенные сверху модуля. Эти светодиоды индивидуально отображают состояние каждого канала модуля, а также рабочее состояние модуля. Являясь выходным модулем с источником тока, каждый канал этого модуля способен питать общие электрические нагрузки, такие как контакторы, реле, сигнальные лампы, зуммеры, гудки и другие устройства, питающиеся от сети постоянного тока 24 В. Этот модуль не имеет внутренней защиты от перегрузки по току, поэтому для дополнительной защиты модуля могут быть установлены внешние предохранители. Модуль IC693MDL740 устанавливается в любой доступный слот базовой платы серии 90-30 на 5 или 10 слотов. Количество экземпляров модуля варьируется, при условии, что контроллер имеет достаточную память для размещения этого 16-точечного выходного модуля.

Номинальное напряжение модуля IC693MDL740 составляет 12/24 В постоянного тока с рабочим диапазоном напряжения от 12 до 24 В постоянного тока (+20%, –15%). Характеристики выхода этого модуля включают пусковой ток 4,78 А в течение 10 мс, максимальное падение выходного напряжения 1 В постоянного тока, ток утечки в выключенном состоянии 1 мА, время включения 2 мс, максимальное, и время выключения 2 мс, максимальное. Этот модуль потребляет 110 мА (все выходы включены) от шины 5 В на задней панели.

Модуль IC693MDL740 представляет собой выходной модуль положительной логики с номинальным напряжением 12–24 В постоянного тока. Имеется 16 выходных точек, сгруппированных по 2 группы по 8 с общим выходным клеммой питания для каждой группы. Модуль IC693MDL740 обладает характеристиками положительной логики, действуя как источник тока для нагрузок от общего вывода пользователя и шины питания. Выходное устройство подключается между отрицательной шиной питания и выходом модуля. Модуль IC693MDL740 совместим с различными нагрузочными устройствами, включая соленоиды и пускатели двигателей. Диапазон выходного напряжения модуля составляет 12–24 В постоянного тока. Максимальный выходной ток на точку модуля составляет 0,5 А, а максимальный выходной ток на общий вывод — 2 А. Соответствующие максимальные времена включения и выключения составляют 2 миллисекунды. Номинальный пусковой ток в течение 10 миллисекунд составляет 4,78 А.
