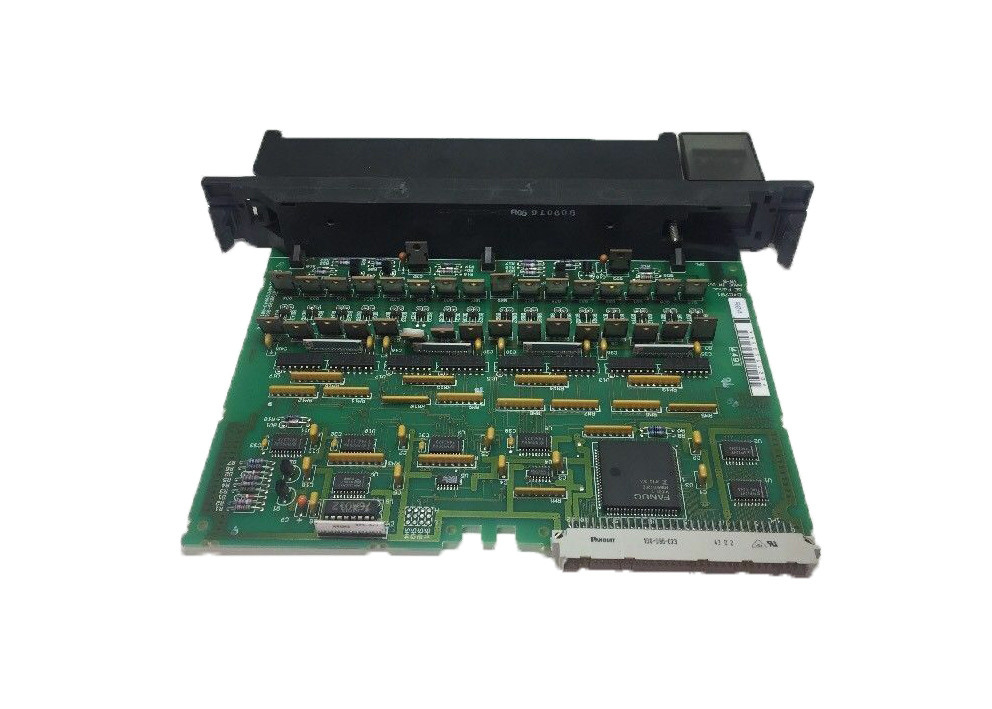

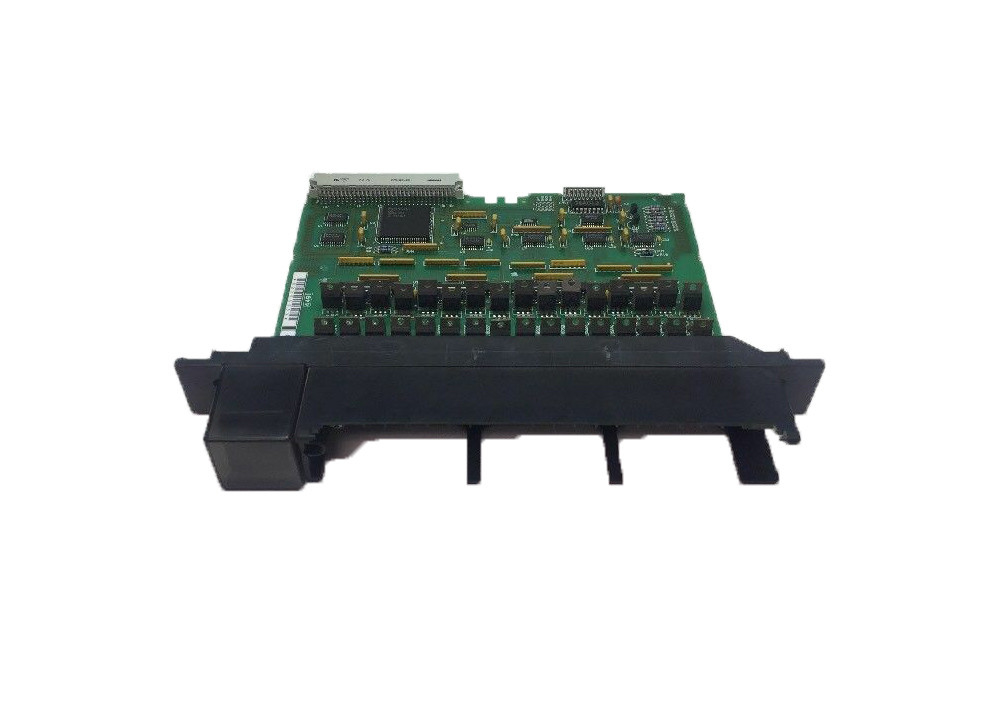

Ge Fanuc IC697MDL753, DC 5/48 вольт, 0,5 Amp, отрицательная логика

Ge Fanuc IC697MDL753, 5/48 Вольт постоянного тока, 0,5 Ампер, отрицательная логика

Описание продукта

IC697MDL753 представляет собой 5/48 вольт постоянного тока, 0,5 ампера, отрицательную логику, 32-точечный выходный модуль из серии GE Fanuc 90-70. Этот модуль обеспечивает 32 точки, разделенные на 2 изолированных группы по 16 точек каждая.Номинальное напряжение на этом модуле может быть 5 вольт постоянного тока или от 10 до 60 вольт постоянного токаОн обеспечивает высокую степень входящего тока от 10 до 60 вольт, что делает выходные возможности подходящими для широкого диапазона нагрузок, имеющих такие характеристики.


Выходы идеально подходят для широкого спектра нагрузок.Это связано с эффективной подачей высокого входящего тока, который составляет от 10 до 60 вольт.Вы можете обнаружить светодиодные индикаторы в верхней части каждой логической точки модуля PLC. Их основная функция заключается в отображении состояния включения и выключения каждой логической точки ПЛК. Джамперы и переключатели DIP не требуются для конфигурации ссылок I / O, расположенных на модуле.Конфигурация модуля осуществляется с использованием операционных систем Microsoft MS-DOS или Windows NT & 95 по протоколу TCP/IPПрограммирующими устройствами могут быть совместимые персональные компьютеры PS/2, AT или IBM.


Как упоминалось ранее, выходной модуль ПЛК IC697MDL753 совместим с широким спектром нагрузок, включая индикаторы, стартеры двигателей, электроприводы и интерфейсы TTL.Из-за значительной общей теплоотдачи с каждой группой модулейКаждый выход может выдавать номинальный ток, превышающий его долгосрочный номинальный.Способность каждой выходной точки подавать ток во многом зависит от номинального тока устройства, а также от продолжительности включения устройства.Поскольку выходный модуль Logic не имеет заменяемых предохранителей, к каждой выходной точке внешне подключен предохранитель мощностью 250 вольт.

Во-первых, убедитесь, что вы отключили питание во время удаления или установки панелей терминалов.

Вытяжной винт, который закрепляет конечную панель на месте, может быть расположен при открытии двери с петлями на модуле.Затем винт поворачивается в направлении против часовой стрелки, чтобы ослабить съемную терминальную доску. После этого доску удаляют, схватив ее и размахивая ее наружу. Будьте осторожны при снятии терминальной доски.На платке могут размещаться провода от AWG#22 (0Обратите внимание, что при использовании провода AWG # 14 (2.10 мм2) максимальный диаметр не должен превышать.135 дюймов.


Для правильного подключения можно разъединить два провода на любом терминале, если провода одинакового размера.то проволочные маркеры должны быть размещены соответственноТерминальная панель предназначена для приема максимум (40) AWG # 14 (2,10 мм2) проводов.проволочные маркеры должны быть размещены не менее 8 дюймов (203 мм) от окончания конца при использовании AWG # 14 проволокиПосле завершения соединений для всех модулей в стойке необходимо закрепить проволочные пучки. Рекомендуется, чтобы кабельные связки были твёрдо завернуты вокруг проволочных пучков.Дополнительные кабельные связки используются при использовании более крупных пучков проводовКаждый модуль поставляется с дверной этикеткой, которая отображает информацию о его проводке.Для идеальной вентиляции модуля, рекомендуется 6-дюймовый просвет над и под стойкой решетки.

Технические спецификации

Техническая информация

Спецификации
