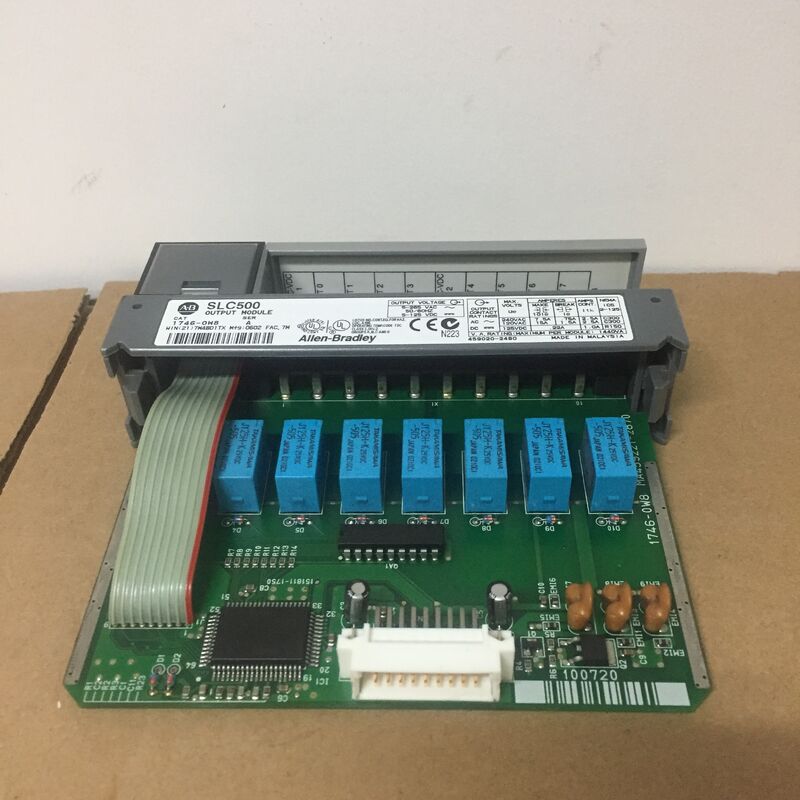

Allen-Bradley 1746-OW8 SLC 500 Цифровой контактный выходный модуль с восемью выходами

Описание

Allen-Bradley 1746-OW8 — это модуль цифровых контактных выходов SLC 500. Этот модуль цифровых контактных выходов имеет восемь (8) нормально разомкнутых (Н.О.) релейных каналов с рабочим напряжением от 5 до 265 Вольт переменного тока или от 5 до 125 Вольт постоянного тока. Он имеет две (2) группы выходов по четыре (4) канала на общий.

Модуль цифровых входов Allen-Bradley 1746-OW8 SLC 500 поставляется с восемью (8) выходами. Этот модуль относится к категории реле переменного/постоянного тока. Рабочая температура составляет от -25 до 60 градусов Цельсия (-13-140 градусов Фаренгейта), а температура хранения — от -40 до 85 градусов Цельсия (-40-185 градусов Фаренгейта) при относительной влажности от 5 до 95% без конденсации. Рабочая вибрация этого модуля составляет 2g при частоте 10-500 Гц, а ударная нагрузка — 30g. Максимальное рассеивание тепла Allen-Bradley 1746-OW8 составляет 3,7 Вт, или 0,138 Вт на точку.

Модуль цифровых входов Allen-Bradley 1746-OW8 имеет рабочий диапазон напряжения от 5 до 125 В постоянного тока и от 5 до 265 В переменного тока при частоте 47-63 Гц. Ток шины при 5 В постоянного тока этого модуля составляет 85 мА. Ток шины при 24 В постоянного тока этого модуля составляет 90 мА. Allen-Bradley 1746-OW8 поставляется как оборудование открытого исполнения. Модуль 1746-OW8 предназначен для использования в промышленных условиях. Этот модуль должен устанавливаться в среде с уровнем загрязнения не выше Уровня 2 (как определено в публикации EN / IEC0664-1) при применении в зоне 2. Корпус должен быть доступен только с помощью прибора или инструмента. Не отключайте оборудование, если питание не отключено. Не отключайте оборудование, если зона, в которой оно находится, опасна. В противном случае возникнет опасная электрическая дуга. Allen-Bradley 1746-OW8 — это восьмиканальный релейный выходной модуль производства Allen-Bradley, используемый с платформой программируемого логического контроллера (ПЛК) SLC 500. Он специально совместим с фиксированным или модульным оборудованием для использования с контроллерами SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 и SLC 5/05.

Используйте этот модуль с рабочими напряжениями от 5 до 125 В постоянного тока и от 5 до 265 В переменного тока. Этот модуль разделен на две (2) группы по четыре (4) канала в каждой группе, что позволяет работать с разными или одинаковыми напряжениями. Для максимального продления срока службы модуля могут быть установлены устройства защиты от перенапряжения.

Помимо процессоров SLC, этот модуль совместим для использования в топологии удаленного ввода-вывода. При использовании в шасси удаленного ввода-вывода слот 0 шасси зарезервирован для коммуникационного адаптера SLC 500. Другие слоты совместимы с этим модулем.

С помощью 1746-OW8 может отпасть необходимость в промежуточных реле. Промежуточные реле обычно используются для работы с различными категориями напряжения. Поскольку этот модуль уже поддерживает упомянутую возможность, необходимость в промежуточной цепи отпадает, экономя место в панели и повышая экономическую эффективность.

Этот модуль имеет схожий коэффициент задержки сигнала 10,0 мс для переходов ВКЛ и ВЫКЛ при максимальной резистивной нагрузке. Этот модуль сертифицирован для работы в классе 1, дивизион 2. Непрерывный ток на модуль составляет 16,0 ампер переменного тока с 8,0 А на группу. Он занимает один слот шасси независимо от места установки.
