Описание

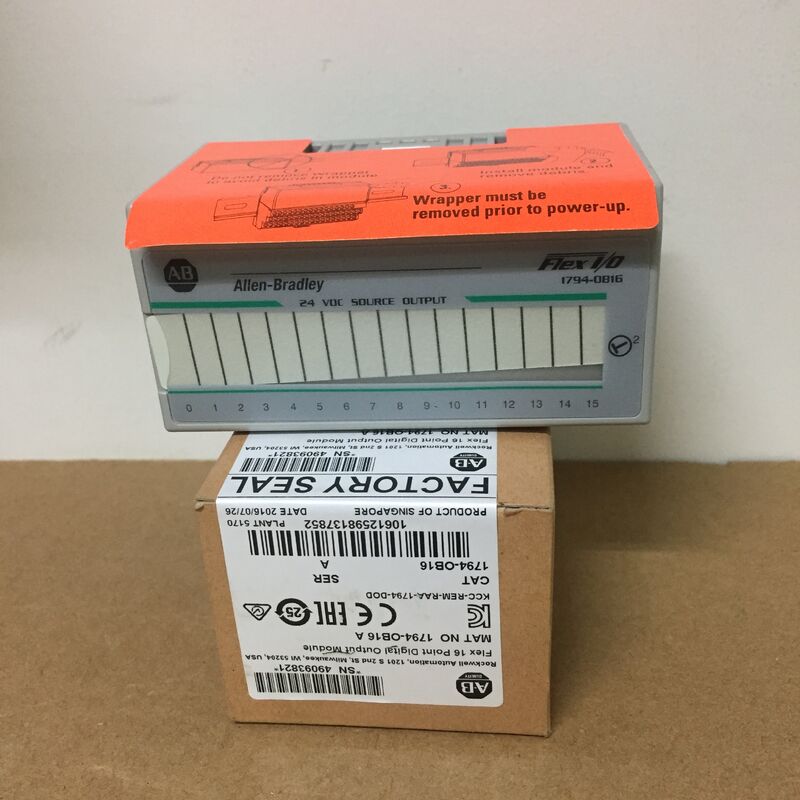

Модуль Аллена-Брэдли 1794-OB16 - это цифровой выходный модуль постоянного тока для FLEX I/O. Он имеет 16 выходных источников тока.и 24 вольта постоянного тока, соответственно, номинальный выходный ток всех 16 выходов (каждый номинальный на 0.5 ампер) составляет 8 ампер, в то время как минимальный ток в режиме включения составляет 1 миллиампер на канал и максимальный ток в режиме включения составляет 500 миллиампер на канал. Максимальное падение напряжения в состоянии является 0,5 вольт постоянного тока. Поток перенапряжения составляет 2 ампера в течение 50 миллисекунд и повторяется каждые 2 секунды. Максимальный ток утечки вне состояния составляет 0,5 миллиампера.Изоляционное напряжение 50 вольт непрерывноМодуль был протестирован на 850 вольт DC в течение 1 секунды между пользователями и системой.

Задержка выходного сигнала для модуля 1794-OB16 составляет 0,5 миллисекунд для включения и включения и 1 миллисекунд для включения и выключения.3 Вт максимального рассеивания мощности при 31Тепловое рассеивание модуля 1794-OB16 составляет 18,1 БТУ в час. Максимальное напряжение в режиме отключения составляет 31,2 Вт постоянного тока. Размеры модуля 3,7 x 3,7 x 2,7 дюйма.Приблизительный вес модуля 1794-OB16 составляет 78 граммов.Модуль имеет 16 желтых индикаторов для указания состояния на стороне поля.Модуль имеет открытый корпус и соответствует температурному коду IEC T3Операционная температура составляет от -4 до 131 градусов по Фаренгейту.

Этот модуль поставляется с шестнадцатью (16) каналами 24VDC Дискретные выходные каналы, которые поддерживают конфигурацию проводки источника.Он используется с базой терминала и поддерживает различные базы терминала, такие как 1794-TB2,1794-TB3,1794-TB3S,1794-TB3K и1794-TB3SK. До восьми (8) экземпляров 1794-OB16 могут быть установлены в одном стойке Flex I/O.1794-OB16 также может использоваться в качестве локального адаптера ввода/вывода контроллера FlexLogix или расширителя FlexLogix Local IO (1794-FLA). Этот модуль имеет положение переключателя 2 и имеет открытый тип корпуса.

1794-OB16 обеспечивает выход в диапазоне выходного напряжения от 10 до 31,2VDC с номинальным напряжением выхода 24VDC. Он измеряет 94 x 94 x 69 мм (3.7 x 3.7 x 2.7 дюйма) и весит 78 г (2.75 унций).Этот модуль не поставляется с внутренним слиянием, поэтомуРекомендуемый предохранитель для установки внешнего предохранителя - предохранители SAN-O MQ4-800 mA.Этот модуль оснащен шестнадцатью (16) полевыми боковыми индикаторами LED.

1794-OB16 имеет диапазон рабочей температуры от 0 до 55 °C (32 до 131 °F) и температуру хранения 55 °C (131 °F) с шоковым и вибрационным рейтингом 30g и 5g @ 10 до 500 Hz соответственно.Этот модуль несет в себе c-UL-us, CSA, CE, Ex, TÜV, KC, EAC и RCM сертификации.
