Технические характеристики для IC660EBA023
Производитель: GE Fanuc Emerson
Линейка продуктов:Genius I-O
Номер детали:IC660EBA023
Вес:2.06 фунта (0,94 кг)
Описание: Электронный блок ввода термопар Genius
Применение:Система Genius I/O Block
Рабочее напряжение:от 18 до 56 Вольт постоянного тока
Групповая изоляция:300 Вольт
Потребляемая мощность: 9,0 Вт
Тип термопары: Термопары типов J, K, T, E, B, R, S и N
Внутренняя CJC:от 0 до 60 градусов Цельсия
Внешний диапазон CJC: от -25 до +150 градусов Цельсия
Светодиоды: 2 светодиода
Встроенная диагностика: Да

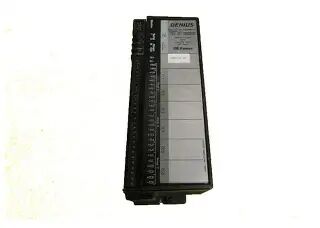

Электронный блок ввода термопар GE Fanuc IC660EBA023 Genius I/O является ключевым компонентом 6-канального блока ввода, предназначенного для мониторинга входных сигналов температуры. Он настроен для взаимодействия со стандартными термопарами по всем входным каналам, что позволяет обнаруживать и точно измерять низкоуровневые входные сигналы напряжения.
Этот электронный блок доступен в двух формах поставки: либо как отдельное устройство, состоящее из блока термопар, индикаторов состояния светодиодов и связанных с ним электронных схем; либо как интегрированный компонент полностью собранного на заводе блока ввода/вывода (например, блока ввода/вывода IC660BBA023), который объединяет электронный блок с клеммным блоком (например, клеммным блоком IC660TBA023). IC660EBA023 содержит шесть входных цепей, которые логически разделены на три изолированные группы с номинальным напряжением 300 В постоянного тока. Каждая группа оснащена двумя цепями термопар и двумя входами для удаленной компенсации холодного спая (CJC), которые служат для обеспечения точной компенсации холодного спая для всех входных измерений.
Совместимый с термопарами типов J, K, T, E, B, R, S и N, IC660EBA023 позволяет настроить каждый входной канал для CJC, используя один из трех вариантов: внешний датчик, внутренний датчик или заданное пользователем значение.
Блок работает от источника постоянного напряжения с номинальным диапазоном 24/48 В постоянного тока (и функциональным рабочим диапазоном 18–56 В постоянного тока) и имеет номинальную потребляемую мощность 9,0 Вт. Каждый входной канал имеет диапазон измерения напряжения от -25 мВ до 150 мВ и разрешение измерения ±10 мкВ, с точностью 8,0 Гц и дрейфом фильтра усилителя ±2 мкВ на °C. Для внутренней CJC модуль предлагает диапазон измерения от 0 до 60 °C с разрешением ±0,01 °C. При использовании с внешней удаленной CJC он принимает аналоговые входные сигналы в формате напряжения или тока, обеспечивая диапазон измерения от -25 до 150 °C с точностью ±0,1 °C.
