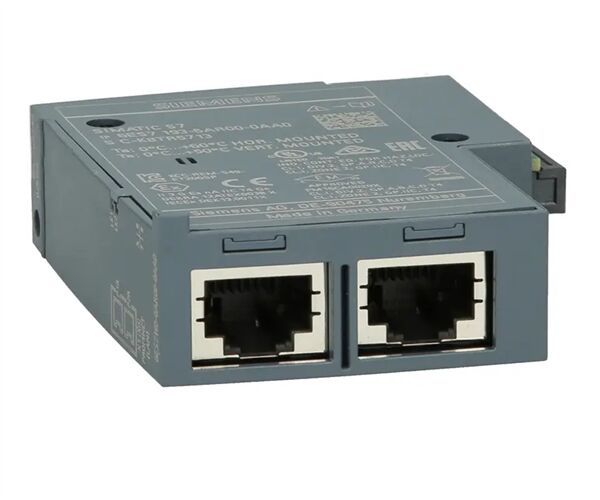

Siemens SIMATIC ET 200SP BA 2xRJ45 - 6ES7193-6AR00-0AA0

Описание  6ES7193-6AR00-0AA0

Масштабируемая система ввода/вывода SIMATIC ET 200SP представляет собой высокогибкую модульную систему ввода/вывода со степенью защиты IP20. Через интерфейсный модуль с интерфейсом PROFINET или PROFIBUS она может обмениваться данными ввода/вывода подключенных модулей ввода/вывода с системой управления более высокого уровня. В качестве альтернативы, в качестве дополнительных головных станций, доступны различные ПЛК, F-ПЛК и Open Controllers в виде компактных контроллеров S7-1500 (Distributed Controller). Компоненты ET 200SP доступны в версии SIPLUS для экстремальных требований и высокой степени надежности.

SIMATIC ET 200SP - это многофункциональная распределенная система ввода/вывода для широкого спектра применений. Благодаря масштабируемой конструкции вы можете настроить станцию ввода/вывода точно в соответствии с требованиями на месте. SIMATIC ET 200SP имеет защиту IP 20 и предназначен для установки в шкафу управления. В зависимости от выбранного головного модуля (интерфейсный модуль, S7-1500, SP-CPU или открытый контроллер) и назначения параметров существуют различные предельные значения, которые ограничивают максимальную конфигурацию станции ET 200SP.

Особенности:

• Управление конфигурацией: адаптация фактической конфигурации на основе приложения с помощью пользовательского программного обеспечения (обработка опций)
• Ввод/вывод по времени: временная маркировка сигналов до μs
• MSI/MSO: одновременный доступ к данным ввода/вывода с максимум 4 ПЛК
• Передискретизация: n-кратное получение или вывод цифровых и аналоговых сигналов в цикле PN
• Адаптация диапазона измерения: увеличение разрешения путем адаптации диапазона измерения к ограниченному разделу диапазона измерения, поддерживаемого модулем аналогового ввода
• Масштабирование измеренных значений: позволяет передавать аналоговое значение, нормализованное до требуемого физического значения, как значение REAL (32-битная плавающая точка)
• Стандарты связи: PROFINET IO, PROFIBUS DP V0/V1, подключение ET для подключения ET 200AL (IP67), IO-Link V1.1, AS-Interface
• ЦП: подключение PROFINET с 3 портами, контроллер ввода/вывода и устройство PN IO, опциональное расширение в качестве ведущего/ведомого DP, также в качестве отказоустойчивой версии и Open Controller
• Точка-точка (RS 232, RS 485, RS 422)
• Модульная конфигурация с максимум 64 модулями
• Системно-интегрированное самосборное питание группы нагрузки без силового модуля через легкие BaseUnits
• Небольшой размер и высокая гибкость благодаря модульной конструкции и широкому ассортименту продукции
• До 16 каналов на модуль
• Постоянная проводка
• Горячая замена: замена модуля без инструментов в RUN
• Работа с пропусками
• Нажимные клеммы для поперечных сечений до 1,5 мм2 с наконечником провода и до 2,5 мм2 без наконечника провода
• Base Units для однопроводного или прямого многопроводного соединения
• Оптимальная доступность для проводки благодаря пружинному освобождению и измерительному отводу рядом с отверстием проводника
• Гибкое подключение PROFINET через BusAdapter (RJ45, FastConnect, пластиковые или оптоволоконные кабели), также в качестве встроенного медиаконвертера
• Простая интеграция отказоустойчивых модулей
• Простое назначение параметров F с помощью программного обеспечения
• Погрупповое отключение модулей, не обеспечивающих безопасность
• Изохронный PROFINET
• Внутренняя передача данных со скоростью до 100 Мбит/с
• Запись аналоговых значений и вывод от 50 μs
• Запись цифровых значений и вывод от 1 μs

•
  Применения:
• Режим работы: Через PROFINET или PROFIBUS центральный контроллер может получить доступ к распределенным модулям ввода/вывода ET 200SP так же, как и к центральным модулям ввода/вывода.
• Связь полностью обрабатывается контроллером PN или интерфейсным модулем master (в центральном контроллере) и в IM 155-6. Бесперебойная внутренняя передача данных с использованием экранированных кабелей.
• Комплексная, специфичная для канала и простая в программировании диагностика с сообщениями в виде обычного текста позволяет локализовать и исправить ошибки на предприятии в кратчайшие сроки и значительно повысить доступность.
• Конфигурация, параметризация и диагностика: ET 200SP настраивается и назначаются параметры через STEP 7 или инструмент конфигурации используемого контроллера.
• Пользователю доступна обширная диагностическая информация в зависимости от выбранного модуля ввода/вывода
