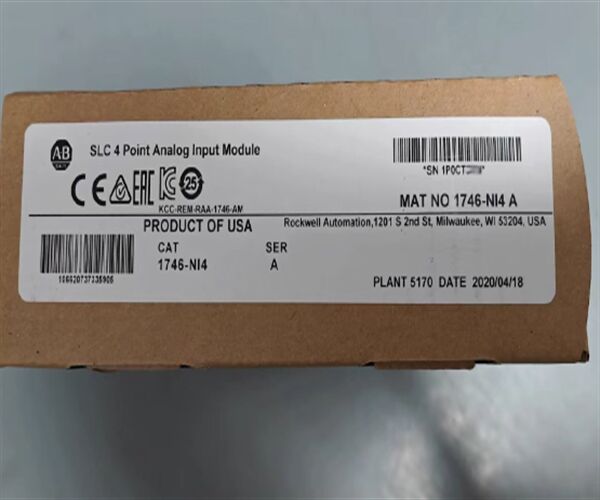

Модуль аналогового ввода Allen-Bradley 1746-NI4
Описание 1746-NI4
Это...1746-NI4представляет собой четырехканальный аналоговый входный модуль отАллен Брэдли SLC-500серия; входное напряжение или ток выбирается по каналу. Этот модуль черпает ток 35 mA при 5 вольтах и 85 mA при 24 вольтах,предоставление переключателей DIP для манипулирования режимами ввода канала 0 на канал 3Для подготовки канала к вводу тока,переключатель DIPВключается в состояние включения, в то время как состояние отключения готовит канал к приему входящего напряжения.
1746-NI4 имеет разрешение 14 бит с скоростью преобразования 2,5 миллисекунд. Он работает с диапазоном тока от -20 до 20 мА и диапазоном напряжения от -10 до 10 вольт постоянного тока.У него 500 вольт AC/710 вольт DCизоляция заднего планаи 60 миллисекундОтвет на шагЕго метод преобразования сигма-дельта преобразования, и он имеет номинальнуюзадержка пропусканияЕго номинальный диапазон входа плюс/минус 20 мА, его максимальный диапазон входа плюс/минус 30 мА, и он имеет кодирование входного тока плюс/минус 16384 для плюс/минус 20 мА.С напряжением 5 вольт постоянного тока или 7.5 вольт AC RMS максимальное входное напряжение (абсолютное), 1746-NI4 имеет номинальное сопротивление 250 Ω.
В целом,1746-NI4имеет полномасштабную точность +/- 0,365% при 25 градусах Цельсия, причем максимальная точность +/- 0,642% (полномасштабной точности) при 0-60 градусах Цельсия.a 0Максимальная погрешность усиления составляет.323% при температуре 25 градусов Цельсия и 0,556% при температуре от 0 до 60 градусов Цельсия.
1746-NI4 имеет сопротивление 1 МΩ на входном напряжении, разрешение 305,176 мкВ и вход от -32768 до 32767кодирование напряжения1746-NI4 имеет точность +/- 0,284% от полной шкалы при 25 градусах Цельсия и +/- 0,504% при 0-60 градусах Цельсия.
Технические спецификации для 1746-NI4
| Производитель |
Аллен-Брэдли / Роквелл Автоматизация |
| Серия |
SLC 500 |
| Номер части |
1746-NI4 |
| Тип продукции |
Вводный модуль |
| Тип модуля |
Аналогичный |
| Количество входов |
4 |
| Входы напряжения |
Поддерживается |
| Текущие входы |
Поддерживается |
| Конфигурация переключателя DIP |
Поддерживается |
| Мощность петли |
Не поддерживается |
Около 1746-NI4
Allen-Bradley 1746-NI4 I/O модуль - это промышленный аналоговый модуль I/O из серии Allen-Bradley SLC-500, который имеет 4 канала.4 канала, которые 1746-NI4 I / O модуль имеет все входные каналыКаждый входный канал может работать как входный канал напряжения или входный канал тока, и каждый канал может быть запрограммирован для работы напряжения или тока пользователями.Эта гибкость делает входный модуль 1746-NI4 подходящим для различных приложений управления машиной и приложений мониторинга машиныПри номинальном напряжении 5 вольт входной модуль 1746-NI4 получает 35 миллиампер максимального тока при номинальном напряжении 24 вольта.Этот входный модуль получает 85 миллиампер максимального тока на заднем плане..
Ален-Брэдли 1746-NI4 4-канальный модуль ввода/вывода предназначен для управления различными видами промышленных машин.4 входных канала в модуле 1746-NI4 I/O могут быть настроены с помощью коммутаторов DIP. Входные каналы обозначены от 0 до 3. Одна вещь, которую аналоговые модули, такие как входный модуль 1746-NI4, не могут сделать, это поставлять энергию для входных устройств, которые подключены к нему в системе.Если этот аналоговый входный модуль подключен к входным устройствам, требующим энергии петли, то пользователи должны подавать энергию в петлю с помощью устройств, отличных от аналогового входного модуля 1746-NI4. Входной модуль 1746-NI4 имеет разрешение преобразователя 16 бит.Он поддерживает полевой проводки к задней плоскости изоляции напряжение номиналом 500 вольт DC.
