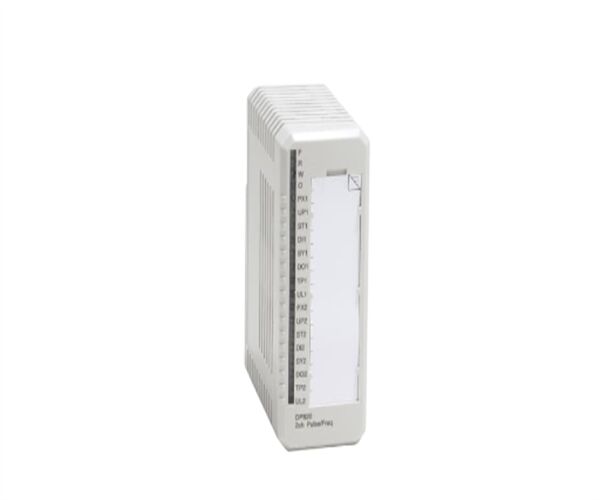

ABB DP820 Пулсовые счетчики сбалансированных входов для подключения
DP820 представляет собой двухканальный модуль подсчета импульсов для инкрементальных импульсных передатчиков до 1,5 МГц. Каждый канал содержит счетчики и регистры для измерения положения/длины и скорости/частоты.Каждый канал обеспечивает три сбалансированных входа для подключения импульсного передатчика, один цифровой вход и один цифровой выход. Импульсные передатчики с интерфейсами RS422, +5 V, +12 V, +24 V и 13 mA могут быть подключены к DP820.
Использовать DP820 с модульными терминационными блоками TU810V1, TU812V1, TU814V1, TU830V1, TU833.
| Номер статьи |
3BSE013228R1 |
| Тип |
Пулсомер |
| Спецификация сигнала |
24 В постоянного тока (12 - 32 В постоянного тока) |
| Количество каналов |
2 |
| HART |
Нет, нет. |
| Государственное предприятие |
Нет, нет. |
| Отстранение от работы |
Нет, нет. |
| Высокая целостность |
Нет, нет. |
| Внутренняя безопасность |
Нет, нет. |
| Механика |
S800 |
| Импеданс ввода |
2.5 kΩ (DI-вход) |
| Изоляция |
Индивидуально изолированный, общий канал-канал и схема |
| Ошибка |
Максимальная ошибка измерения частоты Относительная ошибка Абсолютная ошибка (включая смещение температуры): [320/(MEASTIMEx в ms) ] ppm [(320/(MEASTIMEx в ms) +100] ppm |
| Ограничение тока |
Мощность датчика может быть ограничена МТУ |
| Максимальная длина полевого кабеля |
200 метров |
| Номинальное изоляционное напряжение |
50 В |
| Диэлектрическое испытательное напряжение |
500 В. |
| Рассеивание энергии |
2.5 Вт |
| Потребление тока +5 V Modulebus |
120 мА |
| Потребление тока +24 V Modulebus |
0 |
| Потребление тока +24 В внешнее |
0 |
Особенности и преимущества
- Два канала
- Интерфейс для уровней сигнала преобразователя RS422, 5 V, 12 V, 24 V и 13 mA
- Одновременный подсчет импульсов и измерение частоты
- Количество импульсов (длина/положение) по накоплению в двунаправленном 29-битном счетчике
- Измерение частоты (скорости) 0,25 Hz - 1,5 MHz
