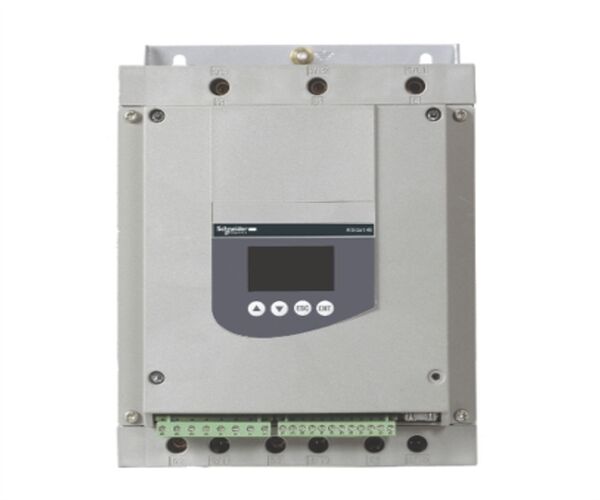

Описание ATS48D88Q
Этот блок плавного пуска/остановки Altistart 48 представляет собой контроллер с 6 тиристорами, используемый для управления моментом при плавном пуске и остановке трехфазных асинхронных двигателей. Он предлагает функции плавного пуска и замедления, а также функции защиты машин и двигателей, а также функции для связи с системами управления. Он работает при номинальном напряжении питания от 230 В до 415 В переменного тока и токе до 88 А. Управление моментом Altistart 48 обеспечивает пуск без механических напряжений и плавное управление гидравлическими переходами, а также простую и быструю настройку с помощью одной рампы ускорения, независимо от нагрузки. При подключении к линии питания двигателя он подходит для двигателей мощностью до 45 кВт (при 400 В) для стандартных применений и 37 кВт (при 400 В) для тяжелых условий эксплуатации. При подключении к клеммам дельта двигателя он подходит для двигателей мощностью до 75 кВт (при 400 В) для стандартных применений и 55 кВт (при 400 В) для тяжелых условий эксплуатации. Он весит 8,3 кг, а его размеры составляют 190 мм в ширину, 290 мм в высоту и 235 мм в глубину. Он предназначен для использования в наиболее распространенных областях применения для центробежных машин, насосов, вентиляторов, компрессоров и конвейеров, которые в основном можно найти в строительной, пищевой и химической промышленности. Он соответствует стандарту IEC/EN 60947-4-2 и сертифицирован CE, UL, CSA, DNV, C-Tick, GOST, CCC, NOM, SEPRO и TCF. Altistart 48 подключается непосредственно к шине Modbus через порт разъема RJ45. Его также можно подключить к сетям Ethernet, Fipio, Profibus DP и DeviceNet через модуль (мост или шлюз), который заказывается отдельно. Он предназначен для установки в вертикальном положении (+/- 10 °) на панели благодаря 4 крепежным отверстиям. Altistart 48 обеспечивает высокую производительность благодаря своей системе управления моментом (TCS) для управляемого пуска и замедления, легкой интеграции в корпуса и системы управления. Этот диапазон также обеспечивает постоянное улучшение работы вашей машины за счет снижения механических или гидравлических напряжений и ограничения потерь энергии и повышения температуры, а также многое другое.
Технические характеристики ATS48D88Q
Основные
| Серия продукции |
Altistart 48 |
| Тип изделия или компонента |
Устройство плавного пуска |
| Назначение изделия |
Асинхронные двигатели |
| Специфическое применение изделия |
Тяжелая промышленность и насосы |
| Краткое наименование устройства |
ATS48 |
| Категория применения |
AC-53A |
| Напряжение питания Ue |
230...415 В - 15...10 % |
| Частота сети |
50...60 Гц - 5...5 % |
| Мощность двигателя, кВт |
55 кВт при 400 В, подключение к клеммам дельта двигателя для тяжелых условий эксплуатации
75 кВт при 400 В, подключение к клеммам дельта двигателя для стандартных применений
18,5 кВт при 230 В, подключение в линию питания двигателя для тяжелых условий эксплуатации
22 кВт при 230 В, подключение в линию питания двигателя для стандартных применений
37 кВт при 230 В, подключение к клеммам дельта двигателя для тяжелых условий эксплуатации
37 кВт при 400 В, подключение в линию питания двигателя для тяжелых условий эксплуатации
45 кВт при 230 В, подключение к клеммам дельта двигателя для стандартных применений
45 кВт при 400 В, подключение в линию питания двигателя для стандартных применений |
Дополнительные
| Подключение устройства |
К клеммам дельта двигателя
В линию питания двигателя |
| Тип защиты |
Обрыв фазы: линия
Тепловая защита: двигатель
Тепловая защита: пускатель |
| Стандарты |
IEC 60947-4-2 |
| Сертификаты продукции |
CCC
CSA
SEPRO
UL
C-Tick
GOST
NOM 117
TCF
DNV |
| Маркировка |
CE |
| Количество дискретных входов |
5 |
| Тип дискретного входа |
PTC, 750 Ом при 25 °C
(Стоп, Пуск, LI3, LI4) логика, <= 8 мА 4300 Ом |
| Логика дискретного входа |
Положительная логика Стоп, Пуск, LI3, LI4 при состоянии 0: < 5 В и 11 В, >= 5 мА |
| Минимальный коммутационный ток |
10 мА при 6 В постоянного тока для релейных выходов |
| Количество дискретных выходов |
2 |
| Тип дискретного выхода |
(LO1) логический выход 0 В общий настраиваемый
(LO2) логический выход 0 В общий настраиваемый
(R1) релейные выходы реле неисправности НО
(R2) релейные выходы реле окончания пуска НО
(R3) релейные выходы двигатель под напряжением НО |
| Тип аналогового выхода |
Токовый выход AO: 0-20 мА или 4-20 мА, импеданс <500 Ом |
| Протокол коммуникационного порта |
Modbus |
| Тип разъема |
1 RJ45 |
| Канал связи |
Последовательный |
| Физический интерфейс |
RS485 многоадресный |
| Скорость передачи |
4800, 9600 или 19200 бит/с |
| Доступные функции |
Внешний байпас (опционально) |
| Рабочее положение |
Вертикальное +/- 10 градусов |
| Высота |
290 мм |
| Ширина |
190 мм |
| Глубина |
235 мм |
| Вес нетто |
8,3 кг |
