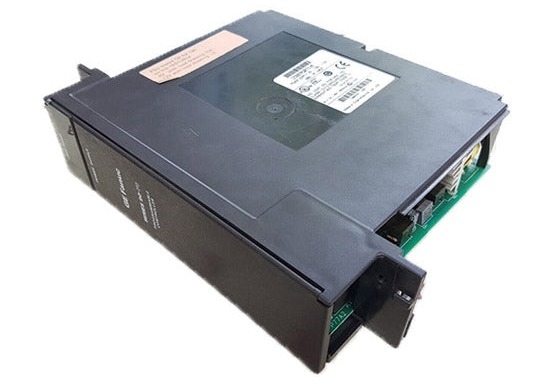

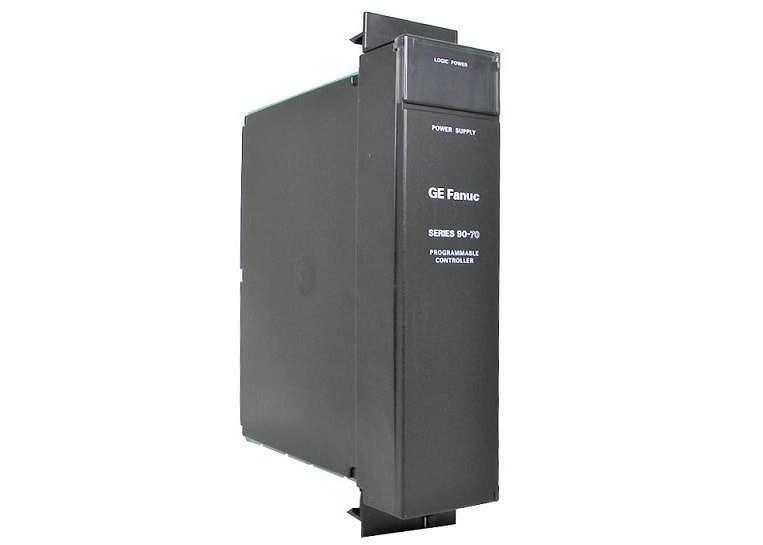

GE Fanuc IC697PWR710 Модуль питания 125 VDC Redundant Communications

GE Fanuc IC697PWR710 Модуль питания 125 VDC Redundant Communications

Дополнительная информация:

IC697PWR710 - это специальный модуль питания для программируемых логических контроллеров (ПЛК), специально разработанный для установки на базовую плату серии 90-70.Его основная функция заключается в обеспечении необходимой мощности фонового плана, который питает все другие модули, установленные на одной и той же базовой пластинке.

Этот модуль поддерживает как внешние входы переменного тока, так и постоянного тока: он работает с 90 264 VAC (на частоте 47 63 Гц) или 100 150 VDC. При полной нагрузке его максимальная входная мощность составляет 90 Вт,с типовым пиковым всплеском потока в полуцикле 3 ампера и коэффициентом мощности более 0.95На выходной стороне он обеспечивает максимальную мощность 56 Вт, номинальное выходное напряжение 5,1 ВДК и диапазон выходного напряжения 4,90 5,25 ВДК.

Особенности защиты и производительности
IC697PWR710 включает в себя встроенные механизмы защиты от перенапряжения и перенапряжения.для защиты от перенапряжения, интегральный электронный предел ограничивает ток до типичных 12 ампер.

Дополнительные характеристики производительности включают время прохождения 21 мс, что означает, что он поддерживает выходную мощность в течение 21 миллисекунды после потери ввода переменного тока, и соответствие стандарту VME C.1. Для повышения системы шумового иммунитета модуль оснащен специальным наземным терминалом. При подключении к этому терминалу используйте проволоку American Wire Gauge (AWG) #12 (или проволоку 3,3 мм2).Этот терминал наземного модуля (GND) должен быть связан с терминалом GND стойки.Все соединения должны быть затянуты до крутящего момента 12 фунтов (1,3 Нм), и должны использоваться только медные проводники, предназначенные для 75 °C.

Подробности проектирования и установки
Изготовленный GE Fanuc, IC697PWR710 является ключевым компонентом платформы PLC серии 90-70, с номинальным диапазоном ввода, охватывающим 120-240 VAC или 125 VDC.Он включает в себя схемы коррекции активного коэффициента мощности, которые стабилизируют коэффициент мощности и исключают необходимость в чрезмерных выключателях или проводках, снижая затраты на установку и обслуживание.

Критическим направлением проектирования является защита предохранителя: если состояние перенапряжения вызывает внутренний сбой, модуль проектируется таким образом, чтобы предотвратить открытие предохранителя питания.его 12-Ампер электронный лимит перенапряжения работает путем снижения выходного напряжения, когда ток превышает максимальный номинальный; это обеспечивает безопасность модуля до тех пор, пока высокая нагрузка не будет уменьшена или удалена, избегая отказа предохранителя.

IC697PWR710 также предлагает защиту с двумя стойками: он может питать две стойки, где второй стойка требует только 5 VDC, и общее потребление энергии обоих стойков остается в пределах емкости модуля.В качестве модуля подключения, он должен быть установлен в самом левом слоте любого стандартного стойки IC697 или стойки интегратора VME.Доступ к источнику питания упрощается дверью, которую можно легко открыть, крепко держась за левый угол.

Условия ГЭ IC697PWR710
1Мы отправляем по всему миру и принимаем T / T и Paypal.
2Все предметы подлежат наличию и прохождению наших тестов и инспекций.
3Время обращения:
Стандартная обработка заказа 1-2 рабочих дня плюс выбранный способ доставки.
Услуги в спешке и внерабочего времени доступны за дополнительную плату.

FAQ ОГЭIC697PWR710
