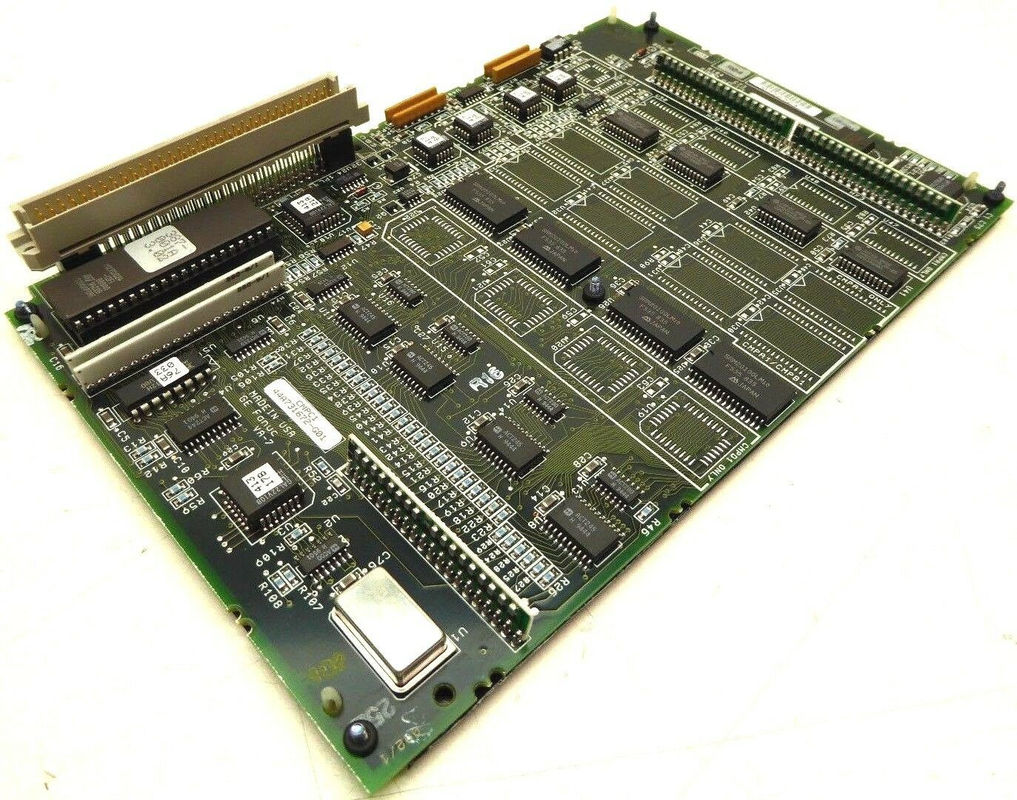

IC697MEM735 GE Устройство расширения памяти серии 90-70 Доступно в вариантах 128 и 256 Кбайт

IC697MEM735 GE Memory Expander Серия 90-70 Доступен в 128 256 Кбайт

IC697MEM735Быстрые подробности:

IC697MEM735

• Расширитель памяти
• Серии 90-70
• Доступно в 128/256 КБ
• W/256 КБИТ НЕВОЛАТИВНАЯ ФЛАСШ-память
•

IC697MEM735Функциональное описание
IC697MEM735 - масштабируемый модуль процессора, разработанный GE Fanuc. Он предназначен для увеличения емкости данных и логической памяти совместимых модулей процессора, включая 780, 781, 782, 788,серии 789 и 789Он поставляется в конфигурациях 128 КБ, 256 КБ (включая дополнительные 256 КБ нелетающей флэш-памяти) и 512 КБ.что делает его полезным инструментом для приложений, требующих большого расширения памяти.Установленный непосредственно на модуле процессора в качестве дочерней карты, он использует специальный слот для расширения памяти.Интегрированный дизайн упрощает установку и избегает использования дополнительных слотов для стойки.

IC697MEM735Характеристики продукта
Предоставление критической памяти: поскольку многие процессоры GE Fanuc серии 90-70 не имеют внутренней оперативной памяти, этот модуль служит ключевым компонентом,обеспечивает основную рабочую память, необходимую для логического исполнения и хранения данных.
Батарейная оперативная память (RAM): при потере питания модуль зависит от бортовой батареи процессора для сохранения волатильного содержимого памяти (SRAM).Это позволяет контроллеру вернуться к нормальной работе без потери данных после восстановления питания.
Мощность флэш-памяти: версия 256 КБ включает в себя нелеткую флэш-память, позволяющую пользователям хранить критические данные, которые должны выжить как при отключении электроэнергии, так и при отказе батареи.Флэш-память хорошо подходит для хранения файлов конфигурации, показатели и история сбоев.
Проверки обнаружения ошибок и целостности: ЦП постоянно контролирует состояние памяти с помощью проверки суммы и обнаружения ошибок паритета в SRAM.Эти функции помогают предотвратить неоткрытое повреждение данных и обеспечить постоянную производительность системы.

IC697MEM735Отношения с властью
Правильное управление энергией во время установки имеет жизненно важное значение для безопасности оборудования и целостности данных:

Меры безопасности перед установкой:
Перед установкой модуля выключите питание с стойки, чтобы предотвратить короткое замыкание или повреждение электрическим током.
Точно выровняйте разъемы между процессором и модулем памяти.
Используйте поставленные винты и противопоказания для надежного крепления модуля, обеспечивающего как механическую, так и электрическую стабильность.

После установки:
После прочного установки процессора и модуля памяти в стойку восстановить питание системы.
Затем память может быть очищена или инициализирована с помощью программного обеспечения GE Fanuc, которое совместимо с средой Windows и MS-DOS.
Ясные инструкции и команды в программном обеспечении гарантируют безопасную конфигурацию и проверку памяти.

IC697MEM735Аккумулятор и сохранение памяти
Тип батареи: система использует литийную батарею ACC701, которая не только сохраняет память, но и питает часы/календарь процессора в режиме реального времени.
Руководство по замене батареи: чтобы предотвратить потерю данных, всегда устанавливайте новую батарею, прежде чем снимать старую.поддерживает как содержание памяти, так и функции измерения времениРекомендуются регулярные проверки аккумуляторов и графики профилактической замены, особенно в критически важных областях, таких как производство электроэнергии, химическая обработка или управление транспортом.

IC697MEM735Инструкция по установке
Подготовительные шаги: перед началом установки убедитесь, что электростанция выключена.
Выравнивание компонентов: выровняйте разъемы на плате расширительной памяти с разъемами на процессоре.Поместить пленные винты на расширение памяти доски, чтобы соответствовать предварительно установленные противостояния на CPU.
Монтируйте панель расширительной памяти: осторожно нажмите панель расширительной памяти на разъем процессора, убедившись, что винты остаются выровненными со своими соответствующими противостояниями.
Пристегните винты: используйте винтовку No1 Phillips, чтобы твёрдо затянуть каждый винт расширительной панели памяти в тупики.
Установка модуля процессора: с отключенным питанием с стойки, поместите модуль процессора в назначенный слот в стойке.
Включите питание и очистите память: как только установка завершится, включите электростанцию.использовать совместимое программное обеспечение (например, MS-DOS или Windows) и следовать подробным инструкциям в руководстве пользователя программного обеспечения.
