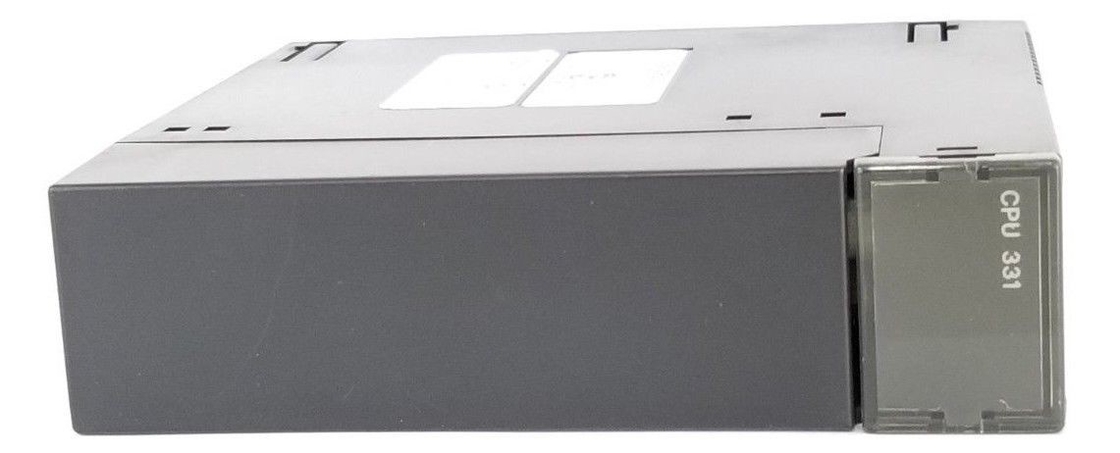

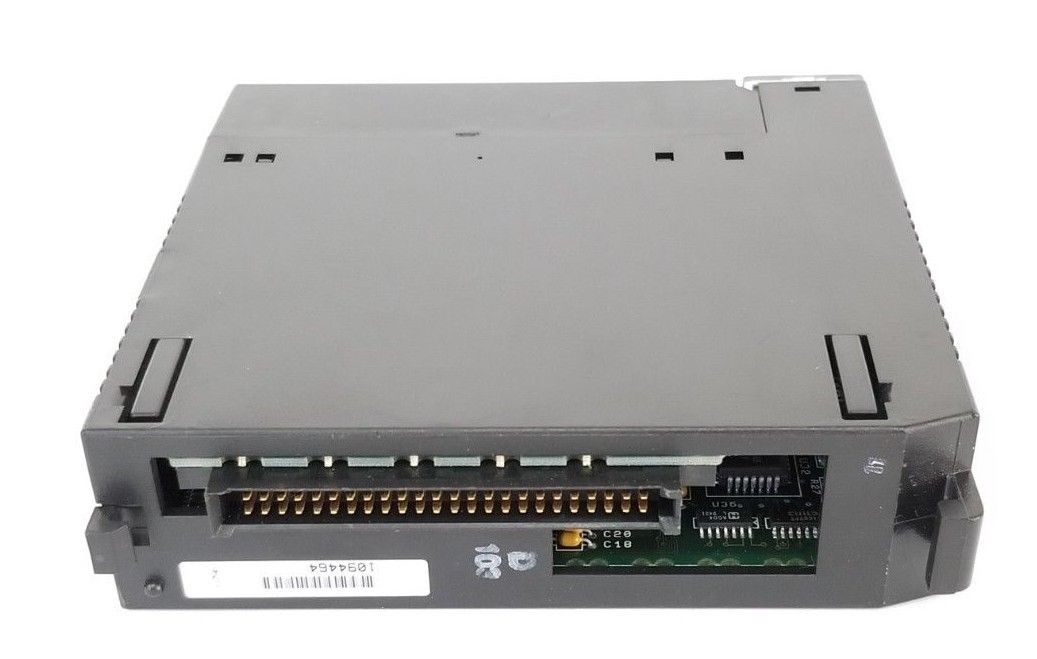

ОДИНОЧНАЯ СКОРОСТЬ 10MH ПАМЯТИ ПРОГРАММЫ ДЛЯ ПОЛЬЗОВАТЕЛЯ МОДУЛЯ 16KBYTE C.P.U. СЛОТА IC693CPU331

Описание IC693CPU331 Модуль процессора SINGLE SLOT16KBYTE ПРОГРАММА ПОЛЬЗОВАТЕЛЬСКОЙ ПОМНИСкорость 10 Мч

Быстрые подробности:

• IC693CPU331
• СОПРЕДЕЛЕНИЕ ПРОДУКТОРА
• Модуль процессора SINGLE SLOT
• 16KBYTE ПРОГРАММА ПОЛЬЗОВАТЕЛЬСКОЙ ПОМНИ
• Скорость 10 Мч

О IC693CPU331

IC693CPU331 - модульный процессор, входящий в серию 90-30 ПЛК компании GE Fanuc Automation.Он также способен сканировать 1K Булевой логики в 00,4 миллисекунды.

Этот процессор имеет 16 Кбайт пользовательской памяти, которая размещена для размещения 512 дискретных бит ввода; 512 дискретных бит вывода; 128 слов аналогового ввода и 64 слов аналоговых выводов.Этот процессор имеет внутреннюю структуру памяти, которая состоит из 1280 бит Дискретной глобальной памяти; 1024 бит внутренних катушек; 256 бит временных катушек; 128 бит ссылок на состояние системы; 2048 слов регистров и 16 слов системных регистров.Существует 680 единиц Таймеров / счетчиков доступных для процессора и поддерживает Shift реестр инструкций.

По сравнению с встроенными процессорами модульный процессор IC693CPU331 поддерживает функцию Override и поставляется с часами, поддерживаемыми батареей.Тип памяти по умолчанию, доступный этому процессору, является типом памяти с случайным доступом (RAM) и также может быть установлен с дополнительной EPROM или EEPROM.

IC693CPU331 может быть установлен на любой базовой пластинке процессора, будь то 5-слотная или 10-слотная база.Этот модуль получает ток от задней плоскости в размере 350 мА @ 5VDC шины напряженияПоскольку этот модульный процессор поддерживает большее количество В/В, он поддерживает расширение В/В с использованием до четырех (4) расширительных баз.

Модуль GE Fanuc IC693CPU331 - это 10-мегагерцовый модуль процессора для ПЛК серии 90-30 GE. Модуль IC693CPU331 использует микропроцессор серии 80188.Рабочая температура модуля составляет от 32 до 140 градусов по Цельсию.Модуль IC693CPU331 занимает один слот в 5-слотной базовой пластинке и получает 350 миллиамперов тока от задней плоскости при входном напряжении 5 вольт постоянного тока. Типичная скорость сканирования для модуля составляет 0.4 миллисекунды на 1K булевой логикиЕсть 16 слов, выделенных для системных регистров, которые предназначены только для просмотра таблиц ссылок и не могут быть ссылками в логической программе пользователя.Общее количество таймеров и счетчиков, поддерживаемых модулем IC693CPU331, составляет 680Тип памяти, предоставляемой на модуле для хранения данных, - это оперативная память (RAM) и дополнительная EPROM или EEPROM.

Максимальная пользовательская память программы составляет 16 килобайт. Количество дискретных входных точек составляет 512. Количество дискретных выходных точек составляет 512.Память для аналоговых входов и аналоговых выходов составляет 128 слов и 64 словаОдин встроенный серийный порт доступен на модуле IC693CPU331 и этот порт доступен через разъем питания PLC.Протоколы, поддерживаемые серийным портом, включают протоколы SNP slave и SNPX slaveДля SNP-X-мастера, CCM и RTU требуется отдельный модуль CMM. Для RTU-мастера требуется отдельный модуль PCM.Модуль AD693CMM301 обеспечивает 2 дополнительных серийных порта для модуля IC693CPU331SLP (State Logic Processor) также совместим с модулем IC693CPU331 и может использоваться для обеспечения управления многозадачностью.
