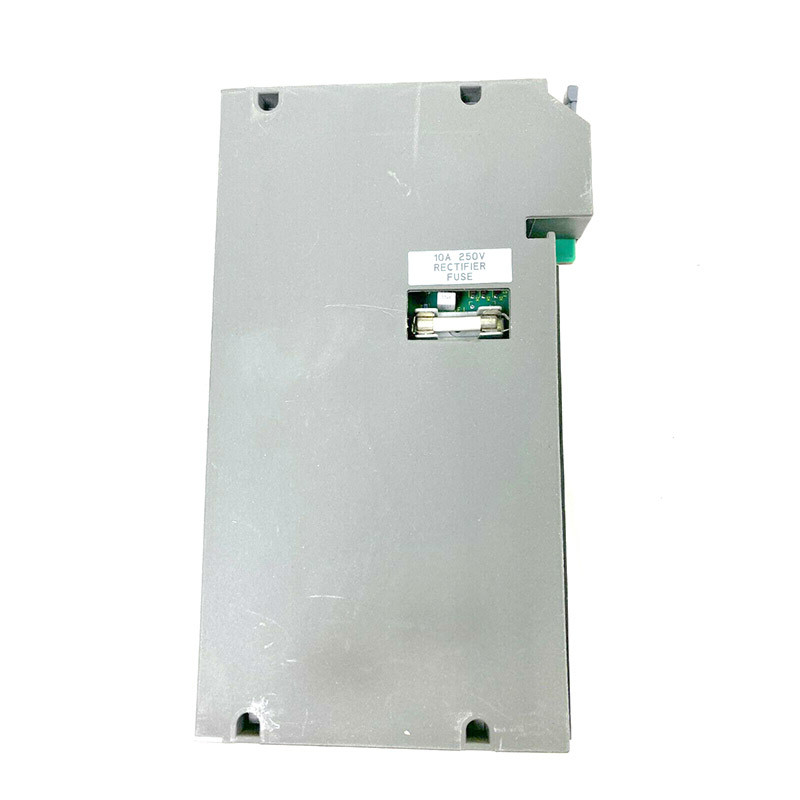

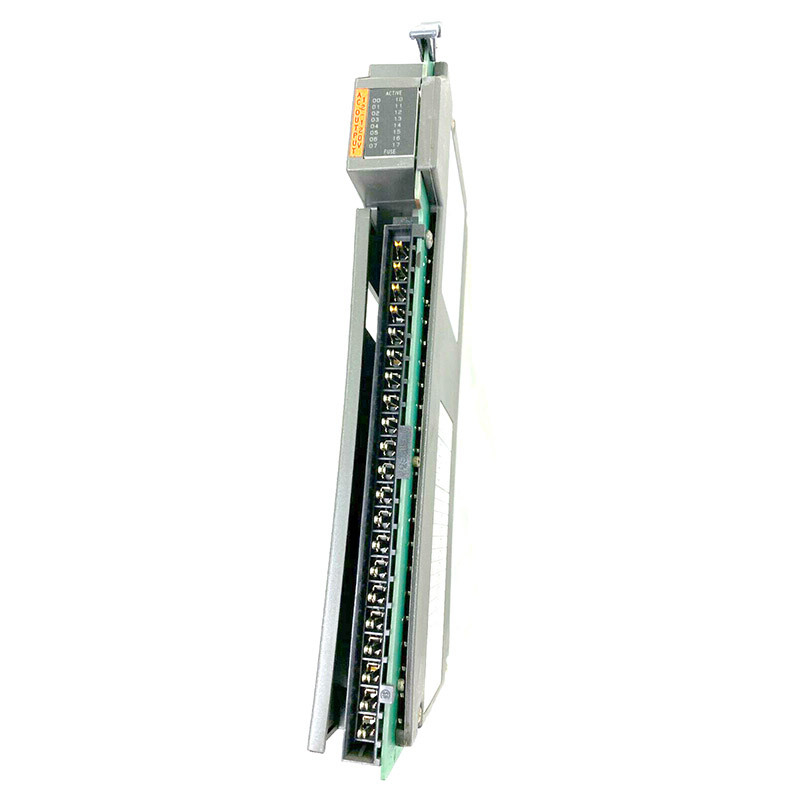

AB 1771-ID Изолированный входный модуль 120VAC / 120VDC Изолированные входные каналы
Технические спецификации для 1771-ID
| Тип модуля |
Индивидуально изолированный дискретный выходный модуль |
| Номер части/номер каталога |
1771-ID |
| Бренд |
AB |
| Серия |
1771 Бюллетень продукта |
| Количество входов |
Шесть (6) входов |
| Диапазон рабочего напряжения |
92 - 138VAC / 92-138 VDC |
| Частота ввода переменного тока |
47-63 Гц |
| Номинальный входный ток |
8mA @ 120V ac; 8mA @ 120V dc |
| Задержка ввода сигнала |
24+10ms, включенные или выключенные для AC; 10+4ms для включения DC; 20+9ms для выключения DC |
| Распределение власти |
0.4-4.4 Ватт |
| Тепловое рассеивание |
1.3 BTU/ч-15.0 BTU/ч |
| Совместимое шасси |
1771 Шасси В/В |
| Ключи |
От 4 до 6; от 28 до 30 |
| Полевая проводка |
Кошка No 1771-WD |
| Момент винта ручки проводки |
7-9 фунтов |
| Количество входов |
6 Вводные данные |
| Категория напряжения |
120 вольт переменный ток |
| Рабочее напряжение переменного тока |
92-138 вольт |
| Рабочее напряжение постоянного тока |
92-138 вольт |
| Ток на заднем плане |
74 миллиампера |
| Максимальный ток переменного тока в состоянии отказа |
1.7 миллиампер |
| Максимальный постоянный ток вне состояния |
1.7 миллиампер |
| Типичная задержка сигнала переменного тока (включен) |
24 (+/- 10) мс |
| Типичная задержка сигнала постоянного тока (включен) |
10 (+/- 4) мс |
| Типичная задержка сигнала переменного тока (выключен) |
24 (+/- 10) мс |
| Типичная задержка сигнала постоянного тока (выключен) |
20 (+/- 9) мс |
Около 1771-ID
AB 1771-ID представляет собой модуль ввода с двойным номиналом с индивидуальной изоляцией канала.Каждый входный канал этого модуля может работать при номинальном напряжении 120VAC или 120VDC, в то время как диапазон входного напряжения составляет 92-138VACКаждый канал требует номинального входного тока 8 mA при 120VAC и 8 mA при 120VDC.Каждый канал может работать при различных номинальных напряжениях, если это необходимо..
1771-ID может быть установлен на любом шасси 1771 I/O. Он занимает однослот этого шасси и оснащен полевой проводкой для модульной проводки.Эта полевая проводка может быть заменена на 1771-WDЭтот модуль требует ключевых позиций между 4 и 6 / между 28 и 30.проволока из медной нитки или твердой нитки с максимальной изоляцией 3/64.
1771-ID имеет задержку входного сигнала 24 +/- 10 мс для перехода на Включение и Выключение для сигнала переменного тока;10 +/- 4 мс для включения при работе на постоянном напряжении и 20 +/-9 мс для выключения при работе на постоянном напряженииЭтот модуль имеет диапазон рассеивания мощности 0,4 Вт - 4,4 Вт и диапазон рассеивания термана 1,3 BTU.hr - 15,0 BTU/hr.Оптико-электрическая изоляция модуля имеет номинальную мощность 1500 Вт и потребляет задний ток 74 мА.Операционная температура модуля составляет от 0 до 60 °C (32 до 140 °F), а температура хранения - от 40 до 85 °C (-40 до 185 °F) с относительной влажностью 5-95% без конденсации.
Убедитесь, что все требования к модулю на шасси В/В, чтобы предотвратить перегрузку задней плоскости и питания.1771-ID изолированный модуль ввода AC/DC идеально подходит для многофазных приложений изолированной схемыОн предназначен для использования с переключателями плавания, ограничения переключателей, кнопок и переключателей селектора.Он оснащен фильтрацией входа, которая улучшает качество питания, ограничивая воздействие переменного напряжения, вызванного электрическим шумом и / или отскоком контактаЭта экономичная особенность приводит к минимальному времени простоя, связанному с электричеством, лучшей производительности и производительности и более длительному сроку службы продукта.Из-за фильтрации, задержка сигнала номинально составляет 24 (± 10) мс, когда входы переменного тока включены или выключены; и 10 (± 4) мс, когда входы постоянного тока включены, и 20 (± 9) мс, когда входы постоянного тока выключены.Поставляется с модулем ввода 1771-ID является полевой проводка рука с номером категории 1771-WD, где соединения с модулем.
