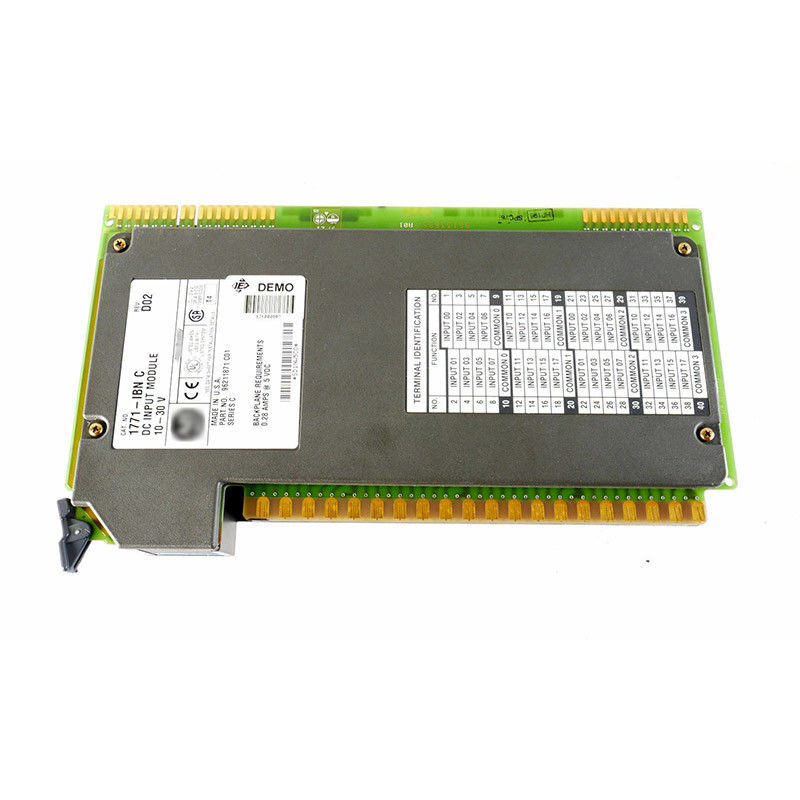

Allen Bradley 1771-IBN PLC 5 Дискритетный входный модуль 32 входных канала
| Типичная задержка сигнала переменного тока (выключен) |
20 (+/- 15) мс |
| Рука проводки |
1771-WN |
| Типичная задержка сигнала постоянного тока (выключен) |
Никаких |
| Типичная задержка сигнала постоянного тока (включен) |
6 (+/- 2) мс (цифровой фильтр) |
| Максимальный постоянный ток вне состояния |
1.7 миллиампер |
| Ток на заднем плане |
280 миллиампера |
| Рабочее напряжение постоянного тока |
10-30 вольт |
| Количество входов |
32 входа (4 комплекта по 8) |
| Тип модуля |
Цифровой модуль ввода постоянного тока |
| Номер части/номер каталога |
1771-IBN |
| Типичная задержка сигнала постоянного тока (выключен) |
Никаких |
| Рука проводки |
1771-WN |
| Бренд |
AB |
Около 1771 года
AB 1771-IBN представляет собой дискретный входный модуль 24VDC из семейства продуктов Bulletin 1771.Этот модуль является программируемым логическим контроллером (PLC), который используется для интерфейса внешних сигнальных устройств, таких как коммутаторы, датчики, вспомогательные контакты, которые позволяют поток напряжения 24VDC или напряжение сигнала с диапазоном 10-30VDC.
1771-IBN имеет тридцать два (32) канала входа с номинальным диапазоном входа 4,7 мА @ 10VDC или 15,6 мА @ 30VDC. Он имеет минимальный ток в состоянии отключения 1,7 мА @ 5VDC.Каждый канал этого модуля имеет напряжение в состоянии отключения 5VDC, максимальное и включенное напряжение 10VDC, минимум. Задержка входного сигнала модуля составляет 6 мс +/- 2 мс низкого до высокого и высокого до низкого распространения.максимальная и тепловая диссипация 53.3 Максимальная и минимальная рассеиваемость 5,1 BTU/ч. Этот модуль имеет заднеплановое течение 280 mA при 5VDC, максимум.
При подключении сигнальных устройств к этому входному модулю размер провода должен быть 0,25-2,5 мм кв.14 AWG) твердый или протянутый медный провод с температурой изоляции 75 °C (167 °F) или выше и максимальной толщиной изоляции 1.2 мм (3/64 дюйма). Требуется полевая проволочная рука с каталоговым номером 1771-WN с винтовым крутящим моментом проволочной руки 1,0 н-м. Она имеет корпус открытого типа.
1771-IBN сконфигурирован с использованием программного обеспечения RSLogix5, которое является программным обеспечением для всего семейства продуктов PLC5.1771-IBN потребляет 32-битный регистр, который непосредственно представляет каждый канал модуляКроме того, 1771-IBN имеет тридцать два (32) светодиодных индикатора, предназначенных для каждого из входных каналов.
Он напрямую контролирует состояние соответствующих битов в таблице данных ПЛК. Он обеспечивает модульную конструкцию с экономным пространством для добавления ввода в систему управления ПЛК.Он поставляется с рукой проводки 1771-WN для замены модуля исключая необходимость отключения проводкиОн является модулем серии C и поддерживает 1/2 и 1-слот I / O адресации. Он совместим с устройствами переключения источника, такими как переключатели сухого контакта, электромеханические передатчики,и устройства для переключения панелей, такие как переключатели и кнопки нажатия.
Модуль 1771-IBN имеет 32 входа (4 набора из 8) с напряжением от 10 до 60 В постоянного тока. Он имеет диапазон рабочего напряжения от 10 до 30 В постоянного тока.Он имеет типичную задержку сигнала 6 мс (+/-2) в состоянии включенного тока и 6 мс (+/-2) в состоянии отключенного токаМаксимальный отключенный ток составляет 1,7 мА и задержка 280 мА. Максимальное рассеивание мощности составляет 15,6 Вт, а тепловое рассеивание - 53,3 БТУ/ч.Он установлен в шасси 1771 I / O, содержащем процессор PLCКлючевые ленты для помещения его в правый слот находятся между булавками 18 и 20 для верхнего разъема и булавками 14 и 16 для нижнего разъема.
Модуль 1771-IBN имеет 32 индикатора состояния на передней панели. Он содержит оптоэлектрическую изоляцию для защиты системных схем от электрических транзиторов.Он также содержит функцию фильтрации ввода для уменьшения электрического шума.
