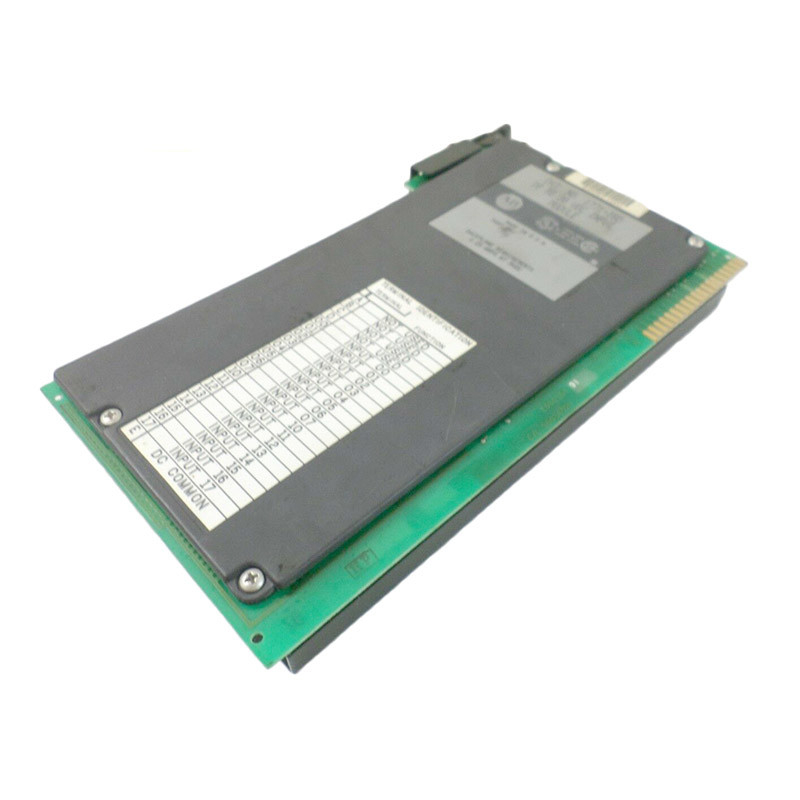

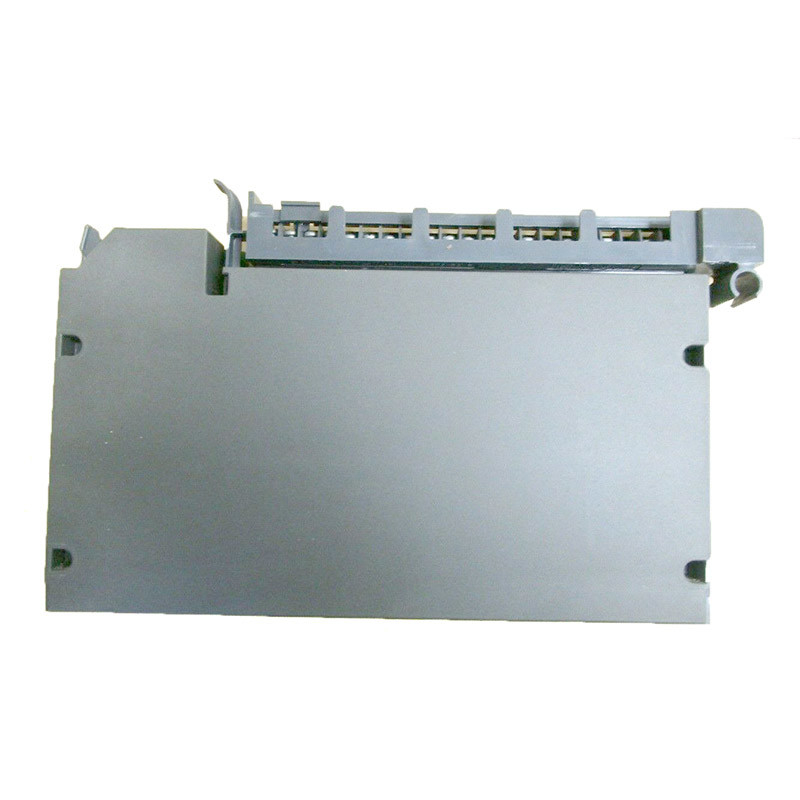

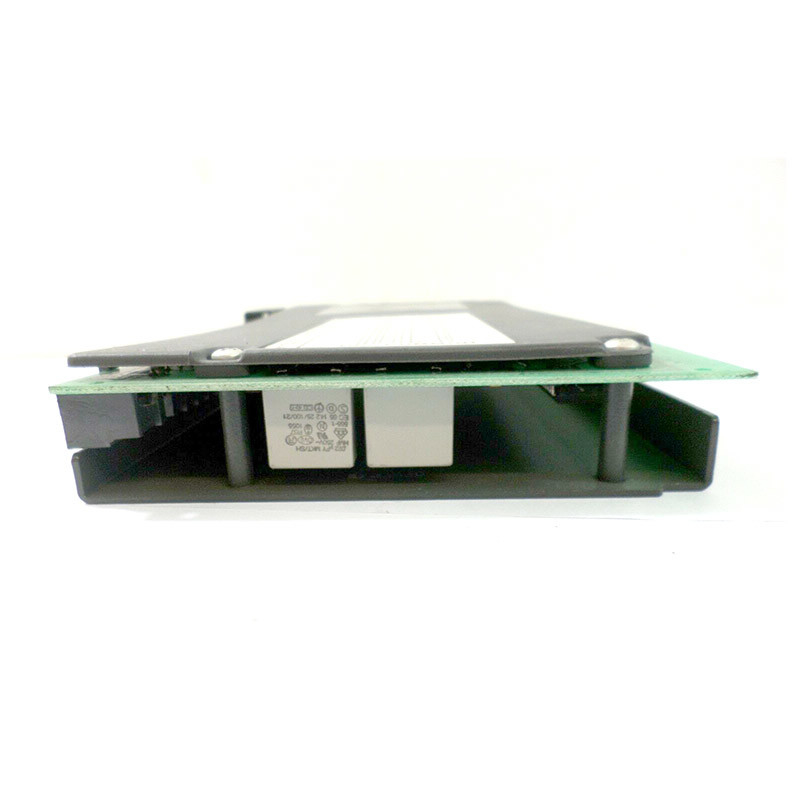

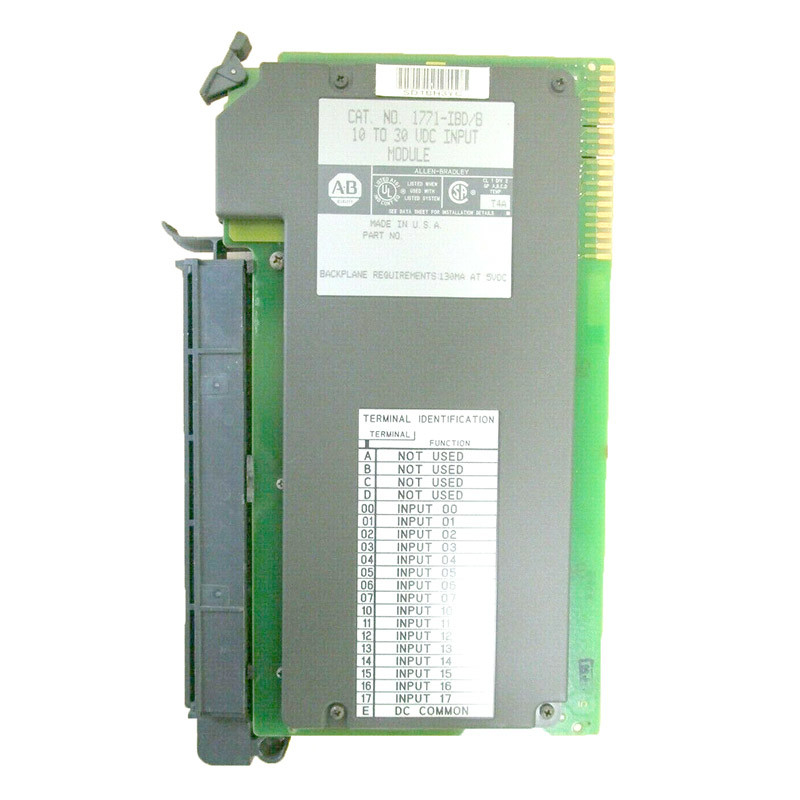

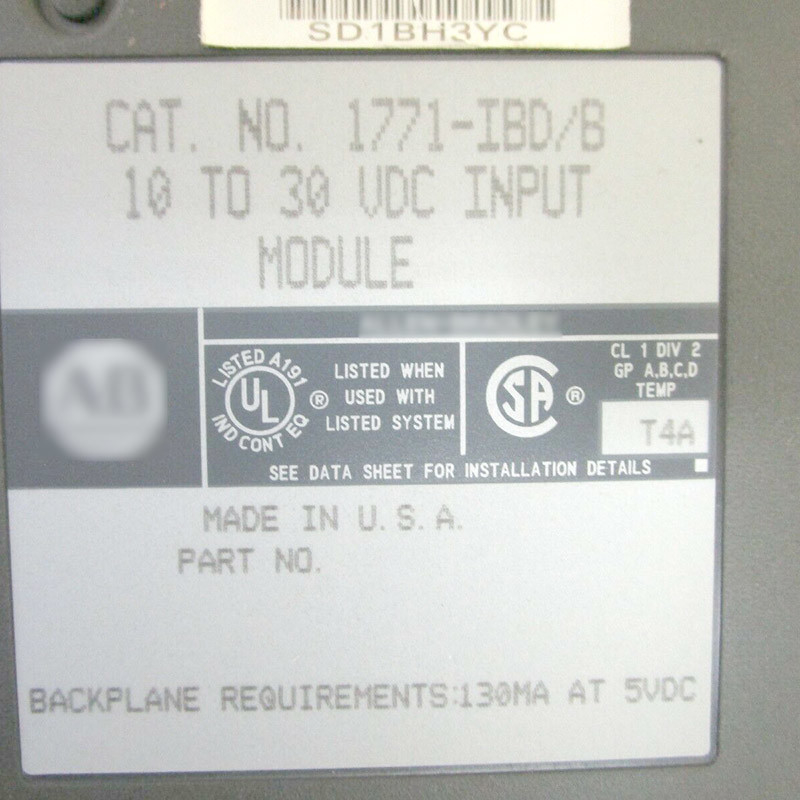

Дискретные каналы раковины Ален Брэдли 1771-IBD 10-30VDC модуля цифрового входного сигнала



AB 1771-IBD - дискретный вход, который является частью семейства продуктов 1771.Он устанавливается на любом из доступных шасси 1771 за исключением 1771-A1, 1771-A2 и 1771-A4.

Дискретные модули ввода, такие как 1771-IBD, обычно используются для интерфейса устройств сигнализации поля, таких как переключатели, датчики, вспомогательные контакты, которые представляют состояние процесса.Он особенно совместим для использования с включенным/выключенным; 1 или 0 или двоичные устройства управления.

1771-IBD поставляется с восемнадцатью (18) индикаторами состояния светодиодов, которые предоставляют информацию о состоянии модуля и состоянии сигнала, присутствующего на каждом входном канале модуля.Он также поставляется с полевой проводки рукой с совместимым запасной части номер 1771-WHПолевые проводные рукава используются для обеспечения модульного способа проводки, поскольку они могут быть удалены из модуля при прекращении сигналов.они способствуют упрощению технического обслуживания, поскольку их можно снимать и устанавливать на совместимые модули без необходимости отсоединения присоединенных проводов..

1771-IBD требует минимального входного тока 4,5mA при 10VDC и 15mA при 30VDC, в то время как минимальный отключенный ток 2,0mA @ 5VDC.Он имеет задержку ввода сигнала 1 мс для перехода от низкого к высокому сигналу и 1 мс или 6 мс для перехода от высокого к низкому сигналу, а такжеОн имеет номинальное рассеивание мощности 7,3 Вт (макс.), 1,0 Вт (мин.) и тепловое рассеивание 24,7 BTU/ч (макс.), 3,4 BTU/ч (мин.).

1771-IBD поставляется с рукой для прокладки проводов 1771-WH для упрощения прокладки и упрощения замены модуля в случае сбоя работы модуля, таким образом, исключая необходимость сначала отключить проводку.Он поддерживает 1⁄2Совместима с устройствами переключения источника, такими как переключатели сухого контакта, электромеханические передатчики,и устройства для переключения панелей, такие как выборные переключатели и кнопкиМодуль 1771-IBD имеет 16 входов с напряжением от 10 до 30 вольт DC Sink (источник нагрузки). Он имеет диапазон рабочего напряжения от 10 до 30 вольт DC.3 миллисекунды (± 0.1) в состоянии включенного постоянного тока и 1,3 миллисекунд (± 0,1) в состоянии отключенного постоянного тока.Он имеет максимальное рассеивание мощности 6 Вт и тепловое рассеивание 20.3 BTU/час. Установлен в шасси 1771 I/O, содержащем процессор PLC.Ключевые ленты для его вставки в правый слот находятся между булавками 16 и 18 для верхнего разъема и между булавками 10 и 12 для нижнего разъемаМодуль 1771-IBD имеет 1 зеленый индикатор состояния и 16 красных индикаторов состояния для указания на стороне клиента на передней панели.Он содержит оптоэлектрическую изоляцию для защиты системных схем от электрических транзиторовОн также содержит функцию фильтрации ввода для уменьшения электрического шума.
