5 входных сигналов Ален Брэдли 1771-IAN модуля входного сигнала 32 DC AC PLC цифров 138 вольт

AB 1771-IAN - это PLC 5 Digital AC/DC Input Module. Он преобразует сигналы переменного тока, предоставляемые пользовательскими устройствами, в логический уровень, необходимый процессору.Он напрямую контролирует состояние соответствующих бит в таблице данных PLCОн содержит различные устройства ввода, такие как кнопки, переключатели ограничения, пилотные огни, стартеры двигателя и анонсировки для интерфейса с датчиками включения / выключения и приводами.Он имеет модульную конструкцию с экономным пространством и карманным способом добавить вход в систему управления PLCОн поставляется с рукой проводки 1771-WN для замены модуля, исключая необходимость отключения проводки.

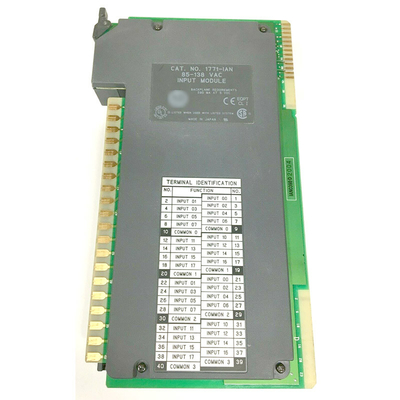

Модуль 1771-IAN имеет 32 входа (4 набора из 8) с напряжением 120 Вт переменного тока / постоянного тока. Он имеет диапазон рабочего напряжения 85 - 138 Вт переменного тока.Он имеет типичную задержку сигнала 10 мс (± 7) в состоянии включения и 20 мс (± 15) в состоянии отключения.Он имеет максимальный отключенный ток 2,3 мА при 60 Гц и 1,9 мА при 50 Гц и нагрузку на задний ток 280 мА. У него максимальное рассеивание мощности 7 Вт и тепловое рассеивание 24,1 БТУ / ч.Он установлен в шасси 1771 I / O, содержащем процессор PLCКлючевые ленты для помещения его в правый слот находятся между булавами 20 и 22 для верхнего соединителя и между булавами 16 и 18 для нижнего соединителя.

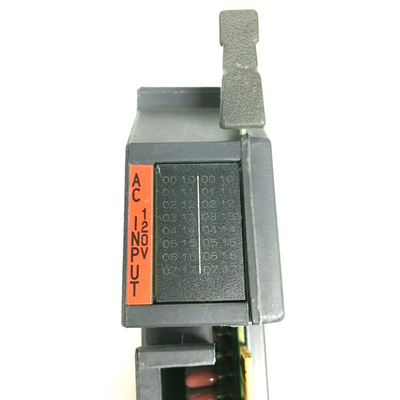

Модуль 1771-IAN имеет 32 красных индикатора состояния на передней панели. Он содержит оптоэлектрическую изоляцию для защиты системных схем от электрических транзиторов.Он также содержит функцию фильтрации ввода для уменьшения электрического шума.
