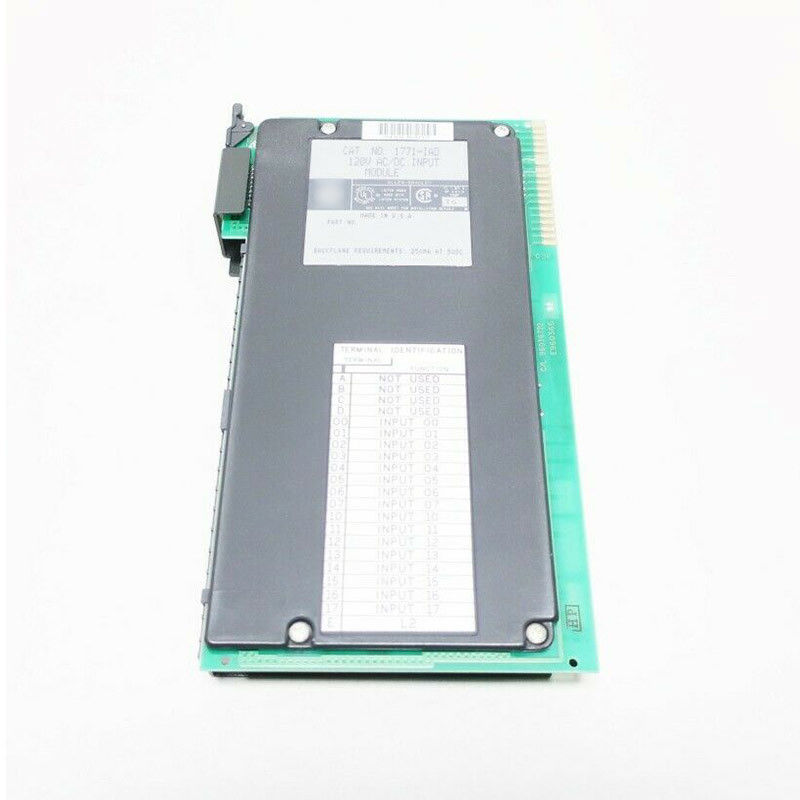

Аллен Брэдли 1771-IAD 16 каналов Дискретный входный модуль AC DC

AB 1771-IAD — это дискретный входной модуль. Этот модуль является частью семейства программируемых логических контроллеров (ПЛК) 1771. Этот модуль предназначен для приема сигналов переменного и постоянного тока, таких как 120 В переменного тока с частотой 50/60 Гц и 125 В постоянного тока. Он имеет шестнадцать (16) входных каналов и совместим для установки в различные шасси 1771, такие как 1771-A1B до A4B или более поздние универсальные шасси ввода-вывода. Он также может быть установлен в шасси 1771-AM1 и AM2.

1771-IAD в основном используется для сопряжения дискретных устройств, таких как кнопки, переключатели различных типов, вспомогательные контакты реле, контакторов и других устройств.

1771-IAD имеет задержку входного сигнала, такую как 120 В переменного тока/60 Гц: 5 мс (+3 мс) или 20 мс (+5 мс) выбираемая, 120 В постоянного тока: 3 мс (+0,1 мс) или 10 мс (+1 мс) выбираемая для перехода от выключенного к включенному состоянию и 25 мс (+5 мс) для 120 В переменного или постоянного тока для перехода от включенного к выключенному состоянию. Он имеет диапазон напряжения во включенном состоянии от 79 В переменного тока до 138 В переменного тока или постоянного тока. Он имеет максимальную рассеиваемую мощность 8,8 Вт и минимальную 1,0 Вт с теплоотводом 30,1 БТЕ/ч, максимальным и 3,42 БТЕ/ч, минимальным. Он имеет ток потребления от шины 195 мА при 5 В.

1771-IAD использует разъем для подключения полевых проводов 1771-WH. Этот разъем для подключения полевых проводов аналогичен съемным клеммным колодкам, которые используются для модульной проводки и упрощения установки и обслуживания входного модуля. При установке 1771-IAD в любое из совместимых шасси требуется позиционирование ключа между 10 и 12 или между 14 и 16.

AB 1771-IAD — это цифровой входной модуль переменного/постоянного тока ПЛК 5. Он содержит информацию о различных входных устройствах, таких как кнопки, концевые выключатели, сигнальные лампы, пускатели двигателей и сигнализаторы, для сопряжения с датчиками и исполнительными механизмами вкл./выкл. Он обеспечивает модульную конструкцию с экономией места и удобными средствами для добавления входов в систему управления ПЛК. Он поставляется с разъемом для подключения проводов 1771-WH для замены модуля, устраняя необходимость отсоединять провода. Это модуль серии D и поддерживает адресацию ввода-вывода ½, 1 и 2 слота.

Модуль 1771-IAD имеет 16 входов с категорией напряжения 120 В переменного/постоянного тока. Он имеет рабочий диапазон напряжения от 79 до 138 В переменного тока или от 79 до 138 В постоянного тока. Он имеет типичную задержку сигнала 5 мс (+/-3) во включенном состоянии переменного тока, 3 мс (+/-0,1) или 10 мс (+/-1) во включенном состоянии постоянного тока и 25 мс (+/-5) в выключенном состоянии переменного/постоянного тока. Он имеет максимальный ток в выключенном состоянии 3 мА для переменного тока и 0,8 мА для постоянного тока, а также нагрузку по току шины 195 мА. Он имеет максимальную рассеиваемую мощность 8,8 Вт и теплоотвод 30,1 БТЕ/ч. Он устанавливается в шасси ввода-вывода 1771, содержащее процессор ПЛК. Ключевые полосы для установки в правильный слот находятся между контактами 14 и 16 для верхнего разъема и между контактами 10 и 12 для нижнего разъема.

Модуль 1771-IAD имеет 1 зеленый индикатор активности модуля и 16 красных индикаторов состояния для индикации стороны системной логики на передней панели. Он содержит оптоэлектронную изоляцию для защиты цепей системы от электрических переходных процессов. Он также содержит функцию фильтрации входного сигнала для снижения электрических шумов.
