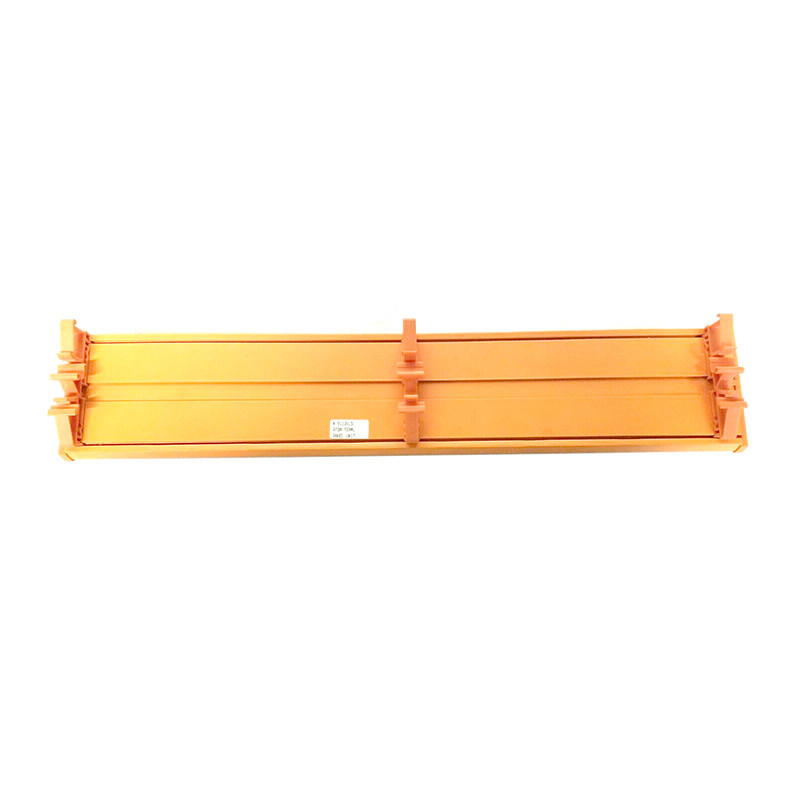

PLC 5 Ален Брэдли 1771-HT модуля панели прекращения соединителя винта

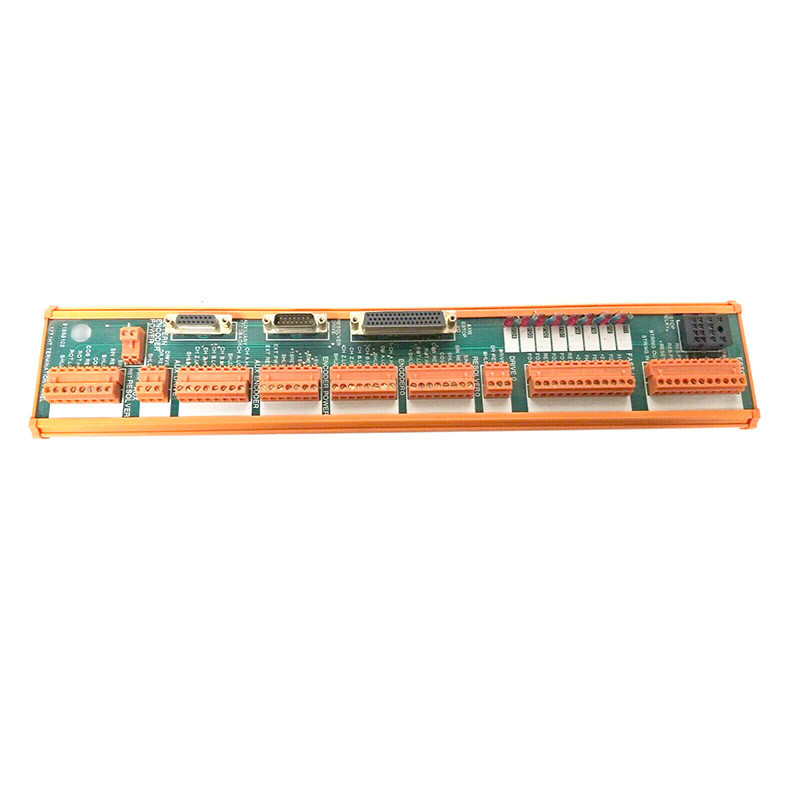

Модуль панели прекращения 1771-HT был изготовлен Ален-Брэдли/автоматизацией Rockwell как часть номенклатуры товаров PLC 5. Модуль панели прекращения Ален-Брэдли 1771-HT простой модуль регулятора который специально конструирован и запланирован для пользы с регуляторами движения серии 12X Ален-Брэдли IMC. Одна панель прекращения использована для каждого модуля регулятора сервопривода (SCM) связывая проволокой строку E-стопа, приборы обратной связи, приводы, и быстрые входы и выходы, так же, как E-стоп, переустановленную кнопку. Эта панель прекращения вариант который предлагает удобный путь соединить и устранить неисправность систему IMC 120. Некоторые из основных особенностей модуля 1771-HT включают соединители D-раковины для кабелей от модулей возбуждения регулятора так же, как решающего прибора сервопривода. Оно также отличает pluggable типом соединителями винта для связывать проволокой к приборам потребителя.

Панель прекращения Ален-Брэдли 1771-HT приходит с быстрым СИД I/O которое показывает состояние 4 быстрых входных сигналов обозначенных от FI1 к FI4 и быстрых выходов FO1 к FO4. Она отличает socketed бортовым реле для функций E-стопа которые предусматривают контакты реле для того чтобы позволить приводам и потребители к шлейфовому подключению соединяют до 3 регулятора сервопривода на одну строку E-стопа. Дополнительно, отдельные pluggable соединители обеспеченные, что для кодировщиков так же, как решающих приборов позволили потребители использовать панель прекращения в системах решающего прибора или кодировщика. Когда используя вариант модуля прекращения 1771-HT, все соединения потребителя за исключением порта связи RS-232 и сила стороны потребителя направлены через панель прекращения. Все соединения обозначены на доске.
