AB 1769-PA4, CompactLogix источник питания, диапазон входного напряжения 85 - 265 VAC или 170-265 VAC
Технические спецификации для 1769-PA4
| Производитель |
Роквелл Автоматизация / Аллен-Брэдли |
| Бренд |
Аллен-Брэдли |
| Номер части/номер каталога |
1769-PA4 |
| Линейка продуктов |
Компактный логикс |
| Тип продукции: |
Электрическое питание I/O |
| Тип модуля |
Модуль питания переменного тока |
| Сила ввода |
120 вольт переменный |
| Диапазон входного напряжения: |
85...265В переменного тока или 170...265В переменного тока, выбор переключателя |
| Определение расстояния питания |
8; 8 модулей ввода/вывода могут быть подключены по обе стороны от источника питания для максимум 16 модулей. |
| Программа |
RSLogix5000 |
| Диапазон частот ввода: |
47...63 Гц |
| Размеры судоходства |
8х8х5 дюймов |
| Потребление энергии: |
200 ВА @ 120 Вт AC 240 ВА @ 240 Вт AC |
| Тип корпуса |
Ничего (открытый стиль) |
| Расход энергии: |
8W @ 60 °C (140 °F) |
| Серия |
А и В |
| Мощность тока @ 5V DC: |
4.0 А |
| Гарантия |
1 год |
| Мощность тока @ 24V DC: |
2.0A |
| Тип провода |
Медная проволока, выдерживающая 90 градусов Цельсия |
| Входящий ток, максимум: |
25 A @ 132V AC |
| Размер проводки |
от 22 до 14 AWG |
| Тип предохранителя: |
Littelfuse 02153.15MXP; Wickmann 19195-3.15A |
| Частота ввода |
от 47 до 63 герц |
Около 1769-PA4
AB 1769-PA4 - это источник питания CompactLogix I/O. Он может обеспечивать 120-240 вольт переменного тока и 24 вольта постоянного тока для процессоров CompactLogix 1769-L3x, контроллеров,и подключенные к нему модули В/ВДо 8 модулей можно подключить к каждой стороне 1769-PA4 для максимум 16 модулей для одного источника питания.Этот модуль имеет размеры 2Этот источник питания поддерживает установку на рельсе или панели DIN.Он имеет открытый корпус с интегрированным предохранителем, который можно заменить с номерами частей Littelfuse 02183.15MXP или Wickman 19195-3 предохранители.

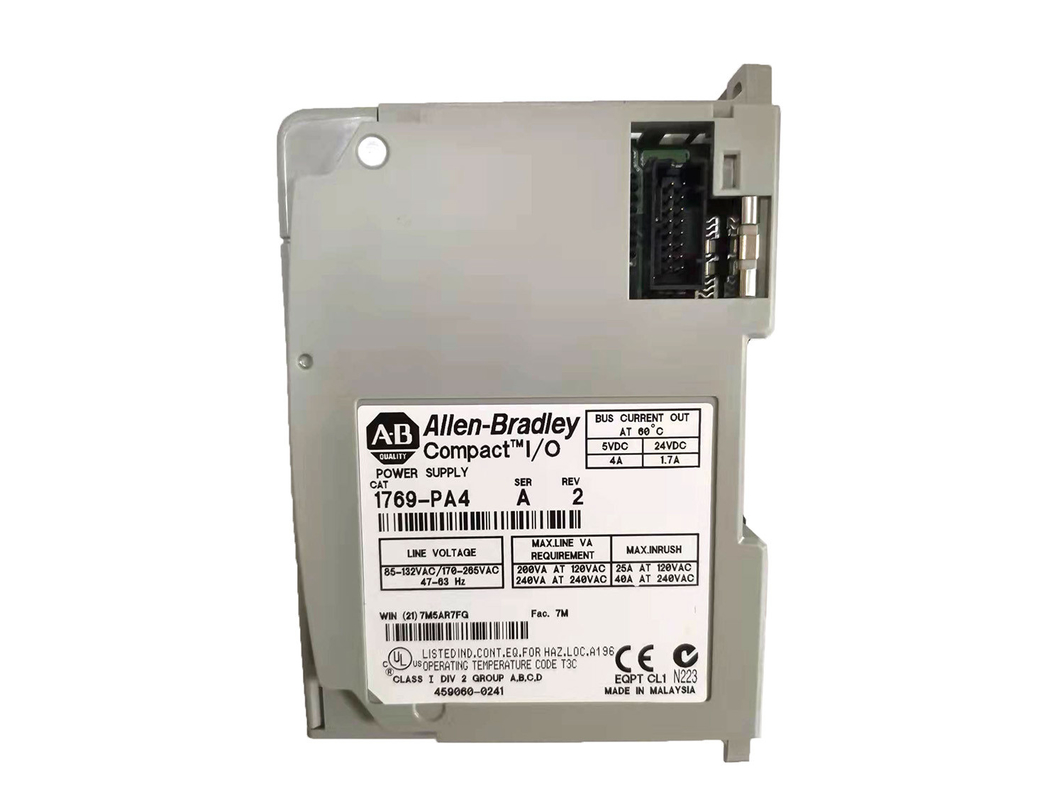

1769-PA4 имеет компоненты, которые включают рычаг автобуса с функцией блокировки, индикатор состояния светодиода, дверь питания с идентификационной маркировкой,как подвижные, так и стационарные соединители автобусов (с мужскими и женскими булавками), наклейка на табличку, верхний и нижний слоты для языка и канавки, верхний и нижний замок рельса DIN, конечный блок с защитной крышкой для пальцев и крышка корпуса для заменяемого предохранителя.
Этот источник питания имеет выбираемый диапазон входного напряжения от 85 до 265 вольт и 170-265 ВАК в диапазоне входных частот от 47 до 63 герц.Его энергопотребление составляет около 200 ВА при 120 Вольтах переменного тока и 240 ВА при 240 Вольтах переменного тока, а его максимальный входный ток составляет 25 Ампер при 132 Вольтах переменного тока.1769-PA4 имеет мощность тока 4 ампера при 5 вольтах постоянного тока и один из 2 ампера при 24 вольтах постоянного тока, номинальное входное напряжение от 120 до 220 вольт переменного тока, мощность 18 ватт,и выходным напряжением 24 вольт постоянного токаЕго изоляционное напряжение непрерывно 265 вольт от ввода переменного тока в систему.
Продукт AB с номером части 1769-PA4 является компонентом CompactLogix, который функционирует как источник питания В/В.Это питание CompactLogix I/O обеспечивает питание заднего плана, которое распределяется на модули 1769 Compact I/OЭтот источник питания способен питать модули с обеих сторон блока.Компактные модули В/В могут быть установлены по каждой стороне расширительного источника питания В/В, где может быть установлено до восьми (8) модулей для общего количества 16 компактных модулей В/В..
Этот источник питания имеет выбираемый диапазон ввода напряжения от 85 до 265 V AC или 170 или 265 V AC.убедиться, что правильный выбор активирован для предотвращения повреждения модуляЭтот компонент питания имеет номинальный выходный ток 4,0A при 5VDC и 2,0A при 24VDC.Этот источник питания совместим с установками в комплекте CompactLogix с большим количеством дискретных выходов и аналоговых модулей..
Этот источник питания оборудован внутренним предохранителем, который может быть заменен на детали Wickmann 19195-3.15A или Littelfuse 02153.15MXP.
Планирование питания имеет важное значение при строительстве сборки CompactLogix, это связано с тем, что питание является модулем, на который ссылается требование расстояния питания.Это требование модуля необходимо соблюдать для поддержания действительной конфигурации CompactLogixВключая модули процессора и связи, любой модуль не должен превышать установленное расстояние питания.
Этот модуль питания также настроен в программном обеспечении программирования, таком как RSLogix 5000 или Studio 5000 Logix Designer.
