Модуль PLC 5 располагая I o 1 килогерц 1 слот Ален Брэдли 1771-DL

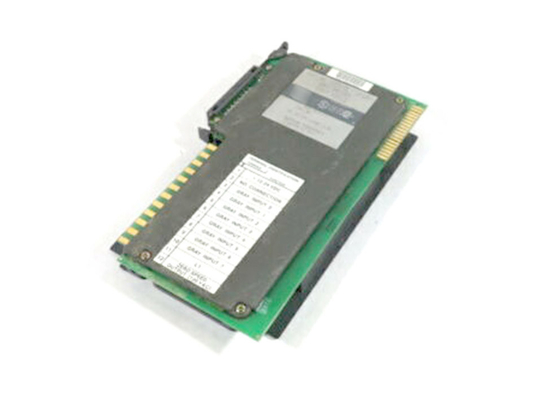

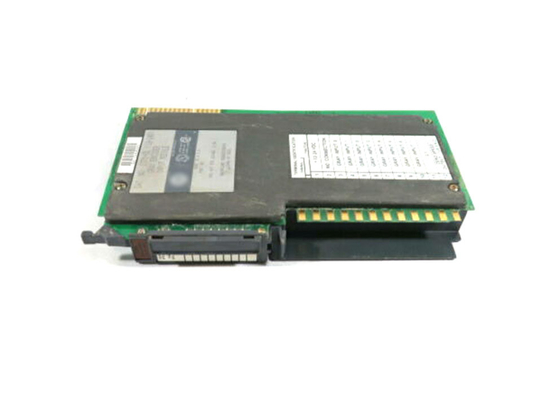

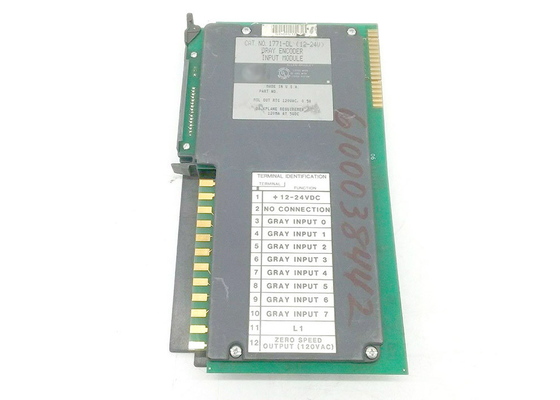

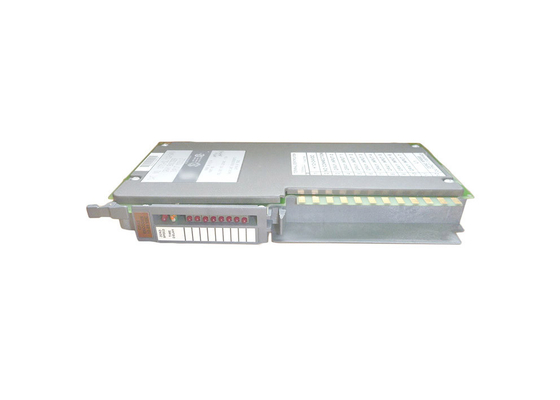

AB 1771-DL - это модуль преобразования кода Грея. Он требует источник питания 12-24 В постоянного тока, подключенный между 1771-WB и абсолютным энкодером. Энкодер Gray 8-bit bulletin 845A-SJZ3DN6DW совместим с этим модулем, наряду с совместимой клеммной колодкой 1771-WB. Затем 8-битный код Грея преобразуется из абсолютного энкодера в 8-битное двоичное число. Затем это будет использоваться в качестве входных данных для программируемого контроллера AB. Пока энкодер Грея находится в движении, включен триак-переключатель нулевой скорости 120 В переменного тока. Переключатель выключится только после того, как модуль распознает, что движение остановилось с выбираемой задержкой по времени. Используя подстроечный резистор, расположенный на передней панели модуля, задержку по времени можно изменить в диапазоне от 0,3 до 6 секунд. Поверните ручку против часовой стрелки, чтобы уменьшить задержку, и по часовой стрелке, чтобы увеличить задержку. Переключатель можно использовать при обнаружении неисправности энкодера, поскольку он будет действовать как предохранительная блокировка и разомкнет цепь привода. Рассчитанный на 5 А при 120 В переменного тока, переключатель имеет рабочую частоту 47-63 Гц. Переключатель имеет непрерывный выходной ток 0,5 А и имеет 2 А для импульсного тока 10 миллисекунд. Его переключатель имеет минимальный ток нагрузки 50 мА, а падение напряжения в включенном состоянии составляет 2 В при токе нагрузки 100 мА. 1771-DL имеет максимальный ток утечки 5 мА в выключенном состоянии, а выходной предохранитель имеет 8 AG при 1 А нормального срабатывания. Модуль получает входные данные только от энкодера, который отслеживает положение вращения от 0 до 360 градусов. И эти значения положения будут преобразованы в 8-битный код Грея от 0 до 255. Используя многожильный кабель, энкодер может отправлять закодированные значения положения в модуль 1771-DL. Значения будут размещены на объединительной плате шасси ввода/вывода модуля. Модуль выведет 8-битное двоичное число 0-255 на вход процессора через объединительную плату.

Модуль имеет ориентировочные размеры 1" x 6" x 10" (3 см x 15 см x 25 см) и весит 0,43 кг. Ключевание будет работать только между контактами 4 и 6 и между контактами 24 и 26. Рабочая температура составляет 32 – 140 градусов по Фаренгейту. Температура хранения модуля составляет -40-185 градусов по Фаренгейту при относительной влажности 5 - 95% без конденсации. Ток объединительной платы составляет 120 мА при 5 В постоянного тока и задержке времени фильтрации входного сигнала 1 миллисекунда. 1771-DL имеет 6 мА на бит при 10 В постоянного тока и 15 мА на бит при 27 В постоянного тока по входному току.
