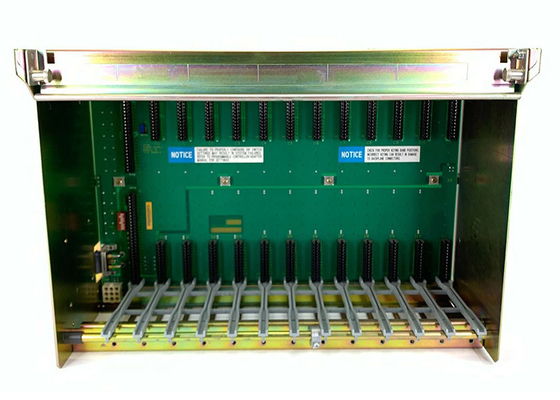

Ален-Брэдли 1771-A3B1, всеобщее шасси I/O, 24 ампера, 12 слота
Подробная информация о продукте:
| Место происхождения: | США |
| Фирменное наименование: | AB |
| Номер модели: | 1771-A3B1 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Новый в первоначальной коробке |
| Время доставки: | 5-8 дней работы |
| Условия оплаты: | T/T |
| Поставка способности: | 100 |
|
Подробная информация |
|||
| Бренд: | Аб | Модель: | 1771-A3B1 |
|---|---|---|---|
| Тип модуля: | Шасси I/O | Тип корпуса: | Открытый стиль |
| Максимальное течение Backplane (на 5 вольтах DC): | 24 ампера | Количество слотов I/O модуля: | 12 слота |
| Рабочая температура: | 0 - °C 60 (32 до °F 140) | Относительная влажность: | 5-95% не-конденсирующ |
| Выделить: | PLC изолировал модуль выхода реле,48VDC цифров я модуль o,Модуль выхода логики PLCs положительный |
||
Характер продукции
AB 1771-A3B1, Универсальное шасси ввода/вывода, 24 Ампера, 12 слотов
Технические характеристики для 1771-A3B1
| Производитель | Rockwell Automation |
| Размеры | 483 x 339 x 221 мм или 19,0 x 12,4 x 7,6 дюйма. |
| Вибрация | 2 g (при 10-500 Гц) |
| Рабочий удар | 15 g |
| Тип корпуса | Открытый |
| Тип крепления | Панельное крепление |
| Максимальный ток объединительной платы (при 5 Вольтах постоянного тока) | 24 Ампера |
| Количество слотов ввода/вывода для модулей | 12 слотов |
| Тип модуля | Шасси ввода/вывода |
| Номер детали/Каталожный номер | 1771-A3B1 |
| Вес | 5,9 кг или 13 фунтов |
| Размеры | 483 x 339 x 221 мм или 19,0 x 12,4 x 7,6 дюйма. |
| Бренд | AB |
| Рабочая температура | 0 - 60 °C (32 - 140 °F) |
| Относительная влажность | 5-95% без конденсации |
| Нерабочий удар | 30 g |
| Местоположение | Автономный |
О 1771-A3B1
AB 1771-A3B1 - это шасси ввода/вывода для модулей ввода/вывода 1771. Система PLC-5 1771 - это модульная система, которой требуется шасси ввода/вывода 1771 для установки различных модулей. Связь между модулями ввода/вывода и модулем процессора или модулем адаптера ввода/вывода обеспечивается объединительной платой. Шасси 1771-A3B1 имеет 12 слотов ввода/вывода. Оно имеет размеры 12,4 x 19,0 x 7,6 дюйма и весит 12,6 фунтов. Для установки в системе 1771 PLC-5 используется метод крепления на задней панели с достаточным расстоянием и открытым корпусом. Объединительная плата шасси имеет источник питания 8A при 5 В постоянного тока. Шасси 1771-A3B1 имеет универсальную конфигурацию для крепления шасси и проектирования системы благодаря собственному последовательному дизайну. Для будущего расширения его можно легко заменить на большее шасси. Оно предназначено для использования в промышленных условиях с рабочей температурой 0 - 60 °C (32 - 140 °F), относительной влажностью 5-95% без конденсации и рабочим ударом 30g.
AB 1771-A3B1 - это универсальное шасси ввода/вывода, которое является частью бюллетеня продукции 1771. Этот модуль в основном используется для обеспечения места установки оборудования программируемого логического контроллера (PLC), такого как источники питания, процессоры, модули ввода/вывода и специальные модули. Он также обеспечивает шарнир различных жгутов проводов, которые используются для подключения сигнальных проводов для взаимодействия с модулями.

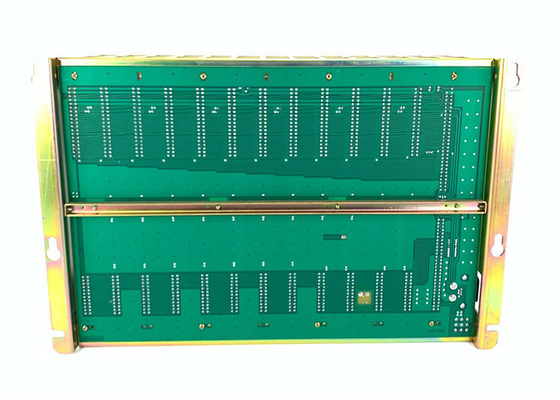

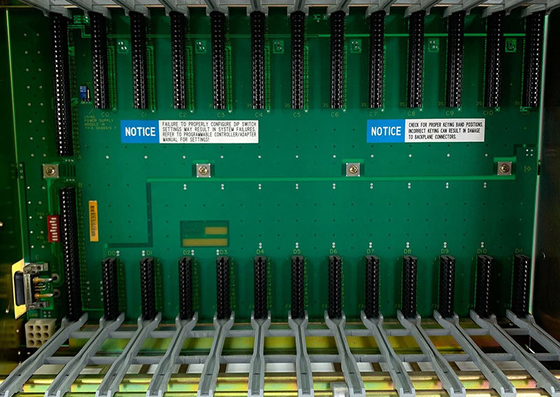

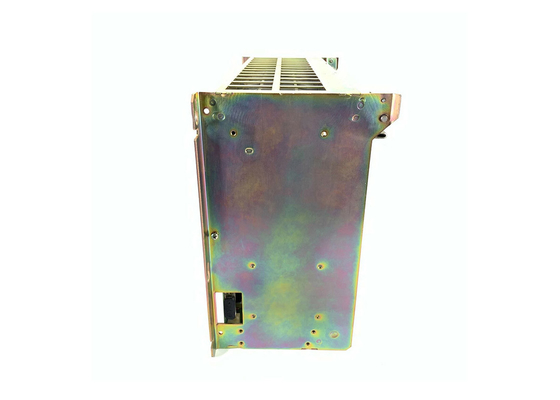

1771-A3B1 обеспечивает подключение модулей к объединительной плате, а также саму объединительную плату. Выходное напряжение и ток подключенного источника питания распределяются электронной схемой, установленной в этом шасси, которое принимается каждым установленным модулем. Это шасси может вмещать до двенадцати (12) модулей и может использоваться в качестве локальной, расширенной или удаленной стойки ввода/вывода (RIO). Оно имеет максимальный выходной ток 24 Ампера и поддерживает только панельное крепление с помощью предоставленных монтажных выступов. Это шасси крепится к задней панели корпуса с помощью крепежных болтов ¼-20 (M6 x 10).
Это шасси имеет температурные характеристики от 0 до 60 градусов Цельсия или от 32 до 140 градусов Фаренгейта для рабочей температуры и температуру хранения от -40 до 85 градусов Цельсия или от -40 до 185 градусов Фаренгейта с относительной влажностью 5 - 95%, без конденсации. Оно весит 5,9 килограмма или 13 фунтов и физически измеряется 483 x 339 x 221 миллиметр или 19,0 x 12,4 x 7,6 дюйма. Оно одобрено и сертифицировано для использования в областях применения Class 1, Division 2, Groups A, B, C и D с рабочим ударом и вибрацией 2g при 10-500 Гц и 15g соответственно.
