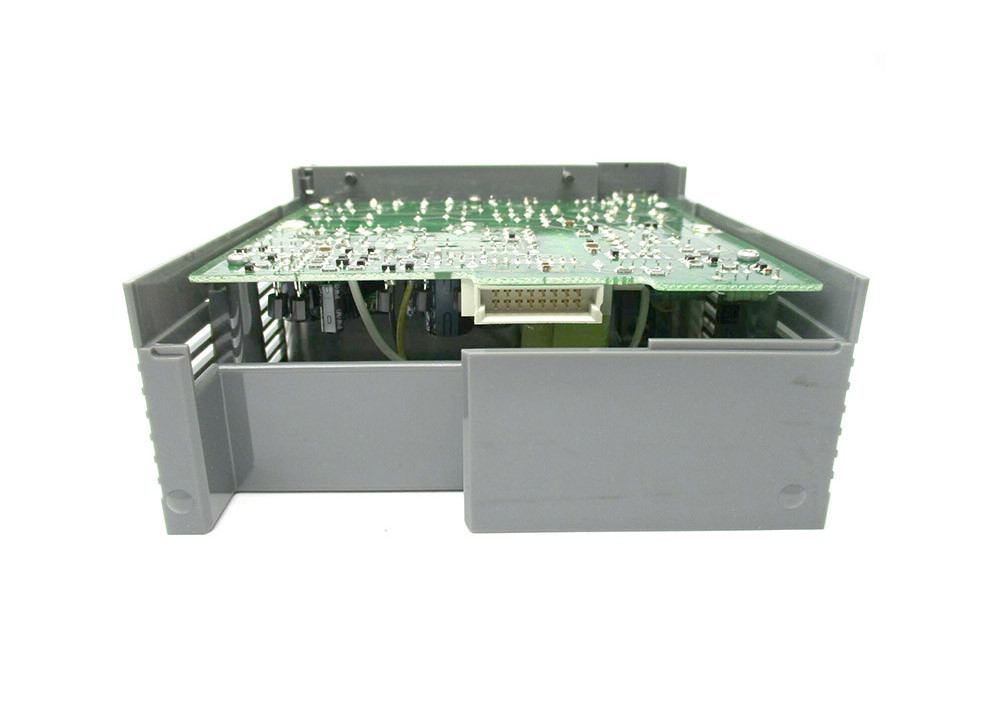

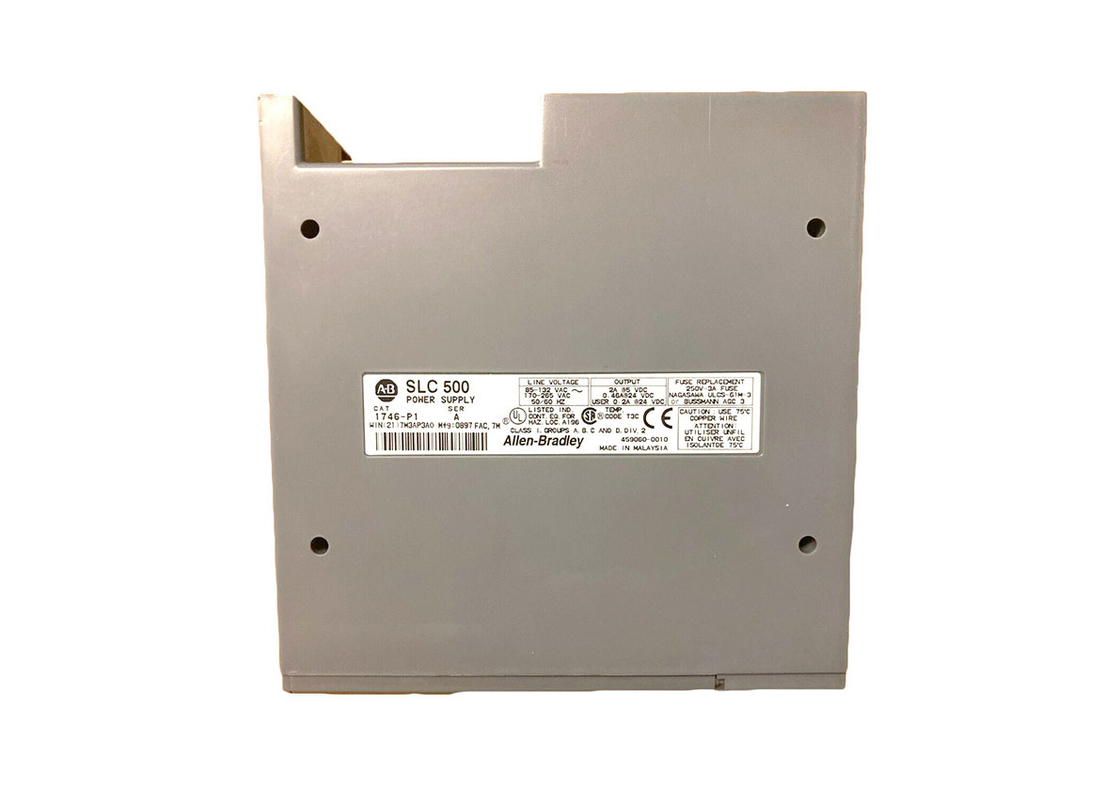

AB 1746-P1, Блок питания SLC 500, 120/220 Вольт переменного тока
Технические характеристики для 1746-P1
| Производитель |
Rockwell Automation |
| Бренд |
AB |
| Номер детали/Каталожный номер |
1746-P1 |
| Серия |
SLC 500 |
| Тип модуля |
Блок питания |
| Входное напряжение |
от 120 до 220 Вольт переменного тока |
| Входная мощность |
42 Вт |
| Пусковой ток |
20 Ампер |
| Внутренняя токовая нагрузка |
2 А при 5 В постоянного тока, 0,46 А при 24 В постоянного тока |
| Диапазон выходного напряжения |
от 18 до 30 Вольт постоянного тока |
| Ток объединительной платы (5 Вольт) |
2 Ампера |
| Ток объединительной платы (24 Вольта) |
0,46 Ампера |
| Частота |
от 47 до 63 Герц |
| Расположение |
Шасси 1746 |
| Размеры |
5,5 x 2,3 x 5,7 дюйма |
| UNSPSC |
32151706 |
| Рабочая температура |
от 0 до 60 градусов Цельсия |
| Защита предохранителем |
1746-F1 или эквивалент |
| Программное обеспечение для программирования |
RSLogix 500 |
О 1746-P1
AB 1746-P1 - это блок питания SLC 500. Он имеет линейное напряжение от 85 до 132 Вольт или от 170 до 265 Вольт переменного тока при частоте от 47 до 63 Герц и типичную потребляемую мощность 135 ВА. Его внутренняя токовая нагрузка составляет 2 А при 5 Вольтах постоянного тока и 0,46 А при 24 Вольтах постоянного тока, а пусковой ток составляет максимум 20 А. Этот блок питания также имеет токовую нагрузку 24 Вольта постоянного тока для пользователя 200 мА и диапазон напряжений 24 Вольта постоянного тока для пользователя от 18 до 30 Вольт постоянного тока.
Максимальная защита от перегрузки по току, предоставляемая пользователем, составляет 15 А, а изоляция между входными клеммами и объединительной платой составляет 1800 Вольт переменного тока среднеквадратичного значения в течение 1 секунды. Размеры составляют 5,5 x 2,3 x 5,7 дюйма, а вес - 2 фунта или 0,9 килограмма, этот блок питания может быть установлен в шасси 1746. Он также имеет рабочую температуру от 0 до 60 градусов Цельсия, а токовая нагрузка снижается на 5%, когда температура превышает 55 градусов Цельсия.

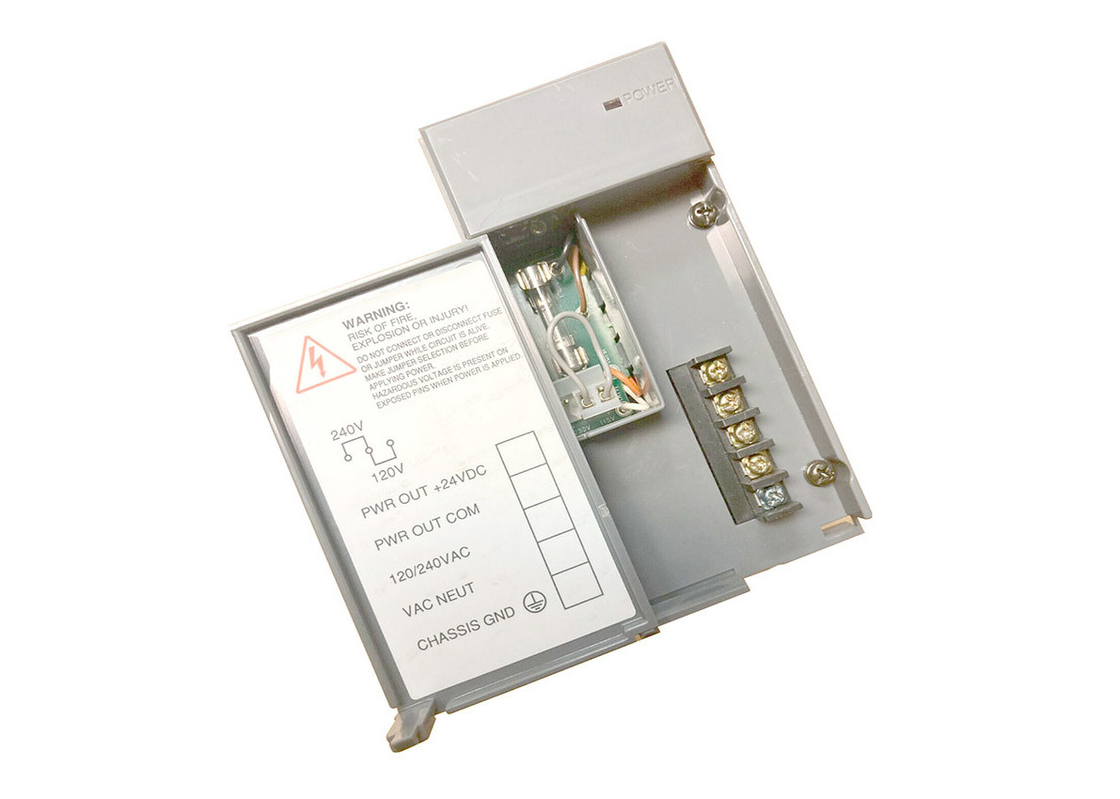

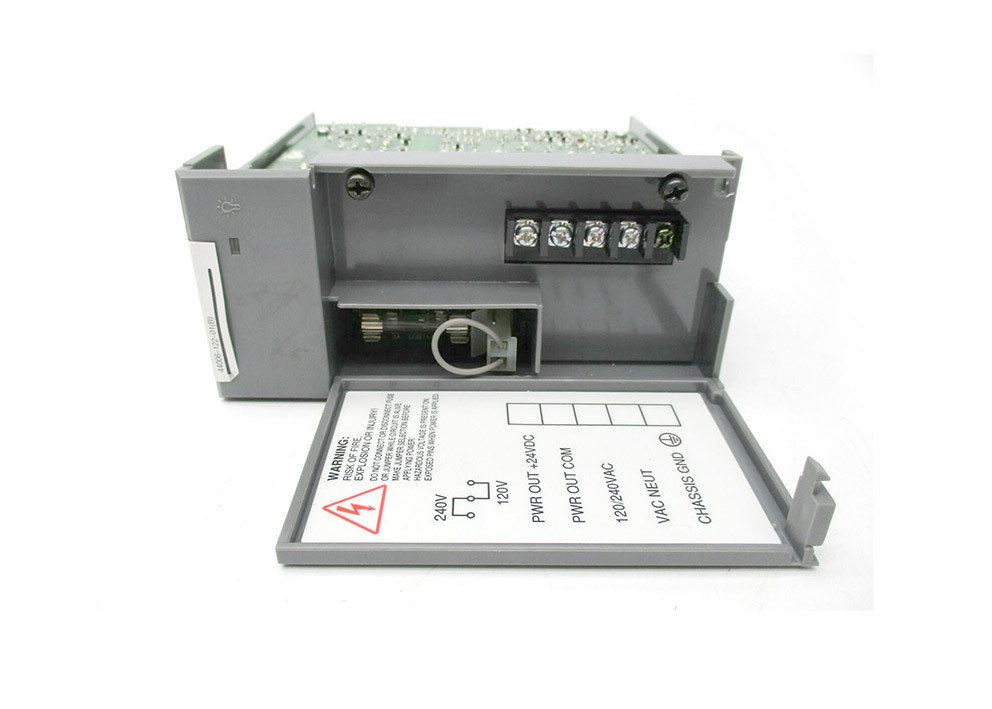

Входную перемычку необходимо установить перед подачей питания на блок питания 1746-P1 во время установки. Это связано с тем, что открытые контакты имеют опасное напряжение при подаче питания, что может привести к травме. Этот блок питания поставляется с защитой предохранителем, но это ограничено только защитой от пожарной опасности из-за короткого замыкания. Для условий перегрузки по току, предоставляемых пользователем, 1746-P1 серии A, произведенный в Японии, произойдет отключение питания и сбой ЦП, а процедура восстановления заключается в перезагрузке пользовательской программы.
Для 1746-P1 серии A, произведенного в Малайзии, ЦП продолжает работать, но происходит отключение питания пользователя 24 Вольта постоянного тока, а процедура восстановления заключается в устранении условия перегрузки по току. При пониженном напряжении блок питания 1746-P1 продолжит работу контроллеров SLC 500 в течение короткого времени и прекратит подачу питания на контроллеры, когда входное напряжение упадет ниже рекомендуемого рабочего диапазона на время, превышающее время удержания ЦП. Для блока питания 1746-P1 время удержания ЦП составляет 20 мс при полной нагрузке и 3000 мс при отсутствии нагрузки. Операции возобновятся, как только блок питания получит нормальное входное напряжение.
1746-P1 - это блок питания SLC 500. Этот программируемый логический компонент (PLC) является необходимым модулем для работы стойки SLC 500. Он обеспечивает питание объединительной платы, которое используется большинством модулей, прикрепленных к шасси, для включения каждой электрической цепи, чтобы она стала работоспособной.
Этот модуль блока питания имеет требование по линейному напряжению 85 - 132 / 170 - 265 В переменного тока с частотой 47-63 Гц. Помимо обеспечения питания объединительной платы, этот модуль способен обеспечивать напряжение 18-30 В постоянного тока с током 200 мА. Этот блок питания имеет встроенный предохранитель, который можно заменить номером детали 1746-F1. Он также имеет защиту от перегрузки по току, предоставляемую пользователем, рассчитанную на 15 Ампер.
Благодаря блокам питания контроллеры SLC 500 способны работать, даже если входное напряжение питания падает ниже уровня рабочего напряжения. Эта функция известна как время удержания ЦП. Программа и данные ввода/вывода продолжают сканироваться в течение ограниченного периода времени. Если питание вернется к нормальному уровню напряжения, процессор может продолжать работать нормально. Для 1746-P1 время удержания ЦП составляет 20 мс при полной нагрузке и 3000 мс при отсутствии нагрузки.
Этот блок питания устанавливается в крайнем левом положении шасси SLC 500. Независимо от того, является ли это основной, расширительной или удаленной стойкой ввода/вывода, положение установки одинаково. Для каждого шасси требуется только один (1) блок питания.
