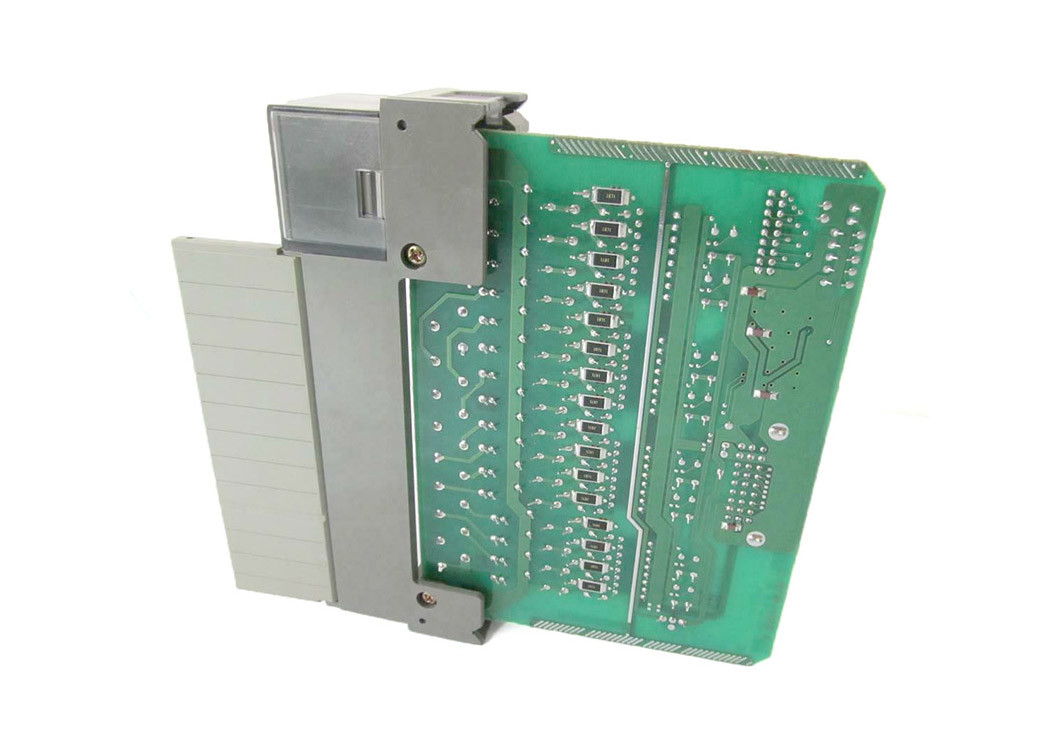

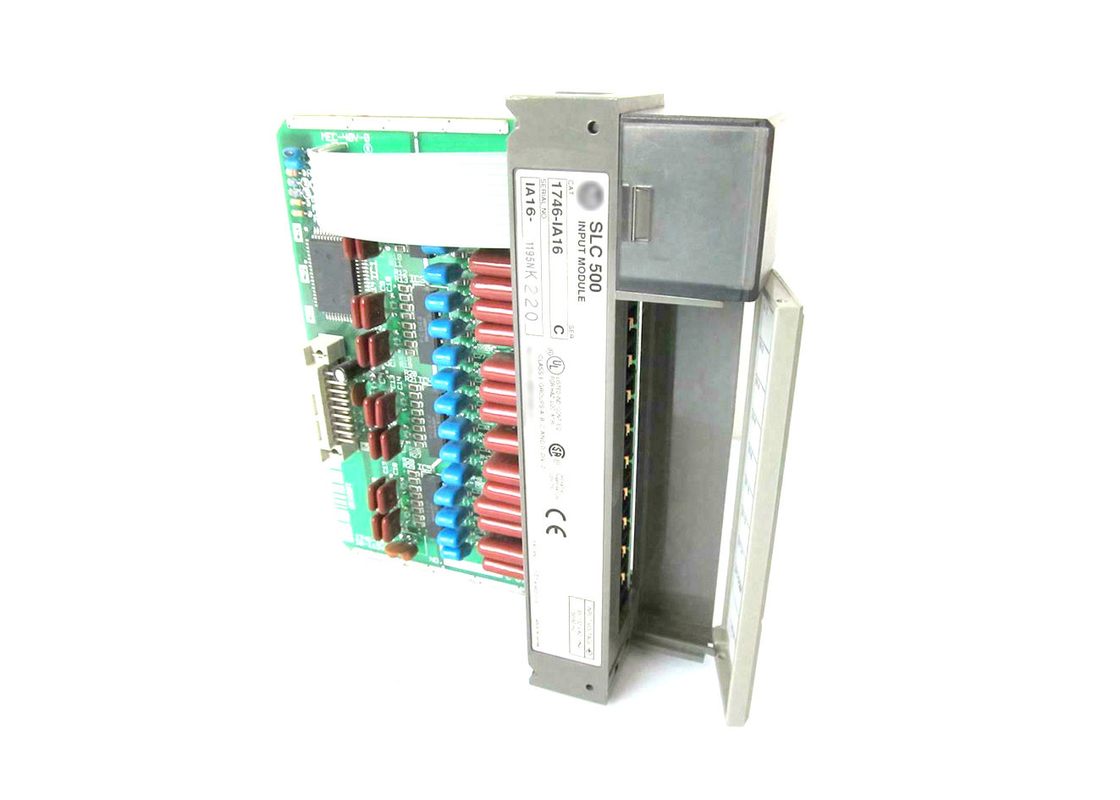

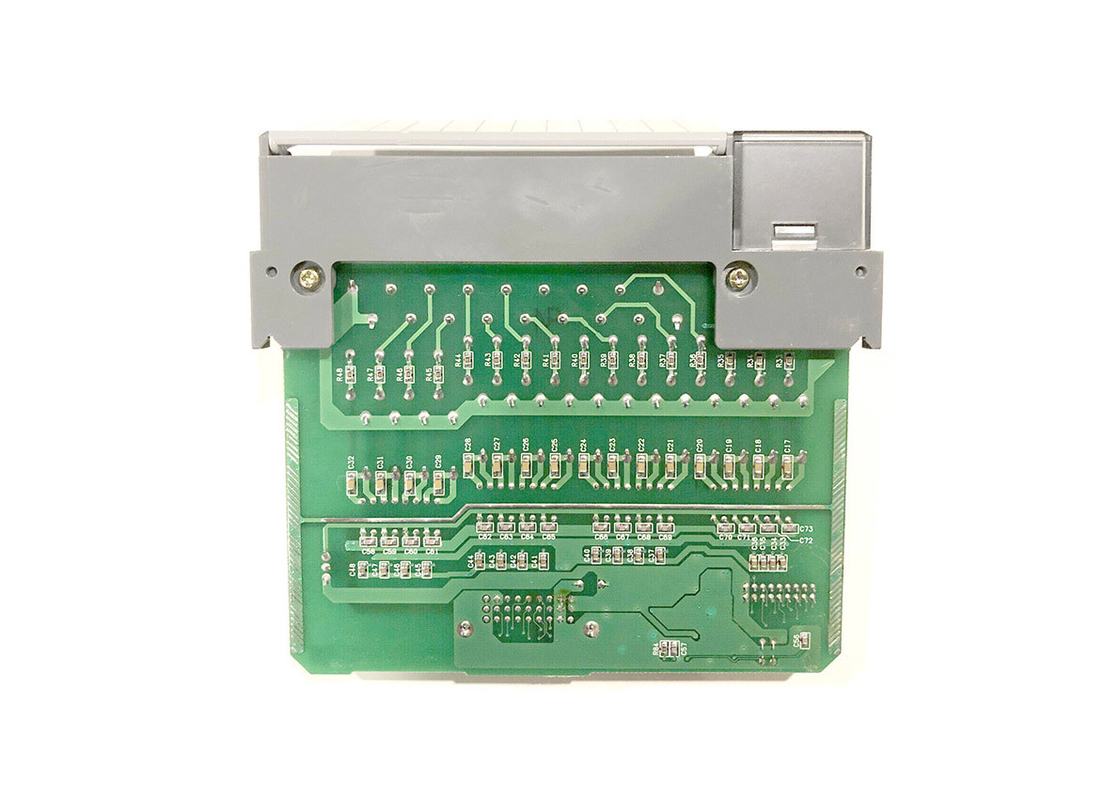

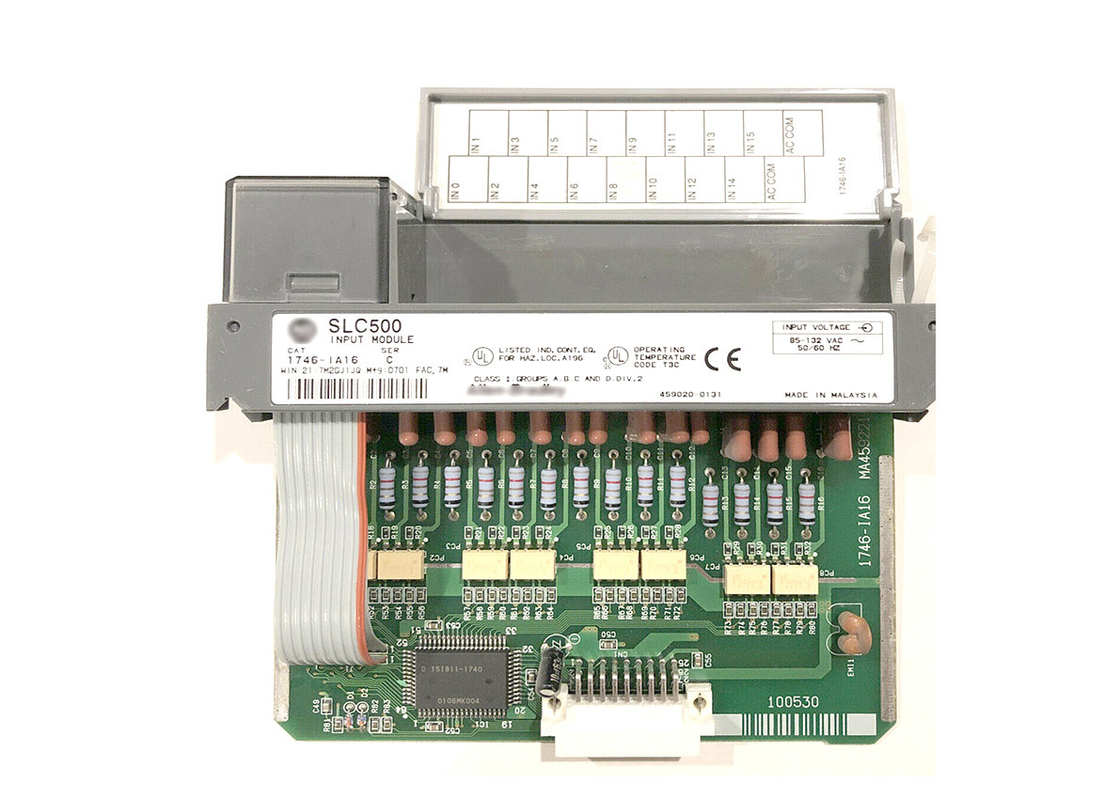

Ален-Брэдли 1746-IA16, 85-132 вольт AC, модуля входного сигнала AC SLC 500 цифров
-
-
Большие изображения :
Ален-Брэдли 1746-IA16, 85-132 вольт AC, модуля входного сигнала AC SLC 500 цифров
|
Подробная информация о продукте:
| Место происхождения: |
США |
| Фирменное наименование: |
AB |
| Номер модели: |
1746-ИА16 |
Оплата и доставка Условия:
| Количество мин заказа: |
1 |
| Цена: |
negotiable |
| Упаковывая детали: |
Новый в первоначальной коробке |
| Время доставки: |
5-8 дней работы |
| Условия оплаты: |
T/T |
| Поставка способности: |
100 |
|
Подробное описание продукта
| бренд: |
Ален-Брэдли |
Модель: |
1746-IA16 |
| Серия: |
SLC 500 |
Тип модуля: |
Модуль входного сигнала AC цифров |
| Течение Backplane (5 вольт DC): |
85 milliamps |
Ряд напряжения тока: |
85-132 вольты AC |
| Задержка сигнала: |
35 или 45 миллисекунд |
Течение Backplane: |
(5 вольт DC) 85 milliamps |
| Высокий свет: |
PLC изолировал модуль выхода реле, 48VDC цифров я модуль o, Модуль выхода логики PLCs положительный |
Аллен-Брэдли 1746-IA16, 85-132 вольт переменного тока, SLC 500 цифровой модуль ввода переменного тока
Технические спецификации для 1746-IA16
| Производитель |
Роквелл Автоматизация |
| Бренд |
Аллен-Брэдли |
| Номер части/номер каталога |
1746-IA16 |
| Серия |
SLC 500 |
| Тип модуля |
Цифровой модуль ввода переменного тока |
| Диапазон напряжения |
85-132 вольт переменный |
| Ток на заднем плане (5 вольт постоянного тока) |
85 миллиампер |
| Вводные материалы |
16 |
| Задержка сигнала |
35 или 45 миллисекунд |
| Выключенный ток |
2 миллиампера |
| Ток на заднем плане |
(5 вольт постоянного тока) 85 миллиампер |
| Слот |
1 |
| Задержка сигнала, включенная |
35 мс |
| Соединение В/В |
1746-HT и 1746-HCA |
| Отсрочка сигналов, отключено. |
45 миллисекунд |
| Ответ на шаг |
100 миллисекунд в, 2,5 миллисекунд в. |
| UPC |
10662468067086 |
| Напряжение в состоянии "OFF", максимум |
50В переменного тока |
| Программное обеспечение |
RSLogix 500 |
Около 1746 года
AB 1746-IA16 - модуль ввода переменного тока, совместимый для использования в качестве компонента платформы контроллера SLC 500.Этот входный модуль имеет шестнадцать (16) каналов, которые принимают напряжение сигнала переменного тока в диапазоне 85-132 VAC.
Входные модули являются необходимыми компонентами любого программируемого логического контроллера (PLC), поскольку они обеспечивают интерфейс в режиме реального времени для дискретных устройств в процессе.Он представляет собой фактическое состояние сигнальных устройств для ссылки контроллера для обработки логики. Большинство систем ПЛК выполняют сканирование ввода в качестве основной фазы для выполнения пользовательской программы. Если входные сигналы не обнаруживаются, контроллер не будет иметь ссылки для выполнения программы.
Этот модуль ввода переменного тока имеет двадцать (20) терминалов.Крайний блок этого модуля съемный, что позволяет заменить входный модуль, исключая при этом необходимость вновь подключить входные окончания.
Этот входный модуль может быть настроен с помощью программного обеспечения RSLogix 500. Он имеет регулируемые параметры для тонкой настройки работы модуля.Нет ограничений при установке 1746-IA16 до тех пор, пока шасси имеет доступные слоты для поддержки установкиЭтот модуль может быть установлен в фиксированном аппаратном или модульном контроллере в стиле аппаратного, локально или в раковине расширения.
Этот модуль относится к модулю ввода SLC 500 AC с рабочей напряжением 100-120VAC. Для работы под напряжением 200/240VAC номер части 17460IM16.Оба модуля не предлагают внутренние защитные схемыЛюбое входное устройство переменного тока, которое будет подключено к этому модулю, должно быть совместимо с входной точкой SLC 500.
AB 1746-IA16 весит 0,34 кг и имеет размеры 5 x 2 x 6 (13 см x 5 см x 15 см).Модуль имеет категорию напряжения входного сигнала переменного тока 100 - 120В с 16 точками на общий и 16 входами. 1746-IA16 - это приложение для ввода общего назначения. Монтаж является шасси-типа и имеет 16 каналов. Рабочее напряжение варьируется от 85 до 132 В входного сигнала переменного тока.Он имеет 16-канальный цифровой модуль ввода переменного тока для программируемого контроллераРабочее напряжение 85-132 Вт переменного тока при рабочей частоте 47-63 Гц. Потребление потока на заднем плане при 5 Вт постоянного тока составляет 0,085 мА и 0,0 А при 24 Вт постоянного тока.
Сигнал отсрочки включения достигает максимума в 35 мс, а сигнал отсрочки выключения - максимума в 45 мс. При этом максимальное напряжение в состоянии выключения достигает 30 В переменного тока и тока в состоянии выключения 2 мА.Входной ток при 120В переменного тока составляет 12 мА номинально1746-IA16 имеет максимальную продолжительность впадающего тока до 500 микросекунд и максимальный входящий ток 0,8 мА.
