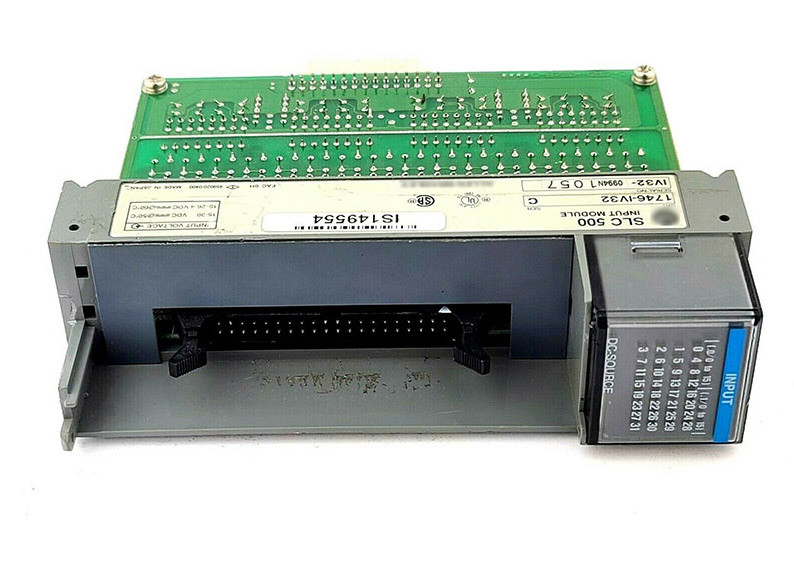

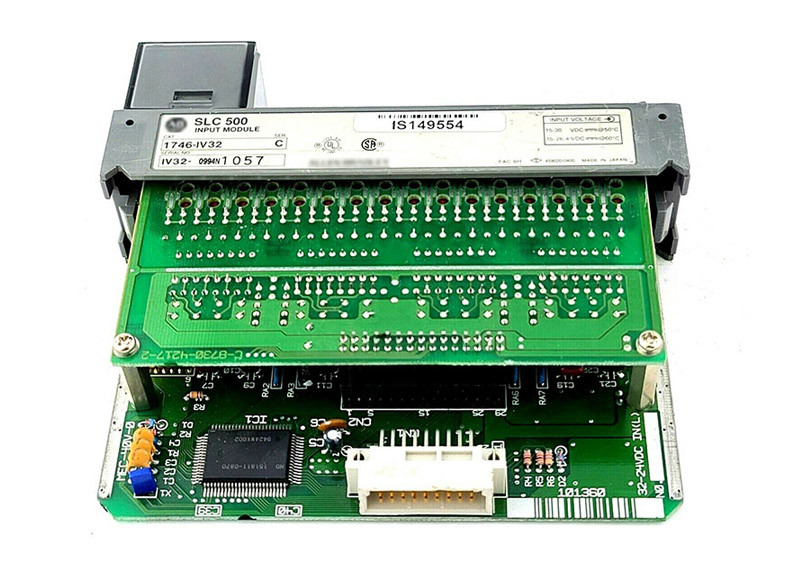

Ален-Брэдли 1746-IV32, модуль входного сигнала SLC 500 дискретный, входной сигнал 24VDC

1746-IV32 - это SLC 500 32-канальный цифровой входный модуль AB.Это модуль ввода постоянного тока 24V с 32 входами и 8 точками на сжиженный общий, который фиксируется в любом слоте шасси SLC 500Он имеет диапазон рабочего напряжения от 15 до 30 В постоянного тока при 50 °C и диапазон от 15 до 26,4 В постоянного тока при 60 °C, а также имеет ток задней плоскости 0,05 А при 5 В постоянного тока.1746-IV32 имеет не подлежащий замене электронно-сплавленный общий с предохранителем номиналом 2.5А и обеспечивает изоляцию от задней плоскости от 60 до 1500 В.Срок задержки сигнала в точках ввода составляет максимум 3 мс для состояния включения и отключения, а максимальный ток модуля в состоянии отключения составляет 1.5mA. Он также имеет минимальное напряжение в состоянии включения 15В постоянного тока и максимальное напряжение в состоянии отключения 5В постоянного тока. У него номинальный входный ток 5,1mA в точке, а максимальное рассеивание тепла в каждой точке равняется 0.2W с совокупностью 61746-IV32 является сертифицированным CE, CSA и UL и обеспечивает стандартную ICS 2-230 Шумостойкость NEMA. Он разработан и протестирован, чтобы выдерживать рабочие вибрации 2.5G на частоте 57-200 Гц с испытанием пикового смещения 0Рабочая температура составляет от 0 до 60 °C при относительной влажности 5-95%.

AB 1746-IV32 - модуль дискретного ввода, являющийся компонентным модулем линейки продуктов SLC 500.с тридцать двумя (32) входными каналами, сгруппированными в четыре (4) из восьми (8) каналов каждый.

Каждый канал этого модуля работает в диапазоне напряжения от 15 до 30 вольт постоянного тока при 50 градусах Цельсия и от 15 до 26,4 вольт постоянного тока при 60 градусах Цельсия.050 ампер @ 5 вольт постоянного тока и 0 ампер @ 24 вольт постоянного тока с изоляцией канала от задней плоскости 1500 вольт переменного тока в течение 1 минуты.

Канал модуля имеет максимальную задержку сигнала в 3 миллисекунды для перехода на включение и выключение.0 Вольт постоянного тока и максимальный отключенный ток равен 1Номинальный входный ток этого модуля составляет 5,1 миллиампера при 24 вольтах постоянного тока.

1746-IV32 доступен в четырех (4) сериях - в частности, серии A, B, C и D. Серии A, B и C поставляются с предохранителем на вход общий, что означает, что четыре (4) внутренне установленные,Незаменяемые предохранители являются неотъемлемой частью этой серииМодули серии D не имеют внутреннего группового слияния.

1746-IV32 может быть установлен на любом шасси SLC 500. Аналогичным образом, он может использоваться в качестве входного модуля любого процессора SLC 500.и распределенные стойки ввода/вывода.
