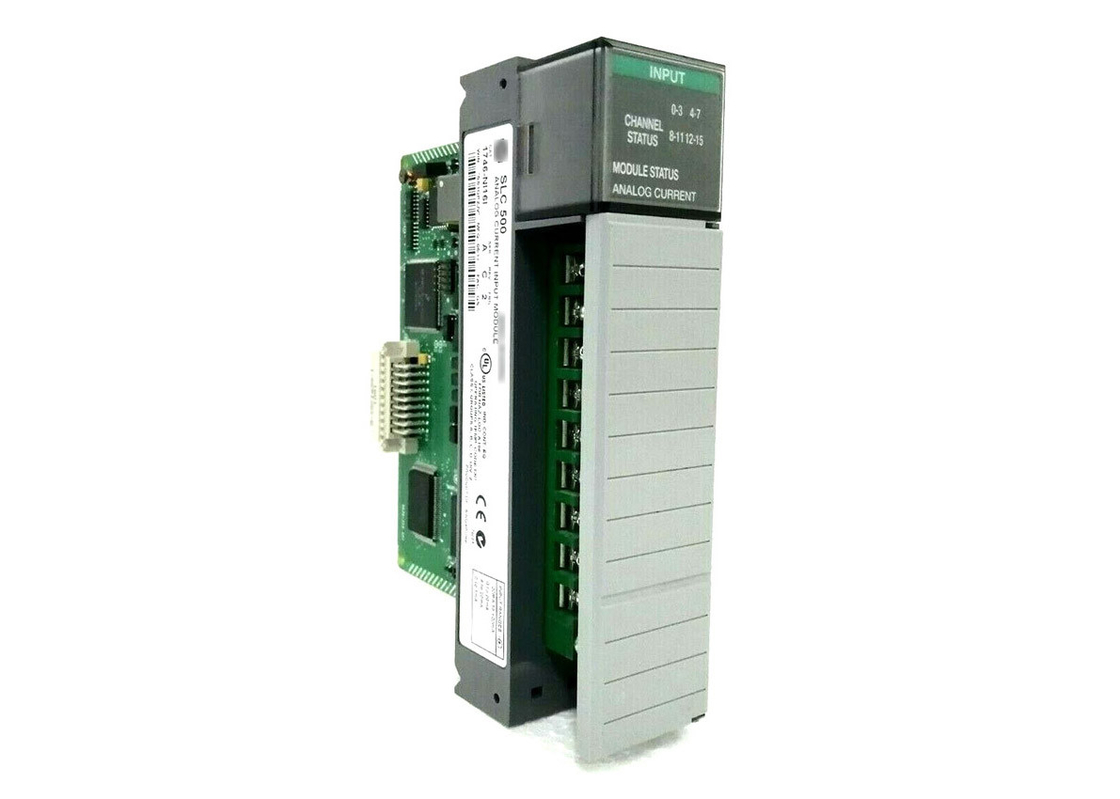

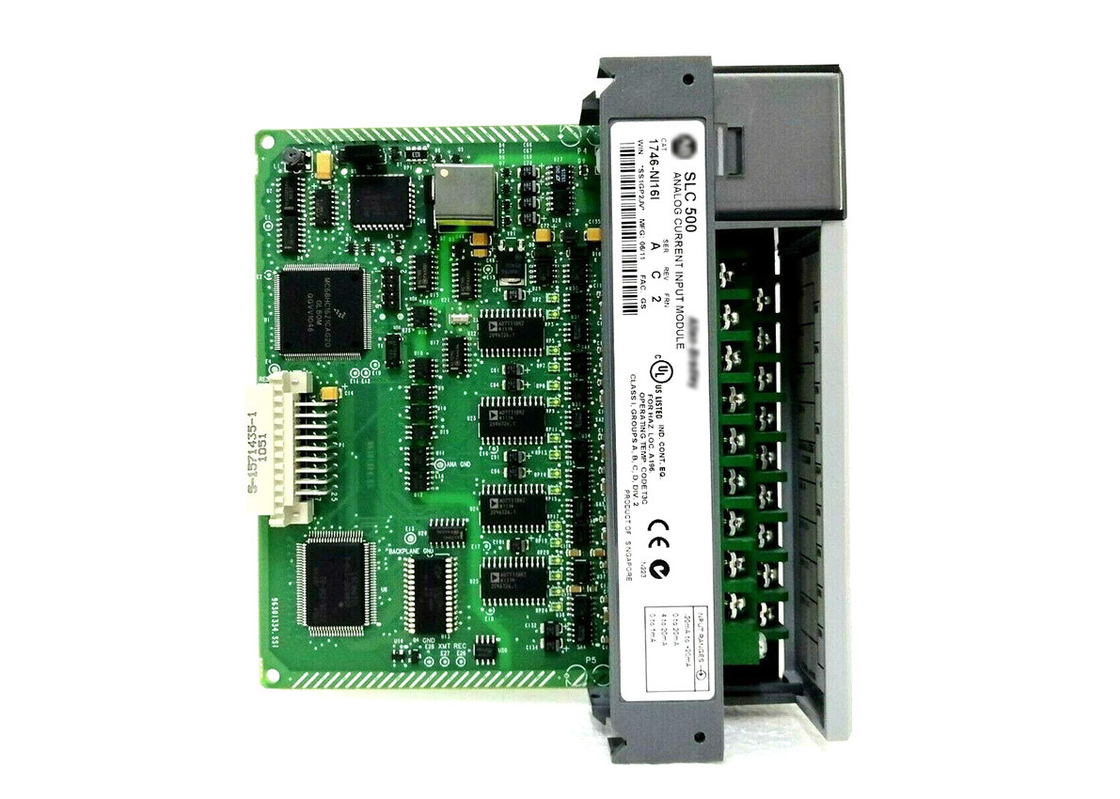

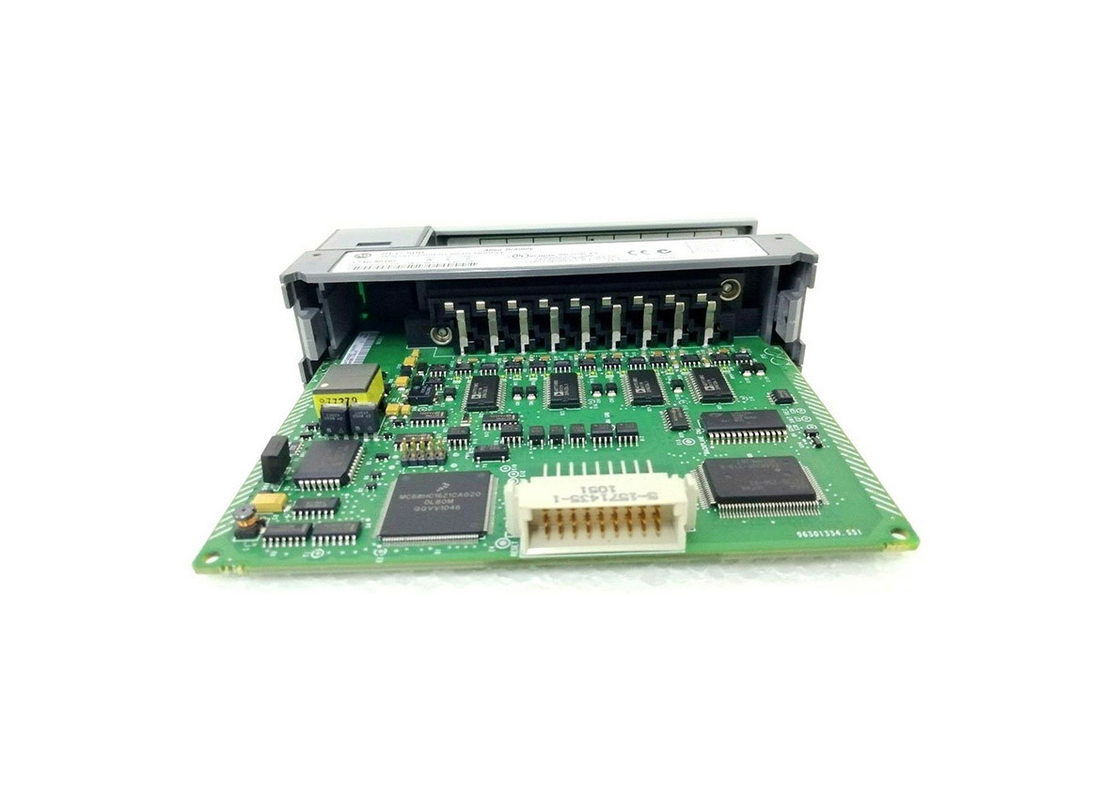

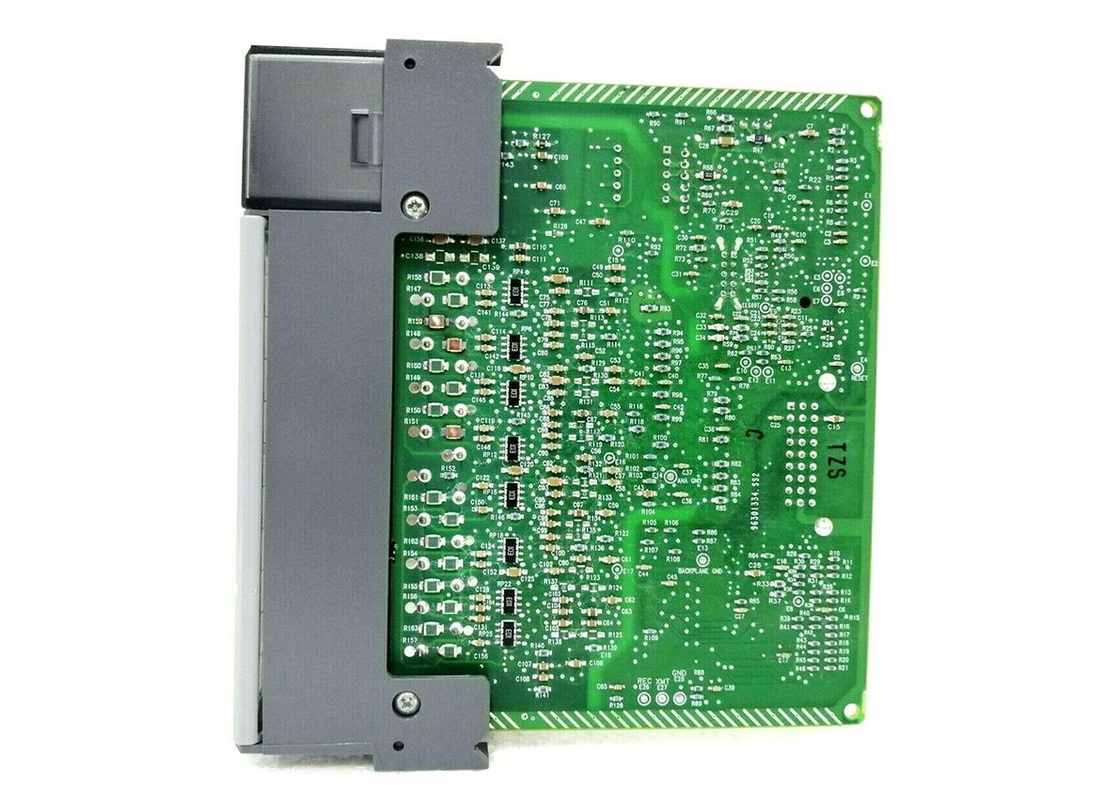

Ален-Брэдли 1746-NI16I, модуль I/O аналога Одно-слота SLC 500

Allen Bradley 1746-NI16I - аналоговый входный модуль с 16-битным разрешением и 16 входными каналами.Его задний ток при 5 вольтах составляет 125 мАЕго потребление мощности на заднем плане составляет 2425 Вт (0,625 Вт при 5 Вт постоянного тока и 1,8 Вт при 24 Вт постоянного тока).Общий режим напряжения диапазона этого модуля +/-10.25 вольт относительно аналогового общего терминала.

Эта установка имеет относительную влажность от 5% до 95% без конденсации.Его рабочая температура составляет от -25 до 60 градусов по Цельсию (-13 до 140 градусов по Фаренгейту), в то время как его нерабочая температура составляет от -40 до 85 градусов по Цельсию (-40 и 185 градусов по Фаренгейту). Его входной импеданс составляет 249; его максимальное входное напряжение составляет ±8 Вольт между аналоговым общим и любым входным терминалом, а максимальное входное токовое напряжение составляет ±30 мА. Тепловое рассеивание этого модуля составляет 2.43 ВтПри установке модулей в шасси не требуется снимать терминальные блоки из модуля.если блокировка терминала удалена, используйте этикетку, расположенную рядом с терминальным блоком, для определения местоположения и типа модуля.

Аналоговые входы используются для интерфейса аналоговых переменных процесса для измерения его величины. It is primarily used to monitor or used as feedback signal for closed loop control systems to implement manual or automatic control with the use of control methods typically Proportional-Integral-Derivative (PID) algorithmБез этого обратного сигнала автоматическое управление не может быть полностью реализовано.

Хотя программное обеспечение RSLogix 500 может быть настроено на работу модуля и рабочий сигнал. Другие параметры также могут быть определены для тонкой настройки работы модуля.Он имеет пользовательский выбираемый формат данных, который, например, инженерные единицыПропорциональное число с диапазоном от -32,768 до +32,767 и пропорциональное число с диапазоном, определенным пользователем, только класс 3.Этот модуль также имеет возможность обнаружения открытой схемы ссылаясь на входный канал. Время действия модуля составляет менее 5 секунд. При подключении сигналов к модулю рекомендуется использовать кабель Belden #8761 или любой эквивалент. Использовать максимальный размер провода 14 AWG.До двух (2) проводов может быть завершено на терминалеЭто рекомендуется для предотвращения перегрузки и затруднения закрытия двери модуля.

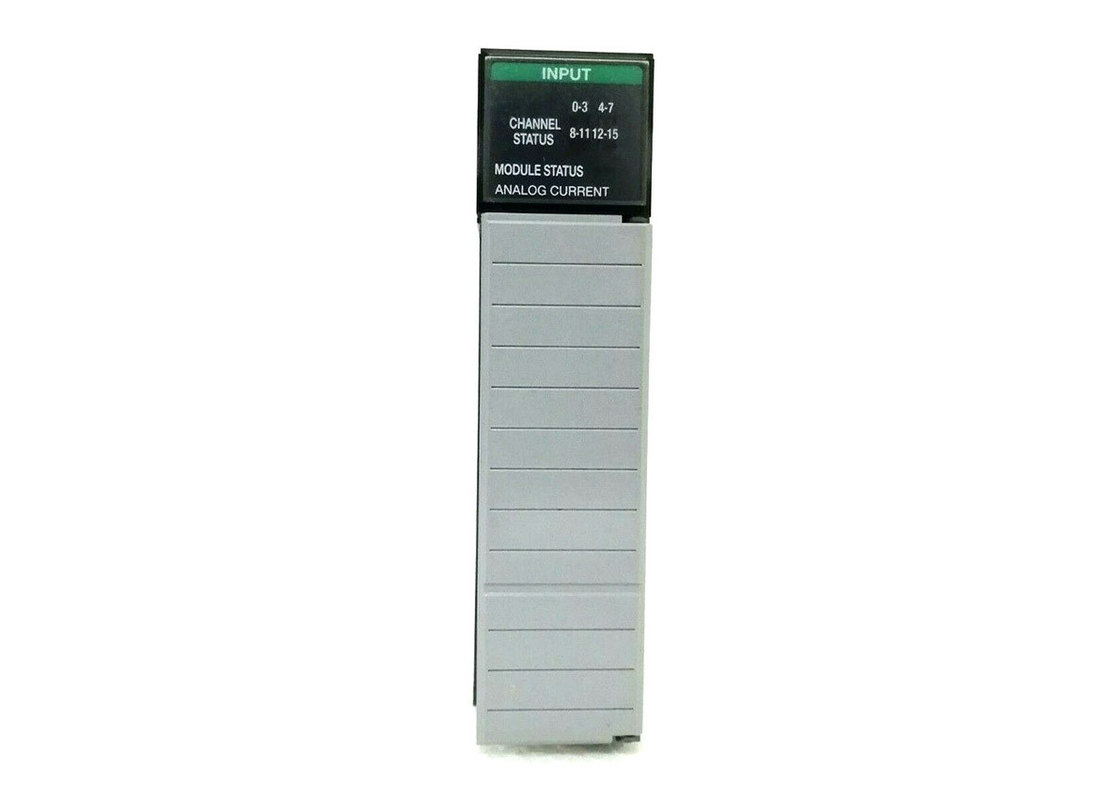

Этот аналоговый модуль высокого разрешения имеет 5 индикаторов зеленого состояния, по одному для каждой группы из 4 каналов.и один для статуса модуля, чтобы обеспечить визуальное обозначение состояния модуля и работы канала.
