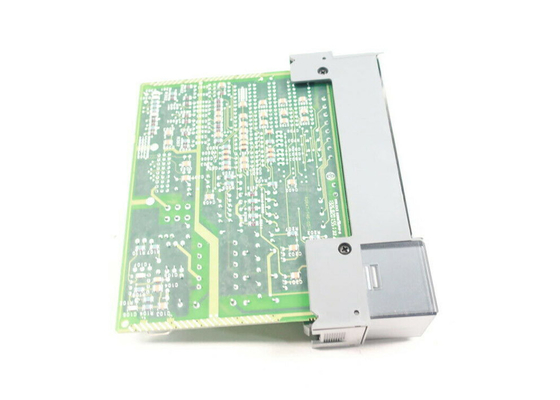

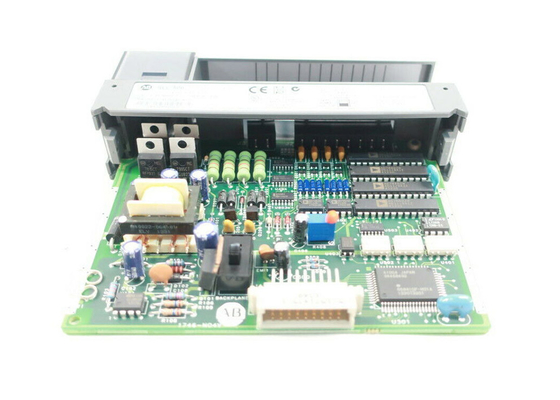

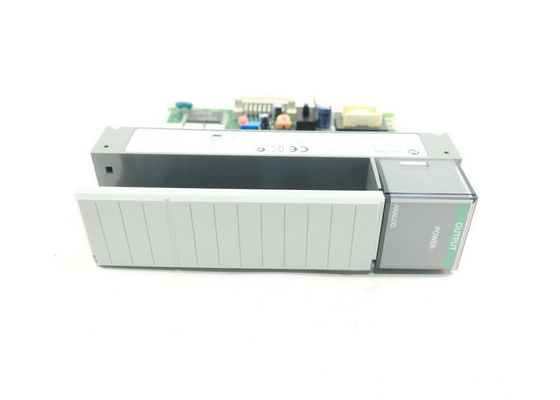

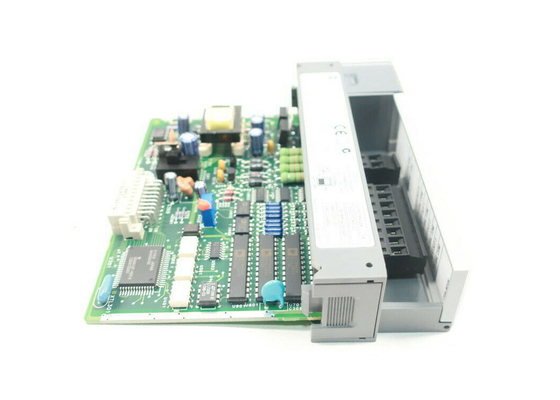

AB 1746-NO4V, модуль аналогового вывода SLC 500, 10 В постоянного тока
Технические характеристики 1746-НО4В
Производитель |
Роквелл Автоматизация |
Бренд |
Аллен-Брэдли |
Номер детали/номер по каталогу |
1746-НО4В |
Ряд |
СЛК 500 |
Тип модуля |
Модуль аналогового вывода |
Ток объединительной платы (5 В) |
55 миллиампер |
Выходы |
Четыре (4) |
Ток объединительной платы (24 В) |
145 мА |
Выходное напряжение |
от -10 до +10 В постоянного тока |
Выход полной шкалы |
10 В постоянного тока |
Метод преобразования |
Лестница Р-2Р |
Кодировка выходного напряжения |
от -32 768 до +32 764 |
Время обновления |
512 микросекунд |
Ток объединительной платы |
(5 Вольт) 55 миллиампер;(24 В пост. тока) 145 мА |
Разрешение |
14 бит |
Разрешение |
14 бит |
Ступенчатая реакция |
2,5 миллисекунды |
Ступенчатая реакция |
2,5 миллисекунды |
Индикаторы |
светодиоды |
СКП |
10662073735929 |
Рабочая температура окружающей среды |
от 0 до 60 градусов Цельсия |
О 1746-НО4В
AB 1746-NO4V представляет собой четырехканальный неизолированный стандартный модуль аналогового вывода напряжения SLC 500.Он имеет выходной диапазон от -10 до
10 В -1 LSB постоянного тока с номинальным током объединительной платы 55 мА при 5 В и 145 мА при 24 В.Внешний источник питания 24 В постоянного тока может использоваться с
этот модуль, активировав внешний переключатель SW1.Если мощность объединительной платы достаточна, мощность объединительной платы может использоваться в качестве источника питания этого
модуль вместо внешнего питания.1746-NO4V имеет полевую проводку для изоляции объединительной платы 500 В постоянного тока и максимальное реактивное сопротивление нагрузки.
1 мкФ и максимальный ток нагрузки 10 мА.
Этот модуль откалиброван на заводе и использует 16-битный бинарный формат связи с дополнением до двух.1746-NO4V заключен в
корпус открытого типа и устанавливается на шасси 1746.Он также оснащен светодиодным индикатором состояния и съемной клеммной колодкой (RTB).
Рекомендуемый размер провода для этого модуля — максимальный размер провода № 14 AWG.Время его обновления составляет 512 мкс для всех каналов, находящихся параллельно, и
он имеет время отклика 2,5 мс при 95%.Рабочая температура 1746-NO4V колеблется от 32 до 140 градусов по Фаренгейту, его
нерабочая температура колеблется от -40 до 185 градусов по Фаренгейту, а его относительная влажность без конденсации для эксплуатации и хранения составляет 5
до 95%.1746-NO4V имеет максимальный общий дрейф точности +/- 54 промилле/градус Цельсия по полной шкале.
Модуль AB 1746-NO4V представляет собой модуль аналогового вывода программируемого логического контроллера (ПЛК), который относится к продукту SLC 500.
Платформа.Выходные каналы этого модуля выдают сигнал напряжения в диапазоне от -10 до +10 В постоянного тока.
При установке этого модуля в шасси можно использовать определенные направляющие для определения идеального слота или назначения модуля шасси.
Учитываются два (2) общих фактора, таких как температура окружающей среды и электрический шум.Для электрических помех модуль рекомендуется
устанавливать вдали от источников переменного или постоянного напряжения высокого уровня.Кроме того, лучше всего устанавливать этот модуль вдали от источника питания системы.Для
Принимая во внимание температуру окружающей среды, рекомендуемым для установки является шасси, расположенное ближе всего к нижней части корпуса.
Этот модуль не поддерживает снятие под напряжением.Никогда не извлекайте этот модуль при подаче питания, так как это может привести к возникновению электрической дуги.
повреждение электронной схемы.Модуль также может быть установлен со съемной клеммной колодкой (RTB), установленной на его передней панели.Использовать
14 AWG и не более двух (2) проводов, подключенных к одной и той же клемме.Это должно предоставить место для устранения неполадок, а также
возможность закрыть крышку модуля.
Аналоговые выходы могут быть назначены выходу ПИД-регулятора, результату математической операции или ручному значению, введенному человеком-машиной.
Интерфейс (HMI) или Диспетчерское управление и сбор данных (SCADA).Это источники управляющих команд.Он также может быть использован для
повторно передавать сигналы для ссылки на другие устройства для реализации их приложений мониторинга, записи и преобразования.Для автономного
контроллеры, которые требуют координации управления, например функции распределения нагрузки, аналоговые выходы могут использоваться для отправки опорного сигнала всех
задействованные контроллеры и устройства.
