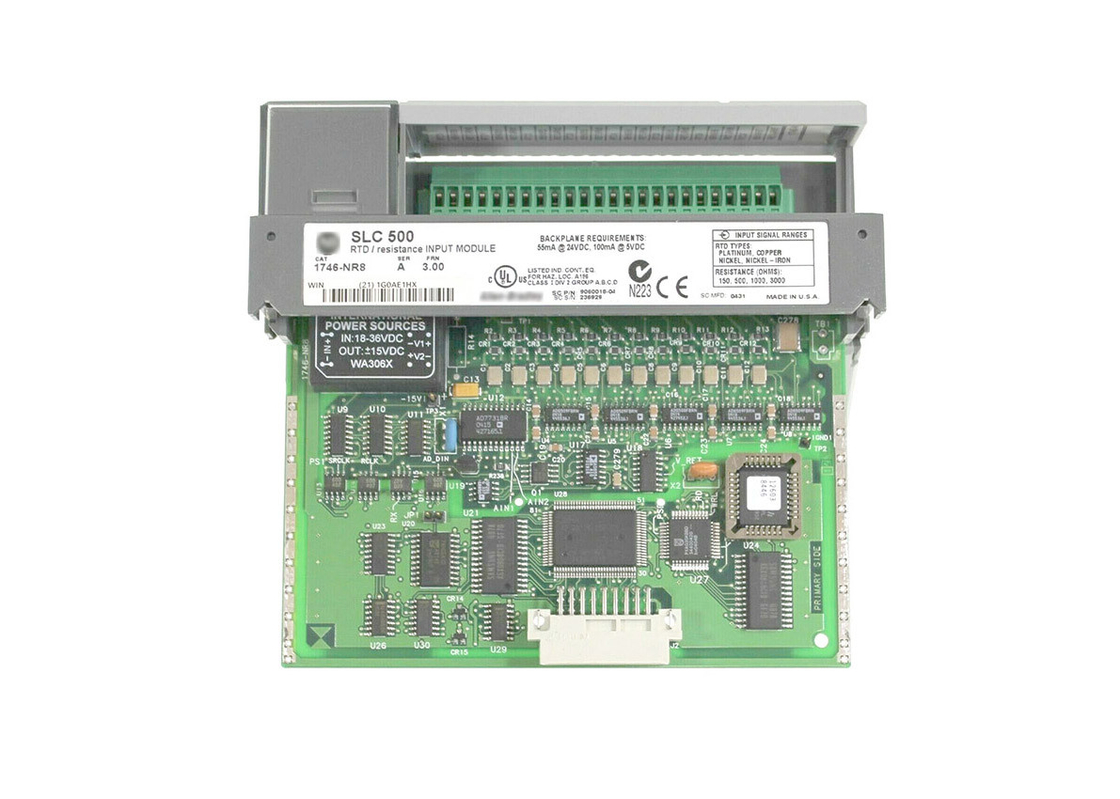

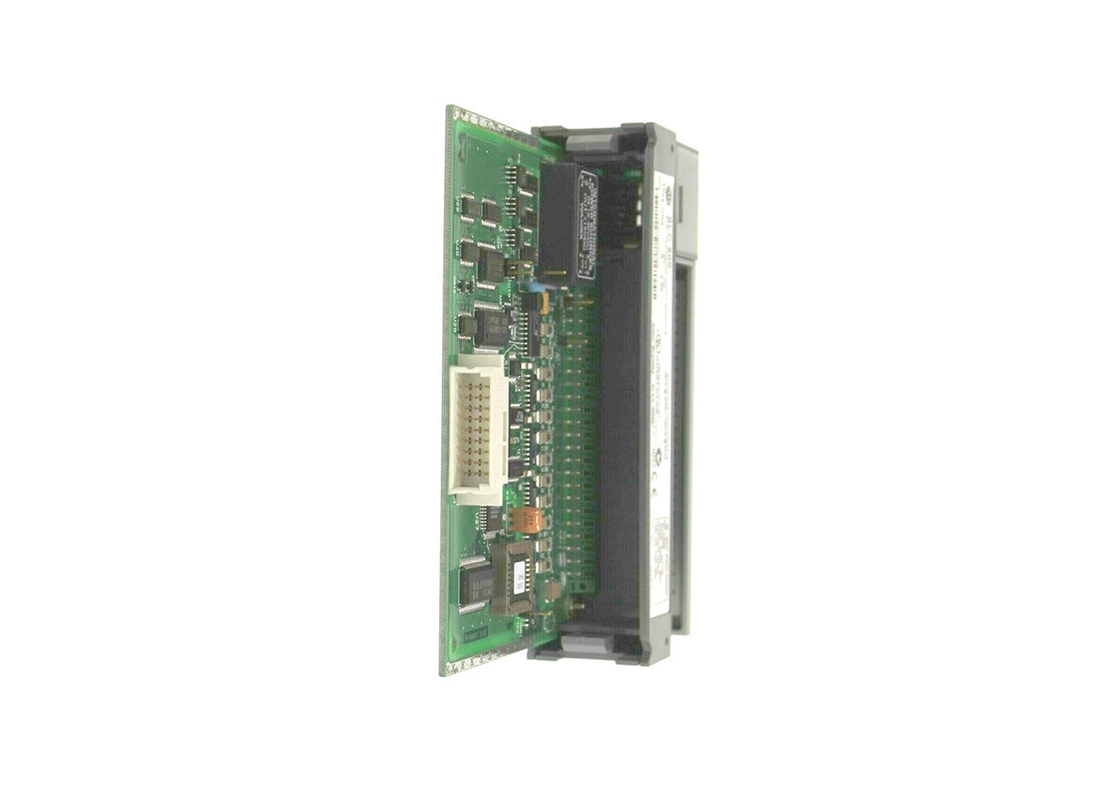

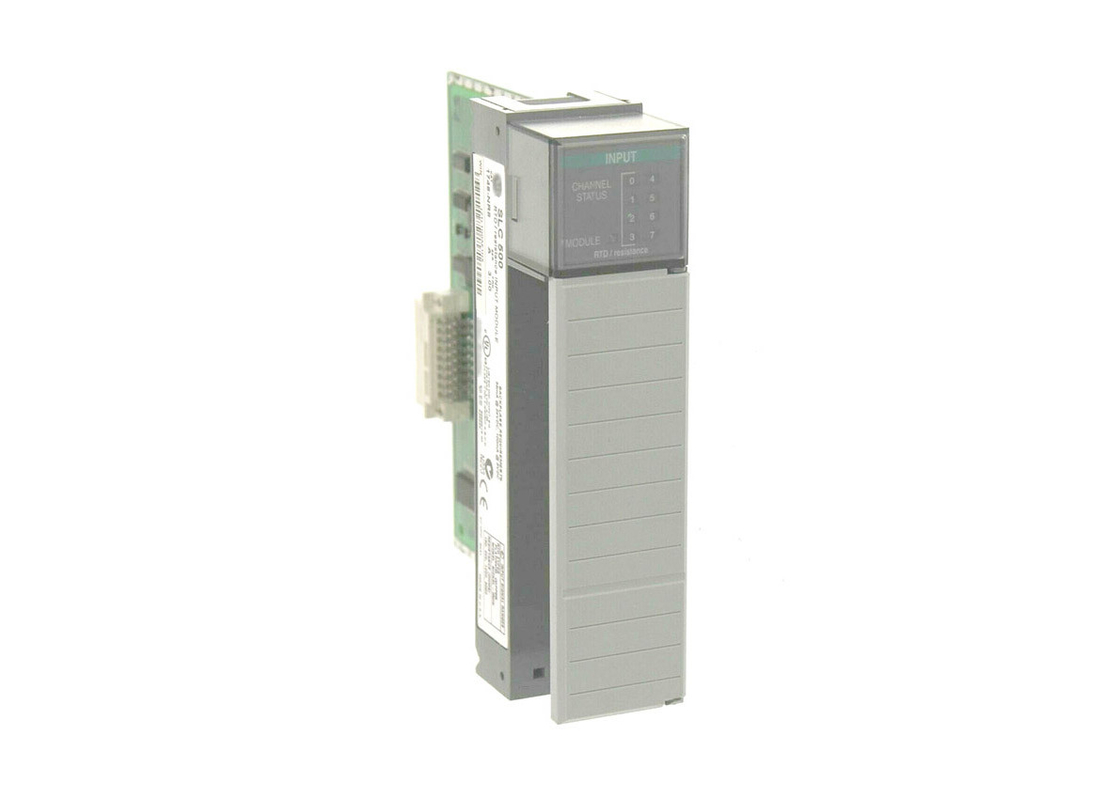

AB 1746-NR8, SLC 500 RTD/Resistance Аналоговый входный модуль, 100 миллиампер
Технические спецификации для 1746-NR8
| Бренд |
AB |
| Производитель |
Роквелл Автоматизация |
| Серия |
SLC 500 |
| Номер части/номер каталога |
1746-NR8 |
| Вводные материалы |
8 |
| Тип модуля |
РТД/модуль аналогового ввода сопротивления |
| Ток на заднем плане (5 вольт) |
100 миллиампер |
| Нет, если Входы |
Восемь (8) |
| Ток на заднем плане (24 вольт) |
55 миллиампер |
| Совместимые датчики RTD |
Платина (385) 100, 200, 500 и 1000; платина (3816) 100, 200, 500 и 1000; медь (426) 10, никель (618) 120, никель (672) 120 и никель железо (518) 604. |
| Время обновления |
от 6 до 2 миллисекунд |
| Совместимый диапазон ввода сопротивления |
0 - 150 Оммов, 0 - 500 Оммов, 0 - 1000 Оммов и 0 - 300 Оммов |
| Ток на заднем плане |
100 mA @ 5VDC; 55 mA @ 24VDC |
| Потребление электроэнергии на заднем плане |
1Максимально 0,82 Вт (0,5 Вт при 5 Вт постоянного тока, 1,32 Вт при 24 Вт постоянного тока) |
| Ответ на шаг |
60 миллисекунд, 2,5 миллисекунд. |
| Ответ на шаг |
60 миллисекунд, 2,5 миллисекунд. |
| Местонахождение шасси |
Любой слот, кроме слота 0 |
| Диапазон рабочей температуры |
От 32 до 140 градусов по Фаренгейту |
| Резолюция |
0,01 градуса Цельсия. |
| UPC |
10611320271727 |
| Операционная температура |
от 0 до 60 градусов Цельсия |
| СООНСП |
32151705 |
| Температура хранения |
-40 до 85 градусов Цельсия. |
| Метод преобразования A/D |
Сигма-дельта модуляция |
Около 1746-NR8
1746-NR8 является детектором температуры сопротивления (RTD) / модулем сопротивления. Этот модуль принимает сигналы сопротивления от датчиков RTD, таких как Platinum (385) 100, 200, 500 и 1000; Platinum (3816) 100,200, 500 и 1000; медь (426) 10, никель (618) 120, никель (672) 120, и никель железо (518) 604 и значения прямого сопротивления от 0 до 150 Ом, от 0 до 500 Ом, от 0 до 1000 Ом и от 0 до 300 Ом.
Этот модуль используется исключительно для систем SLC 500. Он может быть специально использован с двумя (2) вариантами SLC 500, такими как фиксированный и модульный аппаратный стиль.Он занимает одно место в любом используемом шасси и вместо этого не требует внешнего источника питания, этот модуль питается от питания задней плоскости, генерируемого питанием системы.
Этот модуль в основном используется для температурных приложений, поскольку датчики RTD специально используются для измерения показаний температуры.Состояние сопротивления этого модуля применимо для измерения смещения или движения или механических устройствОбычно он используется для измерения длины пути, движения, отраженного уменьшением и увеличением показания сопротивления.
Этот модуль поддерживает 2-Wire, 3-Wire и 4-Wire RTD датчики. Для 2-Wire RTD, рекомендуемые провода Belden 9501 защищенный кабель или эквивалент. Для 3-Wire или 4-Wire RTD,используйте Belden 9533 или Belden 83503 кабеляДля 2-проводной RTD, избегайте длинных кабельных проходов, так как это уменьшает точность измерения.эффект или длинные провода могут быть сведены к минимуму с помощью кабеля более низкого размера, такого как AWG # 16 провода вместо AWG # 24. В основном используйте кабель с меньшим сопротивлением на ногу. Терминалы съемного терминального блока (RTB) предназначены только для подключения одного провода.
Состояние канала может контролироваться с помощью индикатора светодиода, а действие модуля может контролироваться с помощью индикатора состояния светодиода.Этот модуль имеет низкопроходный цифровой фильтр и программируемые фильтры вводаМодуль аналогового цифрового преобразования - сигма-дельта модуляция.Процесс автоматической калибровки происходит каждый раз, когда модуль включается, который также программируется на определенный цикл каждые 5 минут.. Типы RTD, присутствующие на модуле 1746-NR8, - это медь, платина, никель-железо и никель.
Потребление энергии на заднем плане модуля 1746-NR8 составляет максимум 1,82 Вт, а потребление энергии составляет 0,5 Вт при 5 Вт постоянного тока и 1,32 Вт при 24 Вт постоянного тока.Потребление тока на заднем плане 1746-NR8 ′′ составляет 100 мА при 5 вольтах постоянного тока и 55 мА при 24 вольтах постоянного токаЕго максимальное напряжение общего режима составляет +/- 1 вольт, в то время как его максимальная постоянная перегрузка составляет +/- 5 мА для тока и +/- 5 вольт постоянного тока.Изоляционное напряжение модуля 1746-NR8 непрерывно на 5 Вт постоянного тока между каналами и 500 Вт переменного тока в течение 1 минуты между входами и задней плоскостьюЕго рабочая температура составляет от 32 до 140 градусов по Фаренгейту, температура хранения - от -40 до 185 градусов по Фаренгейту,и его относительная влажность неконденсирующейся составляет от 5 до 95%.
