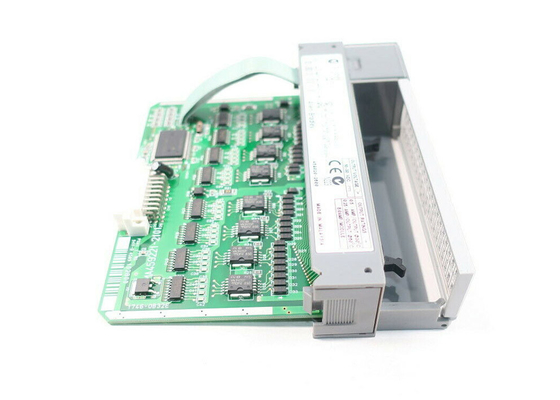

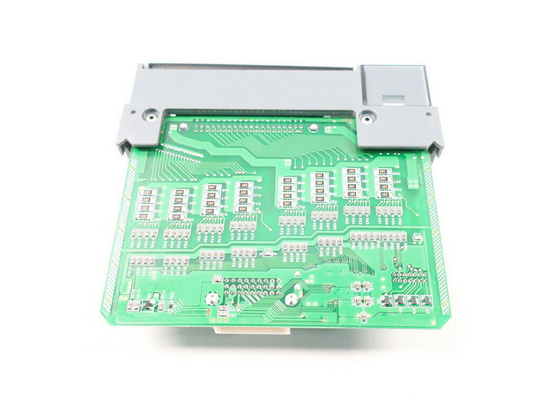

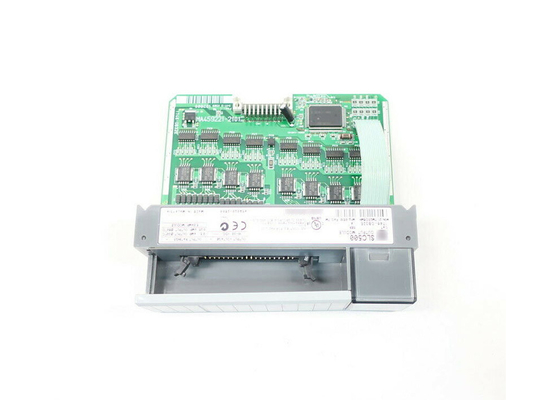

AB 1746-OB32, модуль цифрового выхода постоянного тока SLC 500, 24 В постоянного тока
Технические характеристики для 1746-OB32
| Производитель |
Rockwell Automation |
| Бренд |
AB |
| Номер детали/каталожный номер |
1746-OB32 |
| Серия |
SLC 500 |
| Тип модуля |
Модуль цифрового выхода постоянного тока |
| Выходы |
32 |
| Диапазон напряжений |
5-50 Вольт постоянного тока |
| Ток/выход |
0,5-0,25 ампер |
| Количество выходов |
Тридцать два (32) |
| Ток/модуль |
8 ампер |
| Точка на общий |
Шестнадцать (16) |
| Ток объединительной платы (5 Вольт) |
190 миллиампер |
| Номинальный выход |
24 В постоянного тока |
| Применения |
Высокий ток |
| Применения |
Высокий ток |
| Реакция на скачок |
60 миллисекунд на входе, 2,5 миллисекунды на выходе |
| Ток объединительной платы |
(5 Вольт)190 мА |
| UPC |
10662468092903 |
| Задержка сигнала, ВКЛ |
0,1 мс |
| UNSPSC |
32151705 |
| Задержка сигнала, ВЫКЛ |
1,0 мс |
| Электронная защита |
Нет |
О модуле 1746-OB32
1746-OB32 - это 32-канальный модуль цифрового выхода от AB. Это модуль выхода постоянного тока низкой мощности высокой плотности, совместимый для
установки в любой доступный слот шасси 1746, кроме слота 0. Выходное напряжение составляет 24 В постоянного тока. 1746-OB32 имеет 32 выхода с 16 точками на общий и имеет рабочий диапазон напряжений от 5 до 50 В постоянного тока. Модуль 1746-OB32 потребляет 0,19 А тока объединительной платы при 5 В постоянного тока
и обеспечивает изоляцию выходной цепи, проверенную при 1500 В переменного тока в течение 1 минуты. Он имеет максимальное время задержки сигнала 0,1 мс во включенном состоянии и
1 мс в выключенном режиме, а максимальный ток утечки в цепи в выключенном состоянии составляет 1 мА.
1746-OB32 имеет номинальный ток 0,25 А при 0-60 градусах Цельсия на каждой выходной точке и минимальную нагрузку по току 1 мА для каждого выходного
канала. Модуль имеет средний номинальный ток 8 А и ток 2 А на общий. Максимальная потеря напряжения в цепи во включенном состоянии
составляет 1,2 В при 0,5 А, и он имеет скачок 1,0 А на 1 мс, повторяемый каждые 2 с на каждой выходной точке, рассеивание мощности 0,172 Вт на точку,
и общее рассеивание тепла модуля 6,45 Вт.
Рабочая температура 1746-OB32’s составляет от 0 до 60 градусов Цельсия (от 32 до 140 градусов по Фаренгейту) при влажности 5-95% без конденсации
и может выдерживать рабочие удары и вибрации 30G и 2,5G соответственно при 10-200 Гц. Он имеет сертификацию C-UL и UL Listed
Industrial Control Equipment для Class I, Division 2, Groups A, B, C, D Hazardous Locations и соответствует стандарту NEMA ICS
2-230 Помехоустойчивость.
1746-OB32 - это тридцатидвух (32) канальный дискретный входной модуль, который производится компанией AB для платформы контроллера SLC 500.
Этот модуль в основном предназначен для включения или приведения в действие дискретных устройств, таких как сигнальные лампы, зуммеры, гудки, сирены и приводные устройства
такие как соленоиды, двигатели и другие устройства. Выходное напряжение этого модуля составляет 24 В постоянного тока, которое может быть подключено непосредственно к упомянутым устройствам
при условии, что они находятся в рабочем диапазоне напряжений от 5 до 30 В постоянного тока. Если выходные устройства не совместимы с выходом постоянного тока, в частности
если он работает с переменным напряжением, этот модуль все равно может быть использован путем реализации промежуточной функции. При промежуточной функции реле с катушкой 24 В постоянного тока
является нагрузкой, подключенной к этому модулю. Нормально разомкнутые (N.O.) или нормально замкнутые (N.C.) контакты подключены к переменному напряжению.
В старых проводных системах, где присутствуют электрические шумы, промежуточная функция также может использоваться в качестве внешней изоляции модуля. Это защищает модуль
от внешних повреждений или нежелательного поведения из-за плохого заземления и проводки старых систем из-за незадокументированного ремонта и модификации.

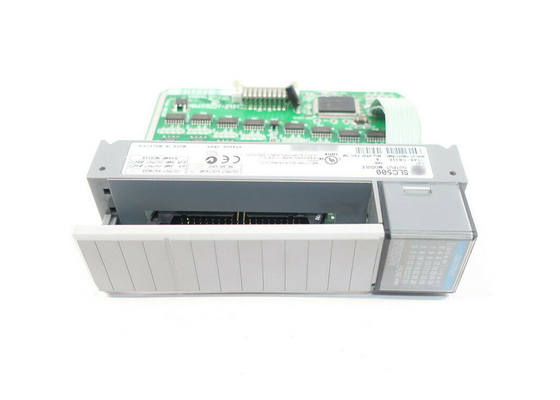

Этот модуль поставляется со съемной клеммной колодкой (RTB), этикеткой Octal Door, 32 светодиодными индикаторами, выделенными для каждого канала, и цветной
модульной полосой, где отображается номер детали. Системы проводки AB 1746-N3 или 1492. Эти разъемы или системы проводки
совместимы с этим модулем для обеспечения надлежащей заделки и соответствующего размера провода. Это также предотвращает неправильную проводку, так как она
предварительно собрана и гарантирует, что дверца модуля способна закрывать клеммные провода. Могут использоваться и другие провода, однако большие
размеры проводов перегрузят переднюю панель, что затруднит устранение неполадок и даже закрытие дверцы модуля.
