Ален-Брэдли 1746-OW16, модуль выхода контакта SLC 500 цифров
Подробная информация о продукте:
| Место происхождения: | США |
| Фирменное наименование: | AB |
| Номер модели: | 1746-OW16 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Новый в первоначальной коробке |
| Время доставки: | 5-8 дней работы |
| Условия оплаты: | T/T |
| Поставка способности: | 100 |
|
Подробная информация |
|||
| Бренд: | Аб | Модель: | 1746-OW16 |
|---|---|---|---|
| Ряд: | SLC 500 | Тип модуля: | Модуль выхода контакта цифров |
| Выходы: | 16 | Настоящий/выход (120 ВПТ): | 1,5 Amps |
| Пункты в группу: | 8 | Типы выхода: | N.O. Контакт реле |
| Выделить: | 240VAC изолировало модуль выхода реле,Модуль микрокомпьютера PLCs полупроводниковый,Модуль выхода логики ESCPP положительный |
||
Характер продукции

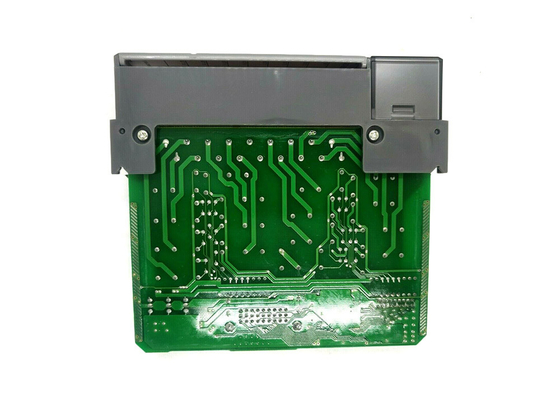

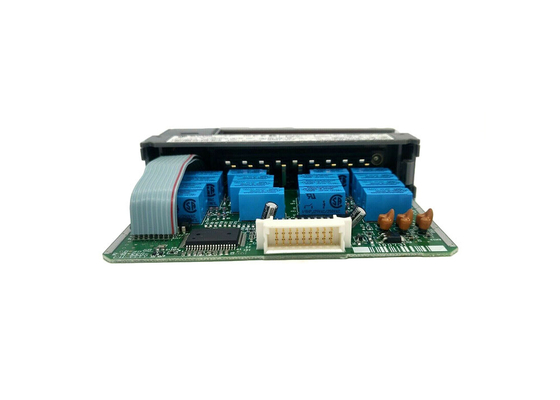

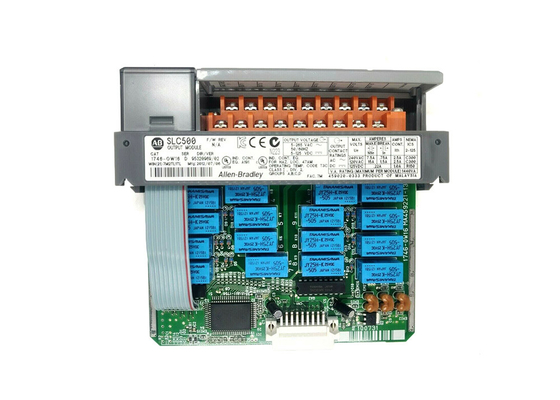

AB 1746-OW16, SLC 500 цифровой контактный выходный модуль
Технические спецификации для 1746-OW16
| Производитель | Роквелл Автоматизация |
| Бренд | AB |
| Номер части/номер каталога | 1746-OW16 |
| Серия | SLC 500 |
| Тип модуля | Цифровой контактный выходный модуль |
| Выходы | 16 |
| Рабочее напряжение | 5-265 вольт переменного тока или 5-125 вольт постоянного тока |
| Количество групп | 2 |
| Очки по группам | 8 |
| Виды выпуска | N.O. Контакт ретранслятора |
| Заявления | Выходы релейных контактов (8 на общий) |
| Ток/выход (120 ВАК) | 1.5 ампер |
| Ответ на шаг | 60 миллисекунд, 2,5 миллисекунд. |
| Ток/выход (24VDC) | 1.2 ампер |
| UPC | 10662468067079 |
| Ток на заднем плане | 170-180 миллиампер |
| СООНСП | 32151705 |
| Задержка сигнала, максимальная сопротивляющая нагрузка | Включение = 10,0 мс Выключение = 10,0 мс |
| Программное обеспечение | RSLogix 500 |
Около 1746 года.
AB 1746-OW16 - дискретный выходный модуль AB, используемый с семейством продуктов SLC 500.
Этот модуль идеально подходит для применения в приложениях, где существует смешанная категория напряжения.Он имеет две (2) группы ввода с одним (1) общим терминалом на группуЭти группировки позволяют одной группе работать с напряжением постоянного тока, а другой группе с напряжением переменного тока.Использование этого модуля устраняет необходимость внедрения интерпозиционных схем.
При работе с 120ВАК значение ампера прерывания составляет 15 А, а значение ампера прерывания - 1,5 А. Для 240ВАК значение ампера прерывания составляет 7,5 А, а значение ампера прерывания - 0,75 А.Постоянный ток для работы переменного тока равен 2.5 А. При работе с 125 ВДС, номинальный контакт сжатия составляет 0,22 А, а номинальный контакт с разрывом составляет 1,2 А. При работе с 125 ВДС непрерывный ток составляет 1,0 А и 2,0 А при работе с 24 ВДС.Рекомендуется устанавливать устройства для подавления перенапряжения на каждом канале.Использование этих устройств предотвращает повреждение модуля, таким образом, продлевает срок службы модуля.
Семейство продуктов SLC использует программное обеспечение RSLogix 500. С этим программным обеспечением модули, такие как 1746-OW16, могут быть настроены,параметризированные и запрограммированные для работы, отвечающей требованиям управления.
AB 1746-OW16 - дискретный выходной модуль SLC 500 AB. Он используется в этом модуле.
Установка этого модуля требует не подвергаться воздействию химических веществ, поскольку они могут ухудшить герметические свойства герметических материалов.
1746-OW16 имеет два рабочего напряжения: 5 - 125V DC и 5 - 265V DC. Он имеет задержку сигнала 10 мс как в состоянии включения, так и выключения при максимальной сопротивляющей нагрузке.1746-OW16 имеет более высокое потребление тока на заднем плане по сравнению с другими модулями выхода релеУ него 0,17A потребление обратного тока при 5V DC и 0,18A потребление обратного тока при 24V DC. У него минимальный ток нагрузки 10 mA при 5V DC.1746-OW16 имеет максимальное тепловое рассеивание 5.7 Вт. Он также имеет максимальный непрерывный ток на модуль 16 А.Обратите внимание на постоянный ток на модуль, чтобы гарантировать, что постоянный ток на модуль ограничен таким образом, чтобы мощность модуля не превышала 1440VA.
1746-OW16 прост в использовании. Его можно настроить с помощью совместимого программного обеспечения Windows или портативного терминала (HHT). Поэтому вы можете настроить модуль с помощью компьютера.Он также имеет съемный блок терминала, который позволяет подключить любые кабели или прыжки к модулю легкоПожалуйста, закрепите внешние соединения с модулем с помощью скользящих замков, винтов, резьбовых соединителей или других средств для соединений, предоставленных с этим продуктом.
Этот модуль идеально подходит для применения в приложениях, где существует смешанная категория напряжения.Он имеет две (2) группы ввода с одним (1) общим терминалом на группуЭти группировки позволяют одной группе работать с напряжением постоянного тока, а другой группе с напряжением переменного тока.Использование этого модуля устраняет необходимость внедрения интерпозиционных схем.
При работе с 120ВАК значение ампера прерывания составляет 15 А, а значение ампера прерывания - 1,5 А. Для 240ВАК значение ампера прерывания составляет 7,5 А, а значение ампера прерывания - 0,75 А.Постоянный ток для работы переменного тока равен 2.5 А. При работе с 125 ВДС, номинальный контакт сжатия составляет 0,22 А, а номинальный контакт с разрывом составляет 1,2 А. При работе с 125 ВДС непрерывный ток составляет 1,0 А и 2,0 А при работе с 24 ВДС.Рекомендуется устанавливать устройства для подавления перенапряжения на каждом канале.Использование этих устройств предотвращает повреждение модуля, таким образом, продлевает срок службы модуля.
Семейство продуктов SLC использует программное обеспечение RSLogix 500. С этим программным обеспечением модули, такие как 1746-OW16, могут быть настроены,параметризированные и запрограммированные для работы, отвечающей требованиям управления.
AB 1746-OW16 - дискретный выходной модуль SLC 500 AB. Он используется в этом модуле.
Установка этого модуля требует не подвергаться воздействию химических веществ, поскольку они могут ухудшить герметические свойства герметических материалов.
1746-OW16 имеет два рабочего напряжения: 5 - 125V DC и 5 - 265V DC. Он имеет задержку сигнала 10 мс как в состоянии включения, так и выключения при максимальной сопротивляющей нагрузке.1746-OW16 имеет более высокое потребление тока на заднем плане по сравнению с другими модулями выхода релеУ него 0,17A потребление обратного тока при 5V DC и 0,18A потребление обратного тока при 24V DC. У него минимальный ток нагрузки 10 mA при 5V DC.1746-OW16 имеет максимальное тепловое рассеивание 5.7 Вт. Он также имеет максимальный непрерывный ток на модуль 16 А.Обратите внимание на постоянный ток на модуль, чтобы гарантировать, что постоянный ток на модуль ограничен таким образом, чтобы мощность модуля не превышала 1440VA.
1746-OW16 прост в использовании. Его можно настроить с помощью совместимого программного обеспечения Windows или портативного терминала (HHT). Поэтому вы можете настроить модуль с помощью компьютера.Он также имеет съемный блок терминала, который позволяет подключить любые кабели или прыжки к модулю легкоПожалуйста, закрепите внешние соединения с модулем с помощью скользящих замков, винтов, резьбовых соединителей или других средств для соединений, предоставленных с этим продуктом.
Техническое описание 1746-OW16
AB 1746-OW16 - это цифровой контактный выходный модуль SLC 500.Он предназначен для выходов релейных контактов (8 на общие) Приложения.
