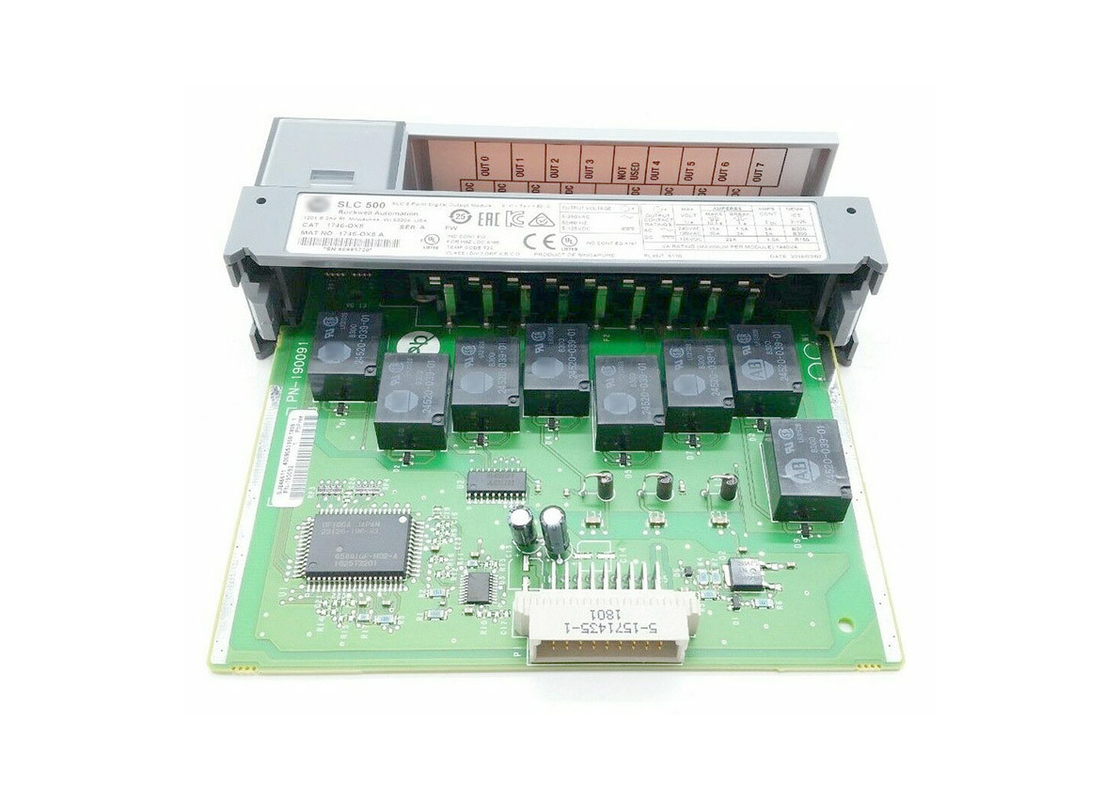

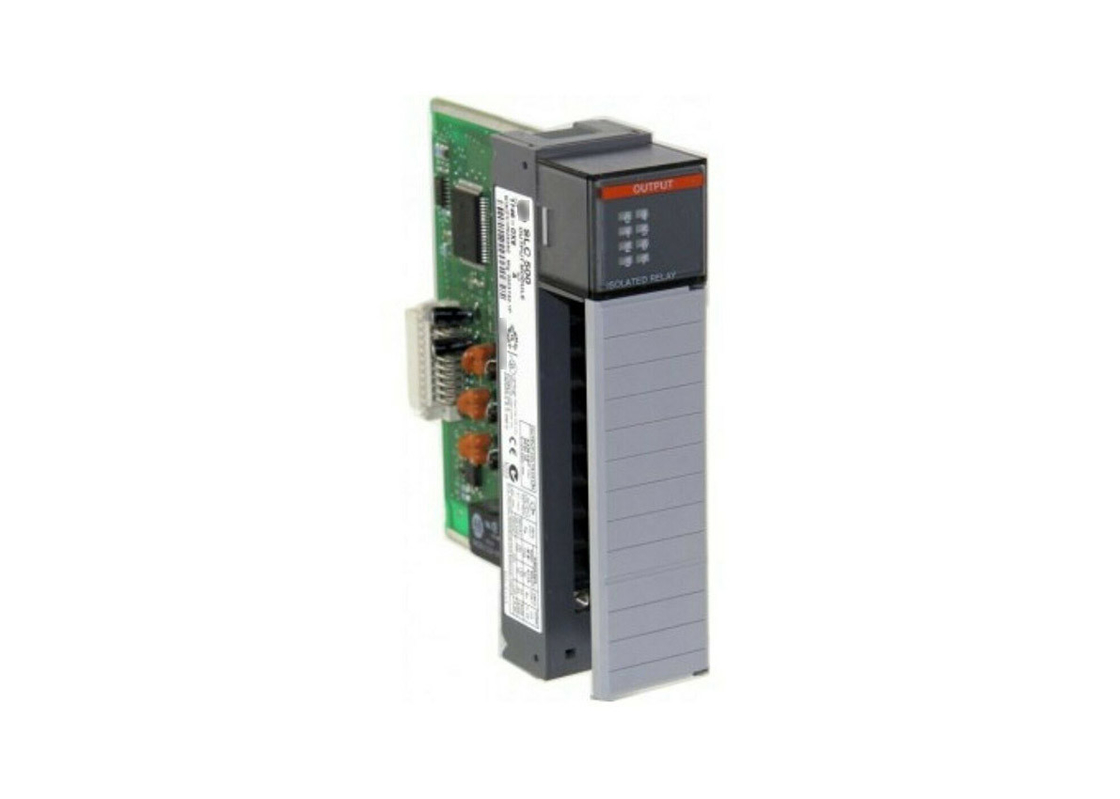

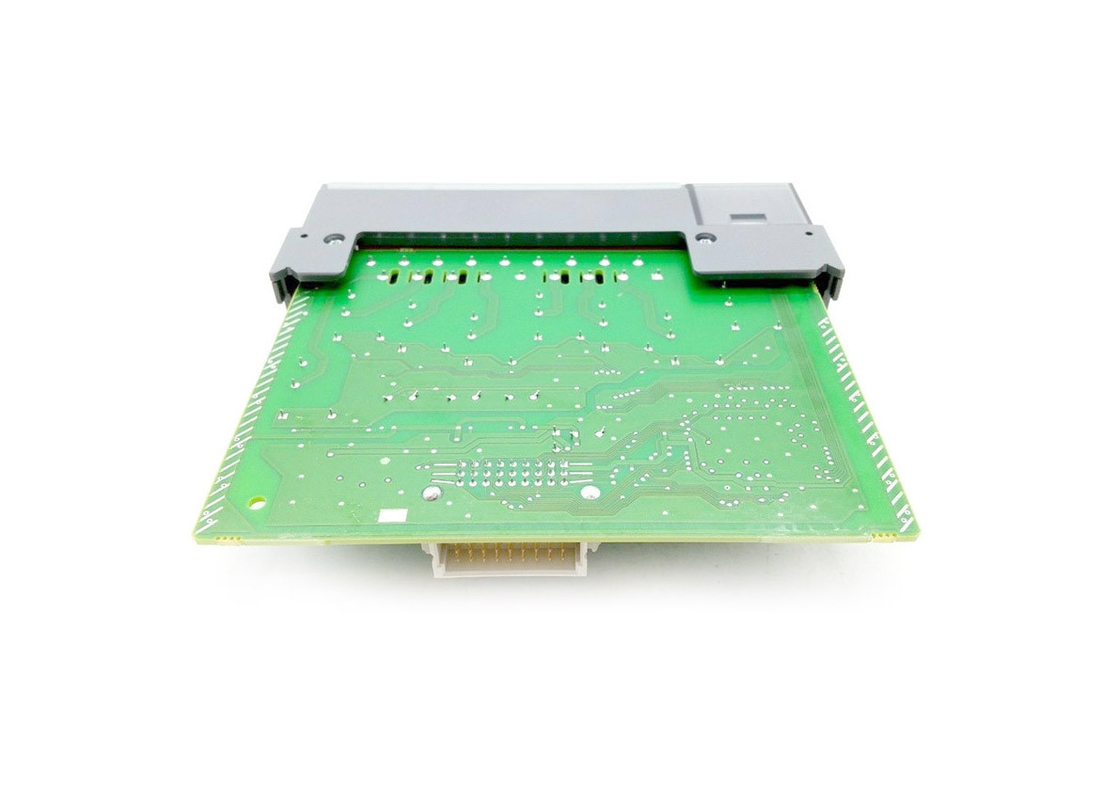

Ален-Брэдли 1746-OX8, модуль выхода контакта SLC 500 цифров

AB 1746-OX8 - это цифровой модуль ввода/вывода SLC 500.модуль выхода реле с номинальными контактами реле с максимальной мощностью 30 А для каждого из них для запуска и выхода на 120 вольт переменного тока и максимум 15 А для запуска и выхода на 1.5 Перерыв на 240 В. При непрерывном 5 А для обоих напряжений переменного тока модуль имеет марку 3600 ВА и перерыв 360 ВА. Для напряжений постоянного тока максимальные маркировка и перерыв равняются 0.22 А каждый на 125 вольт постоянного тока и оба 1.2 А каждый на 24 Вт ПС. Непрерывный 1 А на 125 Вт ПС и 2 А на 24 Вт ПС оба имеют выход и выход на 28 Вт каждый. Индикаторы состояния доступны с этим модулем.Он может быть установлен в шасси и имеет корпус открытого типаНе забывайте устанавливать и снимать модуль только тогда, когда к шасси не приводится питание.

Модуль имеет выходный ток 3 А при 120 Вт переменного тока и выходный ток 1,2 А при 24 Вт постоянного тока.Потребление тока на заднем плане при 5 вольтах постоянного тока равняется 0.085 А и 0.090 А при 24 Вт постоянного тока. Он также имеет максимальную задержку сигналов сопротивляющей нагрузки в 10 миллисекунд как для отключения, так и для включения.Минимальный ток нагрузки этого модуля составляет 10 мА при 5 вольтах постоянного тока, а его максимальная утечка в состоянии отключения составляет 0 мАОбратите внимание, что постоянный ток на модуль должен быть ограничен 1440 ВА.Этот модуль имеет стандартный NEMA ICS 2 до 230 шумоизоляции и электрооптической изоляции 1500 вольт между терминалами В/В и логикой управленияДиапазон температуры работы этого модуля, особенно для воздуха, окружающего систему, составляет от 0 до 60 градусов по Цельсию, а температура хранения колеблется от -40 до 85 градусов по Цельсию.Его рабочая вибрация имеет смещение 0.015 дюймов пик от 5 до 57 герц и ускорение 2,5 г при 57-2000 герц. Рабочий удар этого модуля составляет 10 г. Модуль 1746-OX8 имеет рассеивание тепла 0,825 Вт на точку,минимальное рассеивание 2.590 Вт, и общий расход 8,60 Вт.
