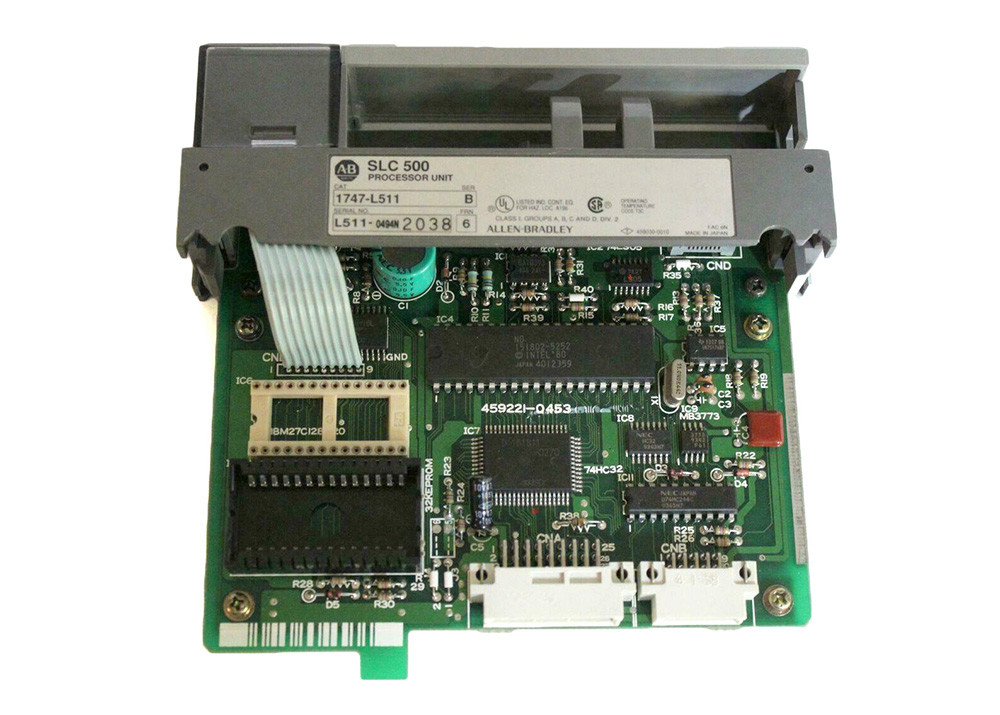

AB 1747-L511, Модульное оборудование SLC 500, от 0 до 60 градусов Цельсия
Технические характеристики для 1747-L511
| Производитель |
Rockwell Automation |
| Бренд |
AB |
| Номер детали/Каталожный номер |
1747-L511 |
| Серия |
SLC 500 |
| Ввод/вывод |
Максимум 960 |
| Тип модуля |
Процессор SLC 5/01 |
| Аналоговый ввод/вывод |
480 |
| Память: |
До 1 КБ, RAM с батарейным питанием |
| Пользовательская память |
1000 инструкций |
| Время сканирования программы |
1,6 мс/К |
| Емкость ввода/вывода |
3940 |
| Шасси ввода/вывода |
3 |
| Время сканирования ввода/вывода |
2,6 миллисекунды |
| Разъемы модулей шасси |
30 |
| Связь |
DH485 |
| Резервная память |
EEPROM |
| Ток объединительной платы (5 Вольт постоянного тока) |
350 миллиампер |
| Температура окружающей среды |
от 0 до 60 градусов Цельсия |
| Ток объединительной платы (24 Вольта постоянного тока) |
105 миллиампер |
| Резервное питание от батареи: |
Да; 1747-BA |
| Рабочая температура |
0-60 градусов Цельсия |
| Программное обеспечение для программирования: |
Программное обеспечение RSLogix500 |
| UPC |
10662073748264 |
О 1747-L511
Allen Bradley 1747-L511 - это процессор SLC 5/01 и часть системы SLC 500. Это небольшой, простой в использовании процессор с широким спектром применений, включая управление небольшими технологическими процессами, обработку материалов, управление системами отопления, вентиляции и кондиционирования воздуха и т. д. Он содержит расширенный набор инструкций на базе процессора PLC-5 и может быть автономным или распределенным для приложений SCADA.
Процессор 1747-L511 имеет общую пользовательскую память 1 КБ. Он имеет до 960 локальных цифровых входов/выходов; время сканирования программы на ключевое слово составляет 8 миллисекунд, а время сканирования ввода/вывода - 2,6 миллисекунды. При токе объединительной платы 350 мА при 5 Вольтах постоянного тока и 105 мА при 24 Вольтах постоянного тока он имеет максимум 3 локальных шасси ввода/вывода с максимум 30 слотами ввода/вывода модуля в локальных шасси ввода/вывода. Для связи он использует DH-485, который может только отправлять или получать сообщения, но не может инициировать их. Для программирования он поддерживает программное обеспечение RSLogix 500.
Этот модуль несовместим с модулями 1746-BLM, 1746-BTM, 1746-MPM, 1746-HS, 1746-HSCE, 1746-QV, 1747-SN, 1747-SDN или 1747-SCNR15. Он предназначен для использования в чистых и сухих промышленных условиях, с рабочей температурой от 0 до 60 градусов Цельсия и рабочей ударной нагрузкой 30 г. Он имеет резервное питание от батареи для модуля 1747-L514 и резервное питание от конденсатора для модуля 1747-L511 и включает в себя красные светодиодные индикаторы состояния RUN, CPU FAULT, FORCED I/O и BATTERY LOW для устранения неполадок и диагностики.
1747-L511 - это процессор начального уровня модульного оборудования SLC 500. Этот процессор имеет самые основные функции, имея память 1 КБ, что позволяет ему обрабатывать до 3940 сигналов ввода/вывода. Однако этот модуль не поддерживает реализацию топологии удаленного ввода/вывода. Его можно расширить только максимум тремя (3) шасси SLC любого типа или максимум 30 слотами ввода/вывода. Этот процессор внесен в список UL в соответствии со стандартами безопасности США и Канады, соответствует требованиям CE и имеет маркировку C-Tick.
Этот процессор имеет опцию резервного копирования памяти Electrically Erasable Programmable Read-Only Memory (EEPROM), которая, по сути, является энергонезависимой памятью. Эту энергонезависимую память можно использовать для постоянного хранения программы Programmable Logic Controller (PLC), чтобы предотвратить случайное удаление, которое обычно вызывается скачками напряжения и разрядкой батареи. Его также можно настроить для автоматической загрузки пользовательской программы каждый раз при включении питания.
Встроенная память этого процессора - это Random Access Memory (RAM), которая поддерживается литиевой батареей, срок службы которой может составлять до двух (2) лет. Заряд батареи отображается светодиодным индикатором Battery Low, который активируется, когда напряжение батареи низкое. Эту батарею можно заменить на 1747-BA, однако не заменяйте батарею при отключенном питании. Процессор должен быть активно включен при замене, в противном случае пользовательские программы будут удалены.
Этот процессор имеет другие установленные светодиодные индикаторы состояния, помимо индикатора батареи. Эти индикаторы включают Run, CPU Fault и Forced I/O.
