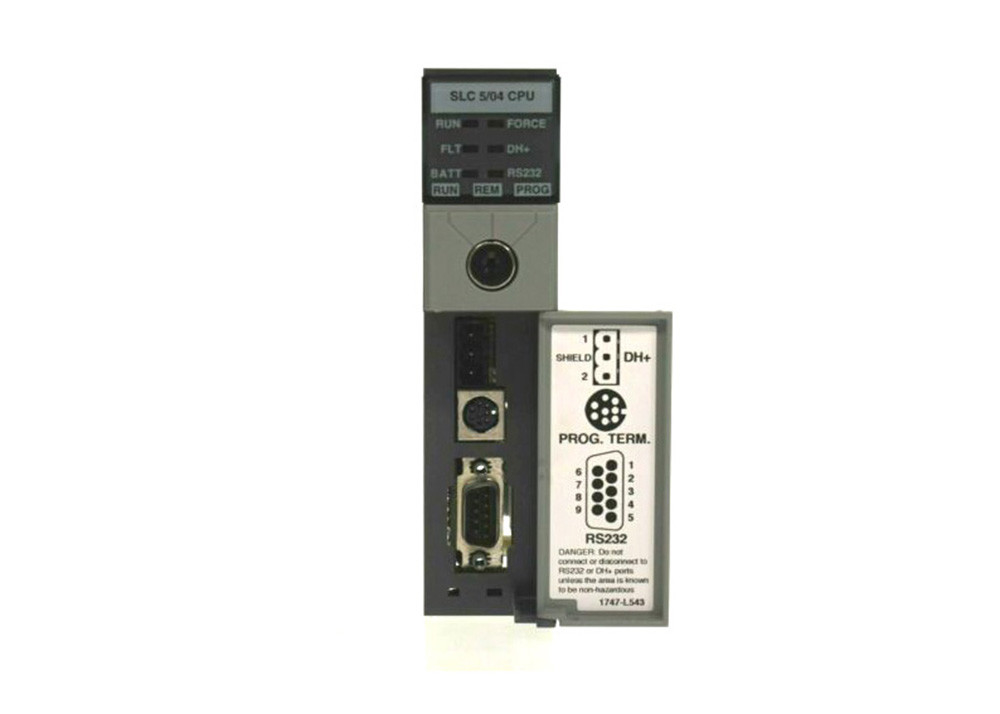

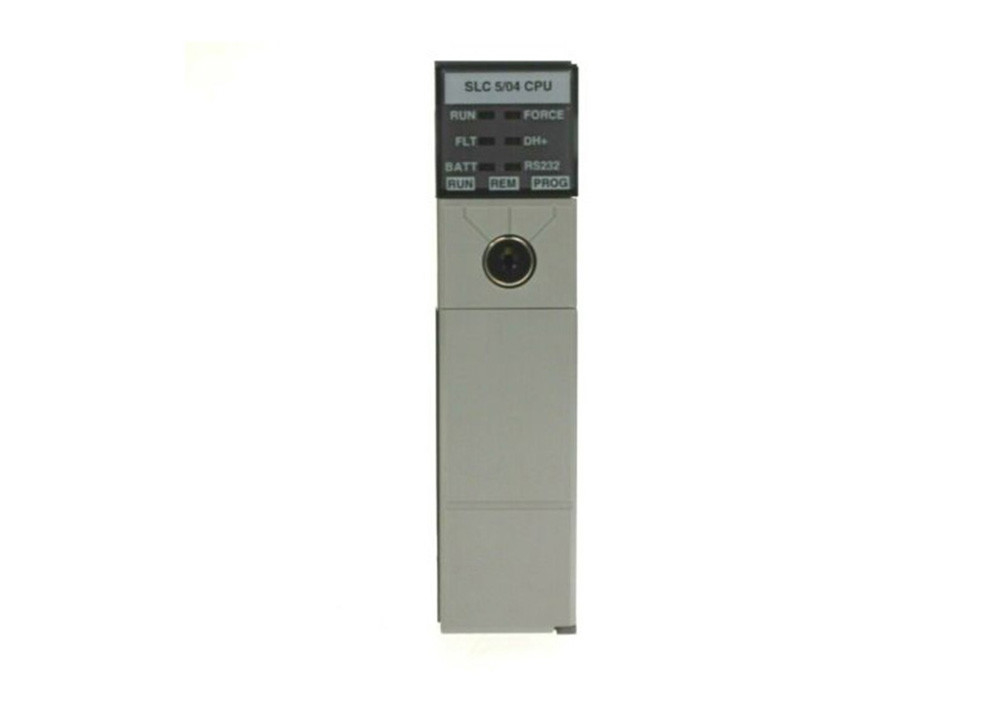

Контроллер AB 1747-L543Модуль для модульного оборудования SLC 500
Технические характеристики 1747-L543
| Производитель |
Rockwell Automation |
| Бренд |
AB |
| Номер детали/Каталожный номер |
1747-L542 |
| Серия |
SLC 500 |
| Входы |
4096 |
| Тип модуля |
Процессор SLC 5/04 |
| Выходы |
4096 |
| Программное обеспечение для программирования: |
Программное обеспечение RSLogix500 |
| Аналоговые входы/выходы |
480 |
| Память: |
До 64 КБ, ОЗУ с батарейным питанием |
| Время сканирования программы |
0,9 мс/К |
| Пользовательская память |
64 000 слов |
| Шасси входов/выходов |
3 |
| Слоты модулей шасси |
30 |
| Время сканирования входов/выходов |
0,225 миллисекунд |
| Связь |
Data Highway Plus (DH+), RS-232 |
| Резервная память |
1747-M13 |
| Рабочая температура |
от 0 до 60 градусов Цельсия |
| Память с резервным питанием от батареи: |
Да; 1747-BA |
| UPC |
10662468653036 |
| UNSPSC |
32151705 |
О 1747-L543
AB 1747-L543 — это процессор SLC 500. Это оборудование представляет собой процессор с максимальной дискретной входной и выходной мощностью по 4096 единиц. Он имеет встроенную память 64K слов, в частности 60K слов для данных и программы и 4K слов только для данных. Он также поставляется с резервной памятью Flash EPROM и 107 инструкциями по программированию. ОЗУ объемом 64 КБ процессора 1747-L543 имеет резервное питание от батареи. Шасси входов/выходов 1747-L543 вмещает максимум 3, и имеет максимум 30 слотов для модулей входов/выходов. Порты связи, присутствующие на этом процессоре, — это порт DH+ и порт RS-232. 1747-L543 также имеет светодиодные индикаторы состояния для принудительных входов/выходов, режима работы, сбоя ЦП, RS-232 и DH+.
Время сканирования программы процессора 1747-L543 составляет в среднем 0,9 миллисекунд/К, его типичное время сканирования входов/выходов — 0,225 миллисекунд, а выполнение битов — 0,37 мкс. Он также имеет время удержания сканирования программы после потери питания от 20 миллисекунд до 3 секунд, что также зависит от нагрузки на источник питания. 1747-L543 также работает от токов шины 1 А при 5 В постоянного тока и 125 мА при 24 В постоянного тока. Его ударная нагрузка при эксплуатации составляет 30 G, и он может выдерживать ускорение 2,5 G при частоте от 57 до 2000 Гц и смещение 0,015 дюйма (пик-пик) при частоте от 5 до 57 Гц. Его относительная влажность без конденсации составляет от 5 до 95%, температура хранения — от -40 до 85 градусов Цельсия, а рабочая температура — от 0 до 60 градусов Цельсия.
1747-L543 SLC — это контроллер SLC 5/04, который имеет самую высокую емкость памяти среди трех (3) вариантов процессоров 5/04. Этот процессор имеет встроенную пользовательскую память объемом 64 КБ, достаточную для обработки 4096 входов и выходов. Встроенные индикаторы на передней панели позволяют быстро диагностировать состояние модуля.
Диапазон применения 1747-L543 — средние и крупные системы управления. Этот процессор поддерживает распределенную топологию входов/выходов, которая является проверенной архитектурой для проектирования централизованного управления распределенными сигналами входов/выходов по контролируемой области процесса. Стойки SLC могут быть установлены рядом с этими сигналами входов/выходов, устраняя необходимость в длинных кабельных трассах и многократном использовании процессоров. Вместо процессоров в каждой стойке распределенных входов/выходов устанавливаются сканеры связи, а в стойке, где находится ЦП, устанавливается коммуникационный адаптер.
1747-L543 совместим с программным обеспечением для программирования RSLogix500. Это программное обеспечение является общим программным обеспечением для программирования всех продуктов SLC, таких как контроллеры, модули входов/выходов, интеллектуальные и специализированные модули. Оно может быть установлено в операционных системах Windows 2000, XP, Vista, 7, 8 и 10. Хотя семейство продуктов SLC является снятым с производства, AB выпустила самые последние ревизии, совместимые с каждой операционной системой Microsoft.
Этот процессор может быть запрограммирован для выполнения основных требований управления с помощью базовых инструкций логики битов, а также способен выполнять расширенные приложения, такие как пропорционально-интегрально-дифференциальное (ПИД) управление, управление движением и положением, а также реализовывать сложные стратегии управления. Этот процессор имеет интуитивно понятный буфер диагностики, который при подключении в режиме онлайн предоставляет сведения о неисправностях.
