Ge Fanuc IC660BBD022, 24 VDC I/O источника, 16 цепь, I-O гения
Подробная информация о продукте:
| Место происхождения: | США |
| Фирменное наименование: | GE |
| Номер модели: | IC660BBD022 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Новый в первоначальной коробке |
| Время доставки: | 5-8 дней работы |
| Условия оплаты: | T/T |
| Поставка способности: | 100 |
|
Подробная информация |
|||
| Бренд: | GE Fanuc | Модель: | IC660BBD022 |
|---|---|---|---|
| Ряд: | I-O гения | Описание: | Блок I/O источника |
| Схема: | 16 | Ток загрузки: | 2 ампера |
| Максимальная пульсация: | 10 процентов | Рабочая температура: | 32 до 140 градуса Градуса Фаренгейта |
| Выход поворачивает на deplay: | 1 миллисекунда | Гарантия: | 1 год |
| Выделить: | Модуль выхода логики ESCPP положительный,Положительный модуль выхода логики 24VDC,RS485 цифров я модуль o |
||
Характер продукции

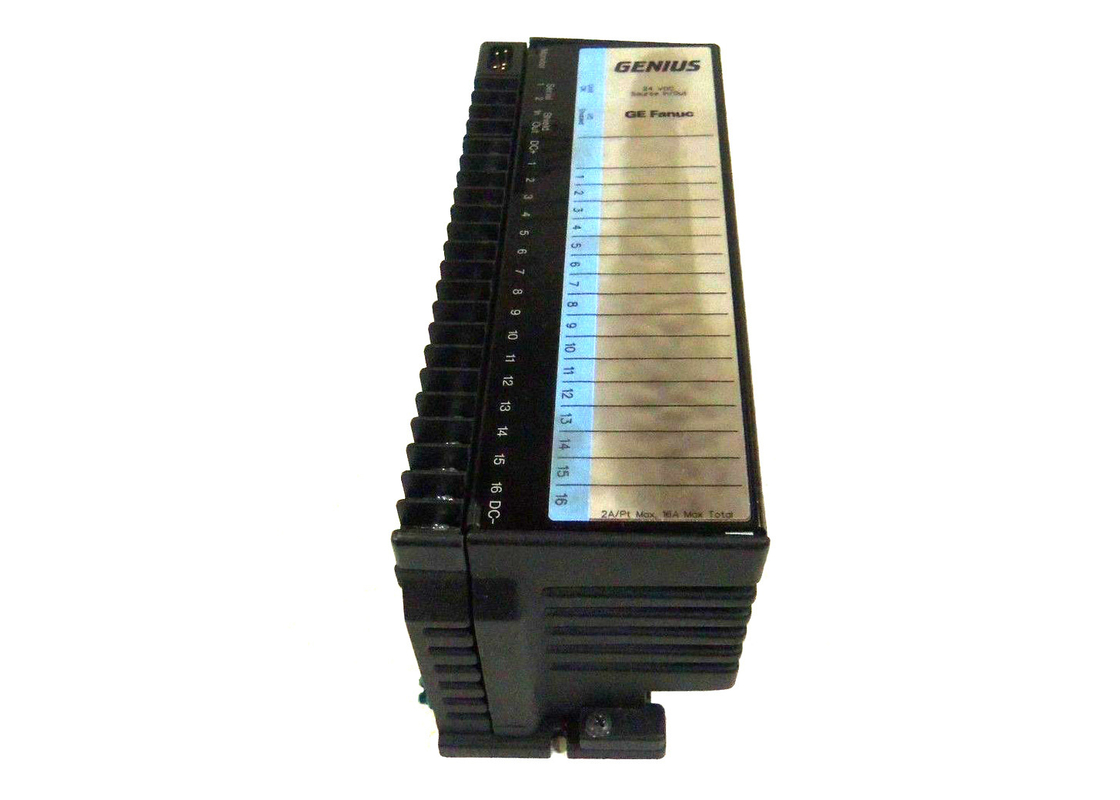

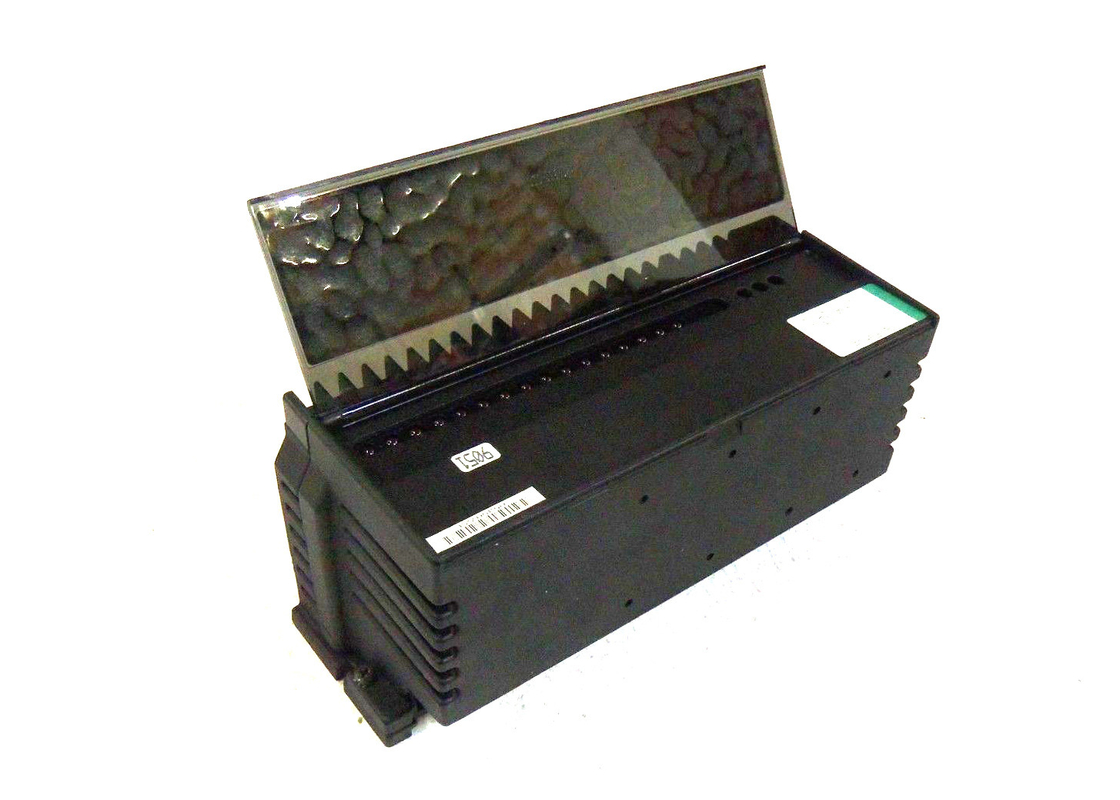

Ge Fanuc IC660BBD022, 24 VDC Источник ввода / вывода, 16 цепей, Genius I-O
Описание продукта
IC660BBD022 представляет собой 24 VDC источник I / O, 16 схемы, 2/3 Wire Sensor совместимый блок серии 90-30 ПЛК GE Fanuc.Он работает с 24 VDC и используется с двумя и тремя проводами твердотельных датчиков и электромеханических датчиковКаждый из 16 схем, блок может работать как вход, выход, или три состояния вход, и никакие другие компоненты не требуются для конфигурации.
IC660BBD022 имеет различные конфигурируемые функции. Среди них - возможность тестирования вывода, выбираемый фильтр времени ввода, выходное питание по умолчанию и выходное состояние последнего состояния или по умолчанию.Блок способен защитить систему в случае электронного короткого замыкания и сверх температуры. Он может обнаружить неисправный переключатель, отсутствие нагрузки и открытый провод в трехстатевых входах. В случае перегрузки он обнаруживает проблему и отключается.
Этот блок может заменить все его предыдущие версии при подключении совместимой электронной сборки.Блок должен быть установлен в защитном чехле в месте, где нет загрязнителей, переносимых воздухом, а также с надлежащим охлаждением и воздушным потоком..
IC660BBD022 нуждается в надежной системе заземления. Терминалы этого блока имеют интерфейс с проводом No12 или двумя проводами No14. На этом блоке 22 терминала. Серийная шина соединяет 1 с 4,и терминалы от 6 до 21 могут использоваться в качестве входов или выходов путем выбора DC + или DC- стороны терминалаПри замене электронной установки пользователь должен быть осторожен, поскольку существует опасность поражения электрическим током.
Технические спецификации
| Номинальное напряжение: | 24 VDC |
| # из баллов: | 16 |
| Диапазон ввода: | 18-30 VDC |
| Ток нагрузки: | 2 ампера |
| Рабочее напряжение: | 18-30 VDC |
| Очки на общую: | Одна группа из 16 человек |
Техническая информация
Спецификации
|
Тип блока: КаталогНомера: 24 / 48VDC16CircuitSourceI / OBlock Terminal AssemblyOnly ElectronicsAssemblyOnly 24 / 48VDC16CircuitSourceI / OBlock Terminal AssemblyOnly ElectronicsAssemblyOnly ElectronicsAssemblyOnly / 24 / 48VDC16CircuitSourceI / OBlock Terminal AssemblyOnly ElectronicsAssemblyOnly ElectronicsAssemblyOnly 24VDC Источник 16 Круговая Источник Я... / О БлокТерминалТолько сборка электроники 24 / 48VDC16CircuitSinkI / OBlock Терминал сборка только Электроника сборка только 24VDC 16 Круговая Погрузчик Я... / ОБлокировкаТерминал Только сборка Электронная сборка только |
16 дискретных входов и выходов |
| IC660BBD020 | |
| IC660TSD020 | |
| IC660EBD020 (такой же, как блок IC660BBD022) | |
| IC660BBD022 | |
| IC660TBD022 | |
| IC660EBD020 (такой же, как блок IC660BBS020) | |
| IC660BBD021 | |
| IC660TSD021 | |
| IC660EBD021 (такой же, как блок IC660BBD023) | |
| IC660BBD023 | |
| IC660TBD023 | |
| IC660EBD021 (такой же, как блок IC660BBD021) | |
| Размер(высота х ширина х глубина): | 8.83 (22.44 см) х 3.50 (8.89 см) х 3.94 (10.00 см) |
| Вес: | 4 фунта (1.8 кг) |
| Светодиоды (блок): | Устройство ОК, включено |
| Светодиоды (каждая схема): | Индивидуальные показатели боковой нагрузки |
| Рассеивание тепла: | 68.8 Вт с 16 выходами на 2 ампера. |
| Изоляция от блока к блоку: | 1500 В |
| Рабочее напряжение: | 18 ̊56 ВДК (24 / 48 В), 18 ̊30 ВДК (24 В) |
| Риппл (максимум): | 10% |
| Необходимая постоянная мощность: | 150 м. Типичный / 300 м. Максимальный |
| Время отключения питания: | 10 мС |
|
Характеристики ввода: Длястандартный вход, напряжение относительно (DC) Ввод Включено, 24 VDC поставки 48 ВДС* Ввод Выключено. 24 VDC питание 48 VDC поставки* Время обработки ввода (типичное) Импеданс ввода (типичный) Время фильтрации ввода |
Источник Блоки Погрузчик Блоки |
| 16 ¢ 24 VDC 0 ¢ 8VDC | |
| 32 ¢ 48 VDC * 0 ¢16VDC* | |
| 0 ¢7VDC 17 ¢ 24 VDC | |
| 0 ¢ 14VDC* 34 ¢ 48VDC* | |
| 5.6Ком (24 / 48В), 1.8Ком (24В) | |
| 10,7 мС (плюс выбираемая задержка фильтра) | |
| 5 ‰ 100 мС | |
| Открытый провод, перегрев, неисправный переключатель | |
|
Выходные характеристики: Выходной ток (устойчивое состояние) |
2 ампера на схему |
| Максимальный приточный ток | 10 ампер до 10 мс |
| Выходной ток блока | 15 ампер при 35 градусах |
| Выходной ток утечки OFF | 10,0 мА |
| Максимальная частота переключения | Один раз в секунду (высокий приточный ток) |
| Задержка обращения на выходе (максимальная) | 1 мС |
| Падение выходной напряженности | 20,0 вольт максимум при 2 амперах |
| Минимальная рекомендуемая нагрузка | 50 мА при отсутствии нагрузки |
| Диагностика выхода | Короткое замыкание, перегрузка, отсутствие нагрузки, неисправный переключатель, перегрев |
|
Экологические: Рабочая температура |
от 0 до +60C (32 до +140F) |
| Температура хранения | от 40 до +100 °С (от 40 до +212 °F) |
| Влажность | от 5 до 95% (неконденсирующий) |
| Вибрация | Дисплеем 5 ‰ 10 Гц 0,2 ‰ (5,08 мм), 10 ‰ 200 Гц при 1 Г |
