Описание продукта IC697MDL651

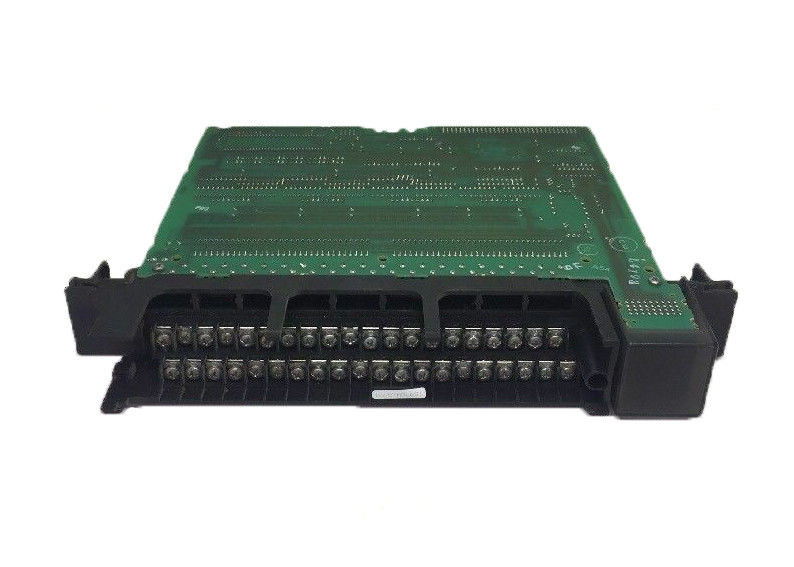

GE IC697MDL651 — это 32-канальный дискретный входной модуль, входящий в состав программируемых контроллеров серии 90-70. Он имеет 32 входных точки, совместимых с TTL, каждая из которых оснащена подтягивающим резистором. Таким образом, питание от пользователя не требуется. Входной фильтр выбирается как 1 мс или 10 мс, а один вход может быть сконфигурирован как прерывание. На верхней части модуля имеются светодиодные индикаторы, которые предоставляют информацию о состоянии ВКЛ/ВЫКЛ каждой точки логики схемы (или ПЛК). Номинальное напряжение IC697MDL651 составляет 5 вольт постоянного тока. На модуль приходится 32 входа с максимальной длиной кабеля 98,4 (30 м). Изоляция составляет 1500 вольт. Диапазон входного напряжения составляет от -3 до +7 вольт постоянного тока. Характеристики входа модуля включают импеданс 5,9 кОм, ±5%; напряжение во включенном состоянии от -3 до 0,5 вольт; напряжение в выключенном состоянии от 2 до 7 вольт; типичный ток во включенном состоянии 1,7 мА при номинальном напряжении и максимальный ток в выключенном состоянии 1,1 мА. Ток, требуемый от шины 5 В, составляет 0,53 А. Кроме того, система разработана для поддержки стандарта VME C.1.


Модуль IC697MDL651 механически кодируется, чтобы гарантировать, что аналогичный тип в полевых условиях может правильно заменить его при необходимости. Ссылки на ввод/вывод могут быть сконфигурированы пользователем без необходимости использования DIP-переключателей или перемычек на модуле. Вышеупомянутый механический код, которым оснащен модуль, предотвращает непреднамеренную замену неправильного типа модуля в том же слоте. Код предназначен для установки в области на плате под разъемом, имеющей уникальную форму. Важно отметить, что в стойке ПЛК IC697 крайнее левое положение зарезервировано только для источника питания. Кроме того, одно место рядом с источником питания должно содержать ЦП или модуль приемника шины. Конструкция входного модуля позволяет ему иметь характеристики отрицательной логики.

Это означает, что он отводит ток, текущий от входного устройства к общему пользователю. IC697MDL651 совместим с различными входными устройствами, такими как концевые выключатели, кнопки, переключатели выбора, выходы BCD, счетчики, а также другими выходами, совместимыми с TTL.

Для настройки устройства используйте функцию настройки программного обеспечения Windows или MS-DOS, работающего под управлением Windows NT или Windows 95 через порт SNP или по сети Ethernet TCP/IP. IC697MDL651 может быть сконфигурирован для времени задержки фильтра 1 мс или 10 мс.

Конфигурация осуществляется не для каждой точки, а для модуля, что означает, что все точки имеют одинаковое время фильтрации. Всякий раз, когда IC697MDL651 используется с ЦП IC697, входная точка A1 может быть сконфигурирована для вызова прерывания ЦП либо при спадающем, либо при нарастающем фронте перехода сигнала. Выбор времени входного фильтра не влияет на реакцию прерывания. С точки зрения полевой проводки требуется одно соединение между общим модулем и общим пользователем. Это связано с тем, что 32 точки имеют общий провод. Однако для удобства проводки предусмотрены два соединения.

Технические характеристики IC697MDL651

Техническая информация

Спецификации325 вольт постоянного тока1500 вольт - любой вход к задней панели3298,4 фута (30 м) максимальная длина кабеляИзоляция:1500 вольт - любой вход к задней панелиДиапазон входного напряжения (ВТок во включенном состоянии:
