GE FANUC IC697MDL651, дискретный модуль входного сигнала 32-Point, серия 90-70 Programmable регуляторов

GE FANUC IC697MDL651, 32-точечный дискретный входный модуль, программируемые контроллеры серии 90-70

Описание продукта

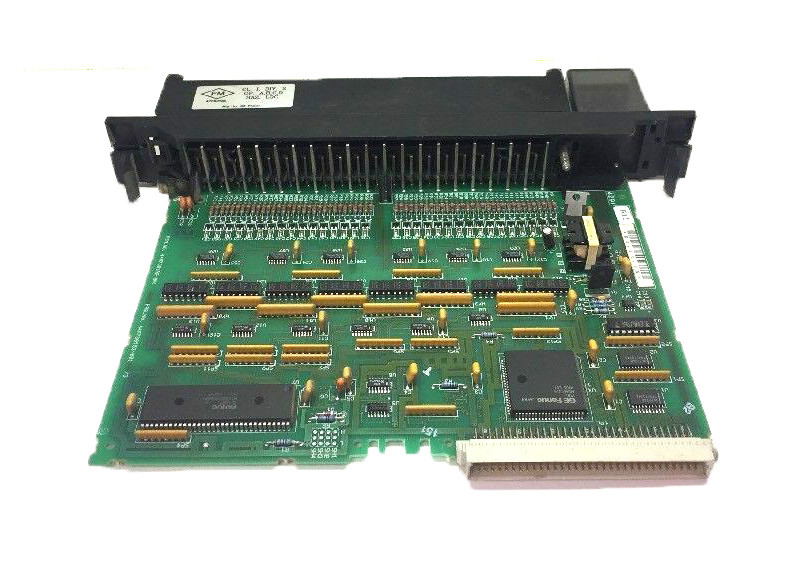

GE IC697MDL651 - 32-точечный дискретный входный модуль, входящий в серию программируемых контроллеров 90-70.Потребительская мощность не требуется. Входной фильтр выбираемый 1ms или 10ms и один вход может быть настроен как прерывание.которые предоставляют информацию о состоянии включения/выключения каждой точки логической стороны (или PLC) цепи. Номинальное напряжение IC697MDL651 составляет 5 вольт постоянного тока. Есть 32 входа на модуль с максимальной длиной кабеля 98,4 (30 м). Изоляция составляет 1500 вольт. Диапазон входного напряжения составляет от -3 до +7 вольт постоянного тока.Входные характеристики модуля включают импеданс 5.9K Ом, ± 5%; напряжение в режиме включения от -3 до 0,5 вольт; напряжение в режиме выключения от 2 до 7 вольт; типичный ток в режиме включения 1,7 мА при номинальном напряжении и максимальный ток в режиме выключения 1,1 мА.Ток, требуемый от 5В шины, равен:Кроме того, система разработана для поддержки стандарта VME C.1.


Модуль IC697MDL651 имеет механический ключ, чтобы при необходимости его можно было правильно заменить аналогичным типом в полевых условиях.Ссылки I/O могут быть настроены пользователем без необходимости использования переключателей DIP или прыжков на модулеВышеупомянутый механический ключ, поставляемый с модулем, предотвращает непреднамеренную замену неправильного типа модуля в том же слоте.Ключ предназначен, чтобы поместиться в область на доске под разъемом, который имеет уникальную формуВажно отметить, что на стойке IC697 PLC самое левое положение зарезервировано только для источника питания.одно место, расположенное рядом с источником питания, должно содержать процессор или модуль приемника шиныКонструкция модуля ввода позволяет ему иметь отрицательные логические характеристики.

IC697MDL651 совместим с различными устройствами ввода, такими как переключатели ограничения, кнопки, переключатели селектора, выходы BCD,счетчики, а также другие выходы, совместимые с TTL.

Для настройки устройства используйте функцию настройки программного обеспечения Windows или MS-DOS, работающего на Windows NT или Windows 95, через порт SNP или через Ethernet TCP/IP.IC697MDL651 может быть выполнен с временем задержки фильтрации 1 или 10 мс..

Конфигурация выполняется не по пунктам, а по модулям, что означает, что все точки имеют одинаковое время фильтрации.точка ввода A1 может быть сконфигурирована таким образом, чтобы вызвать прерывание процессора либо на падающем или восходящем краю перехода сигнала. Выбор времени ввода фильтра не влияет на ответ на прерывание.Это объясняется тем, что 32 точки имеют общуюОднако, для удобства проводки, предоставляются два соединения.
