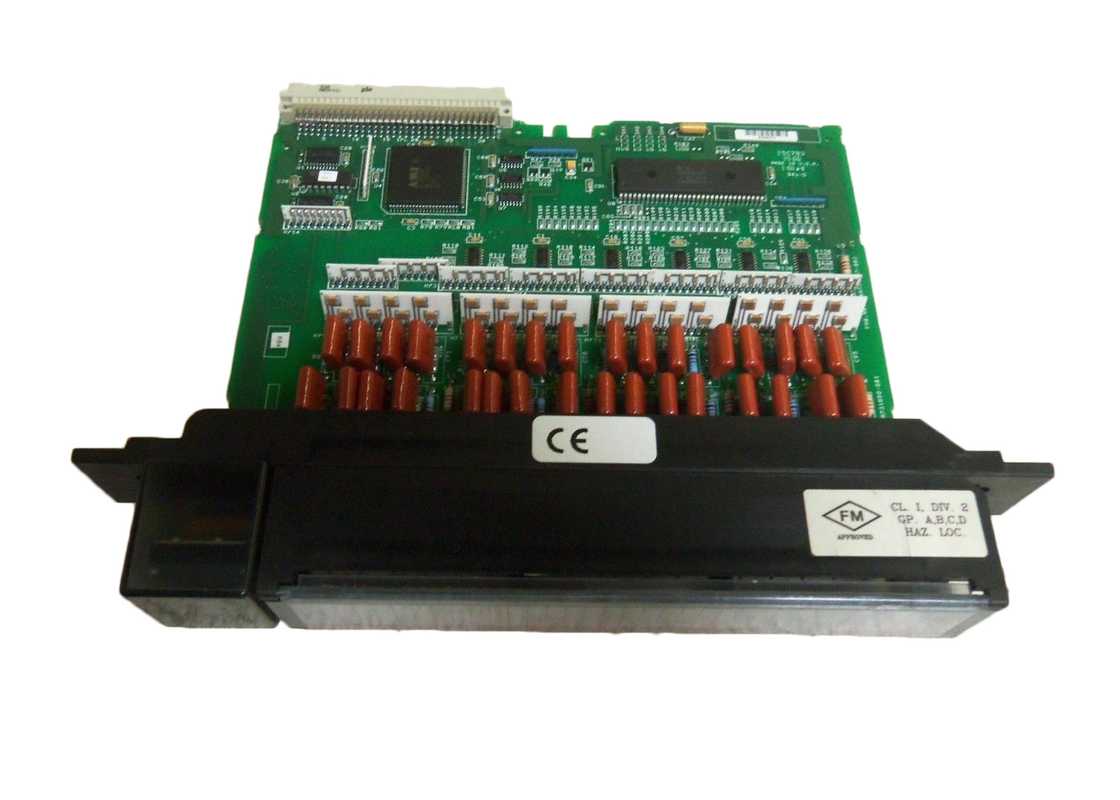

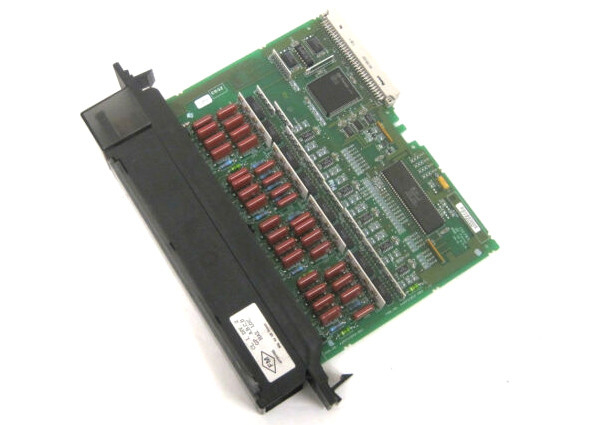

GE FANUC IC697MDL250, модуль дискретного ввода, 120 вольт переменного тока, 32 точки
Описание продукта IC697MDL250
Модуль дискретного ввода IC697MDL250 от GE Fanuc имеет 32 точки, состоящие из четырех изолированных групп, что гарантирует, что каждая группа из восьми точек может использоваться на разных фазах питания переменного тока. Этот модуль на 120 В переменного тока оснащен входным фильтром 20 мс и совместим с датчиками приближения.
Реактивный вход модуля IC697MDL250 соответствует стандарту IEC типа 2. Кроме того, входные характеристики работают с огромным количеством доступных датчиков приближения. Светодиоды показывают состояние ВКЛ-ВЫКЛ для каждой точки на стороне логики/ПЛК схемы и легко расположены в верхней части модуля. Модуль IC697MDL250 механически ключен для гарантии надлежащей замены аналогичным типом поля. Ссылки ввода/вывода настраиваются пользователем, что исключает необходимость использования перемычек или DIP-переключателей. Настройка выполняется с помощью программного обеспечения для программирования MS-DOS или Windows, и функция настройки уже установлена на устройстве.
Модуль IC697MDL250 можно использовать с широким спектром входных устройств, включая кнопки, концевые выключатели или переключатели выбора и электронные датчики приближения (2- или 3-проводные типы). Входная схема модуля обеспечивает низкое рассеивание тепла, что, в свою очередь, способствует исключительной надежности и долговечности.
Этот модуль оснащен механическим ключом, который помогает предотвратить случайную замену типов в данном слоте. Ключ подходит к специально сформированному месту на плате под разъемом. При первоначальной установке модуля ключ крепится к центральной направляющей задней панели. При извлечении модуля ключ остается в центральной направляющей, требуя, чтобы в слот устанавливались только идентичные типы модулей. Если пользователю необходимо изменить местоположение модуля в стойке после того, как ключ был прикреплен к стойке, ключ можно извлечь, подняв и отцепив защелку. Затем ключ и модуль можно вставить повторно по мере необходимости.
Технические характеристики IC697MDL250
| т |
120 вольт переменного тока |
| Количество входов: |
32 входа (4 изолированные группы по 8) |
| Входной ток: |
10 мА |
| Требуемый ток: |
0,35 ампер |
| Частота: |
60 Гц |
| Питание постоянным током: |
Нет |
Техническая информация
Техническиеааеактерис
|
т
и
|
к
и
|
| IC697MDL250 |
Номинальное напряжение:
Входов на модуль:
|
| 120 В переменного тока, от 47 до 63 Гц синусоидальный |
32 (четыре группы по восемь входов в каждой) |
| Изоляция: |
|
| 1500 вольт среднеквадратичного значения - любой вход к задней панели |
500 вольт среднеквадратичного значения между входными группами |
| Входной ток: |
10 мА (типичный) при номинальном напряжении (реактивный) |
| Входные характеристики- |
Напряжение включения: |
| от 75 до 132 вольт переменного тока, от 47 до 63 Гц синусоидальный |
Напряжение выключения: |
| от 0 до 25 вольт переменного тока, от 47 до 63 Гц синусоидальный |
Ток включения: |
| от 6 мА до 15 мА |
Ток выключения: |
| от 0 до 3 мА (2,2 минимум при входном напряжении 25 В) |
Время задержки фильтра: |
20 мс типичное
