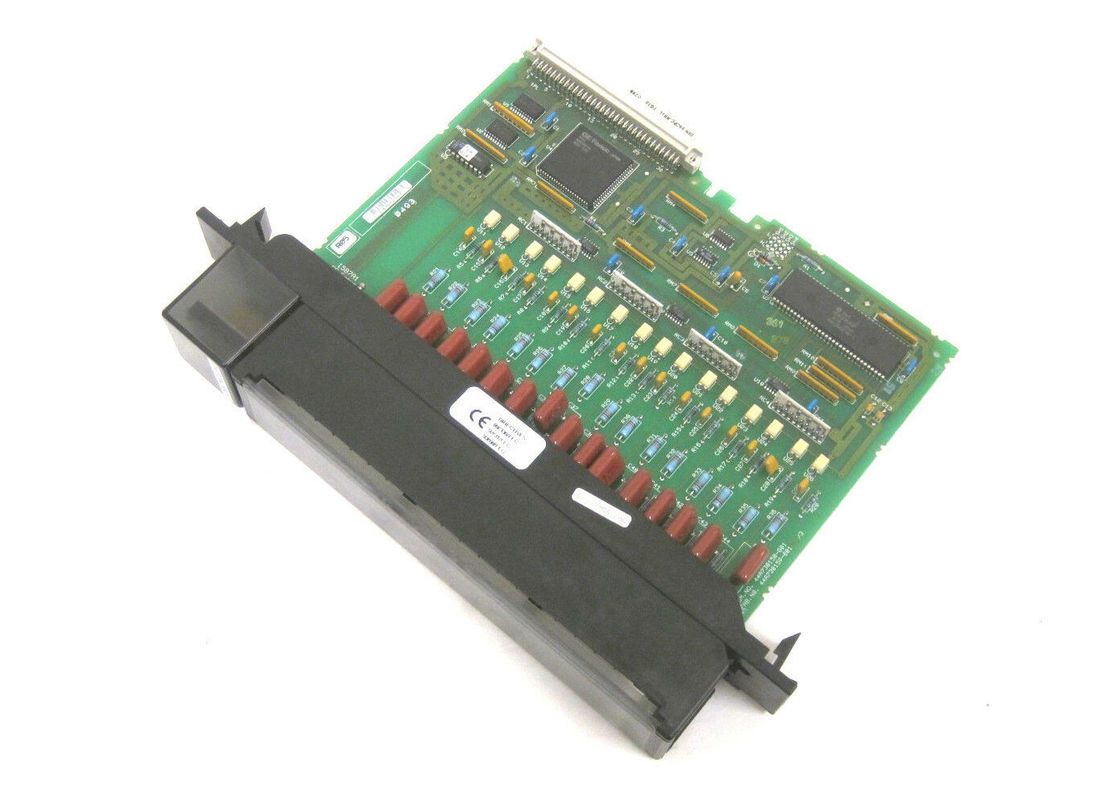

IC697MDL240 Модуль дискретного ввода GE FANUC с 16 изолированными входными точками 120 В переменного тока

IC697MDL240 GE FANUC Дискритетный входный модуль с 16 изолированными точками входа 120VAC

Описание продукта

GE Fanuc IC697MDL240 представляет собой дискретный модуль ввода с 16 изолированными точками ввода 120VAC и фильтром ввода с временем задержки 20 мс.Эта изоляция позволяет соединять различные фазы питания переменного тока и входыОн имеет реактивный вход с характеристиками токового напряжения, поддерживающего различные 2- или 3-проводной коммутаторы близости.

Светодиоды в верхней части указывают на состояние включения и выключения точек на ПЛК. IC697MDL240 имеет функцию механического ключа и позволяет настраивать В/В без использования переключателей DIP или прыжков.Конфигурация выполняется с использованием функции конфигурации программного обеспечения MS-DOS или Windows, работающего на Windows 95 или Windows NT через Ethernet TCP/IP или через порт SNPФункция настройки программного обеспечения для программирования установлена на устройстве программирования.

Капацитивная входная схема обеспечивает низкое рассеивание тепла, длительный срок службы и высокую надежность.и может погрузить до 4mA течения утечки в состоянии OFF в устройство ввода.

Модуль IC697MDL240 черпает.25A из 5В шины, присутствующей на заднем плане. Для правильной замены типа модуля IC697MDL240 поставляется с уникальным механическим ключом с приспособленной зоной.Во время первой установкиПри замене ранее установленный ключ позволяет размещать только аналогичные модули.

Терминальная панель полевой проводки отсоединяема.Есть место для пучка из 40 подходящих размеров проводов, которые должны быть направлены через терминал.

О IC697MDL240

Модуль дискретного ввода GE Fanuc IC697MDL240 является продуктом GE Fanuc, который был изготовлен в рамках линейки продуктов GE Series 90-70 PLC. This input module has 16 isolated input points with a voltage rating of 120 Volts AC and an input filter delay time of 20 milliseconds and the isolation is designed to enable the connection between various AC supply phases and inputsОн также поставляется с реактивными входами с характеристиками токового напряжения, поддерживающими широкий спектр 2-проводной или 3-проводной коммутаторов близости.указание состояния включения/выключения для точек на ПЛКМодуль дискретного ввода IC697MDL240 оснащен механическим ключом, который позволяет выполнять конфигурацию ввода/вывода без необходимости использования DIP-спутников или переключателей.

The configuration of the IC697MDL240 Module is done through the Windows or MS-DOS programming software that runs on the Windows NT or Windows 95 operating system via the SNP port or through the Ethernet TCP/IP port. Конфигурационная функция программного обеспечения установлена на устройстве, которое используется для программирования. Модуль IC697MDL240 получает 0,25 ампера от 5 вольтной шины, расположенной на заднем плане.Он также поставляется со специальным механическим ключом, который имеет подходящую область для улучшения правильной замены типа модуляВо время первой установки механический ключ застегивается в центральную рельсу заднего плана. При замене ранее приспособленный ключ позволяет установить аналогичный модуль.Капацитивные входные схемы обеспечивают пространство для рассеивания тепла и он предлагает высокий уровень надежности и длительный срок службыВ состоянии включения, есть 10 миллиампер типичного тока, и модуль также может погрузить до 4 миллиампер утечки тока в устройство ввода, в то время как в состоянии отключения.
