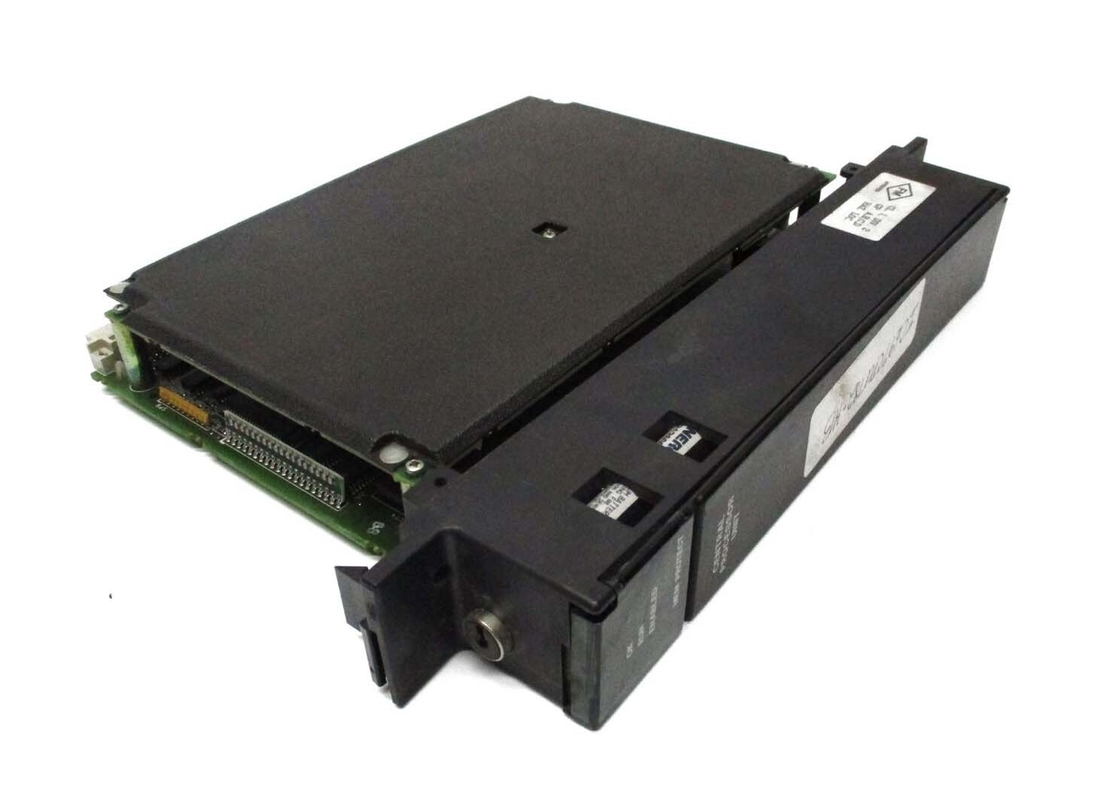

GE FANUC IC697CPU782, Programmable регулятор логики конструировал

GE FANUC IC697CPU782, программируемый логический контроллер

Описание продукта

IC697CPU782 - это программируемый логический контроллер, предназначенный для размещения в одном слоте с стойкой.Задняя панель, установленная на стойке, позволяет этому устройству общаться с различными модулями ввода/выводаДля работы и управления этим устройством используйте переключатель управления запуска/остановки или подключенный компьютер с соответствующим программным обеспечением.IC697CPU782 имеет микропроцессор 16 МГц с возможностью выполнения вычислений с плавающей запятой при скорости 0Это устройство может обрабатывать различные смеси вводов и выводов до 12K и 8K аналоговых В/В.

IC697CPU782 требует расширительной платы памяти для хранения пользовательских данных и информации о программе.Волатильная память поддерживается батареей CMOS RAMДля установки этой расширительной платы, CPU должен быть сначала инициирован подключенным компьютером.различные модули связи, и все дискретные и аналоговые модули ввода/вывода из семейства IC697 совместимы с IC697CPU782.

Это устройство настраивается с помощью программного обеспечения, работающего с компьютера программиста.Подключение Ethernet также возможно, если установлено соответствующее оборудованиеДля программирования IC697CPU782 требуется либо MS-DOS, либо компьютер Windows 95 и Windows NT с соответствующим программным обеспечением.Пароль защищает настройки конфигурации вместе с встроенной памятью защитить ключ переключатель.

Подробные инструкции по установке IC697CPU782 можно найти в руководстве устройства. Прежде чем попытаться установить, отключите питание от стойки.Выключатель запуска/остановки должен находиться в положении остановки. Подключите панель расширения памяти. Батарея RAM CMOS может быть помещена в любой из разъемов. Вставьте IC697CPU782 в стойку и включите ее.

О IC697CPU782

Модуль GE Fanuc IC697CPU782 - 16-мегагерцовый модуль процессора для ПЛК серии 90-70 GE. Вибрационный рейтинг модуля составляет 1 Г при частоте от 57 до 150 Герц.Уровень удара 15 Г в течение 11 миллисекунд. диапазон температуры работы для систем серии 90-70 составляет от 0 до 60 градусов Цельсия. диапазон температуры хранения составляет от -40 до 85 градусов Цельсия.Рекомендуемый диапазон относительной влажности составляет от 5 до 95%Рекомендуемый корпус - стальной шкаф с экологической защитой IP 54 для защиты от брызг воды и пыли.Продукты GE Fanuc одобрены для глобального использования и изготовлены с гарантией качества ISO9001 для применения в промышленной средеРазрешения агентства для продуктов GE Fanuc включают CE, UL508, CSA22.2Для установки программируемых контроллеров IC697 используются стандартные стойки с 9 и 5 слотами.

Модуль IC697CPU782 должен быть установлен в слоте 1 стойки ПЛК. Модуль IC697CPU782 поддерживает 32-разрядные инструкции, а его память расширяется до 512 КБ.Модуль процессора также поддерживает операции с плавающей запятойМикропроцессор, используемый для модуля IC697CPU782, составляет 80386DX на частоте 16 мегагерц. Модуль CPU поддерживает до 8000 аналоговых В/В и 12000 входов/выходов.Модуль IC697CPU782 может быть запрограммирован с помощью программного обеспечения, которое работает на операционной системе MS-DOS или MS-WindowsКомпьютер, использующий программное обеспечение, может подключиться к модулю IC697CPU782 через серийное соединение, параллельное соединение или через Ethernet-соединения.на модуле процессора установлен серийный порт RS-422/RS-485Для Ethernet-соединений требуется установка дополнительного коммуникационного модуля. Модуль IC697CPU782 требует 1,6 ампера тока от PLC на 5 вольт DC.

Технические спецификации

Техническая информация
