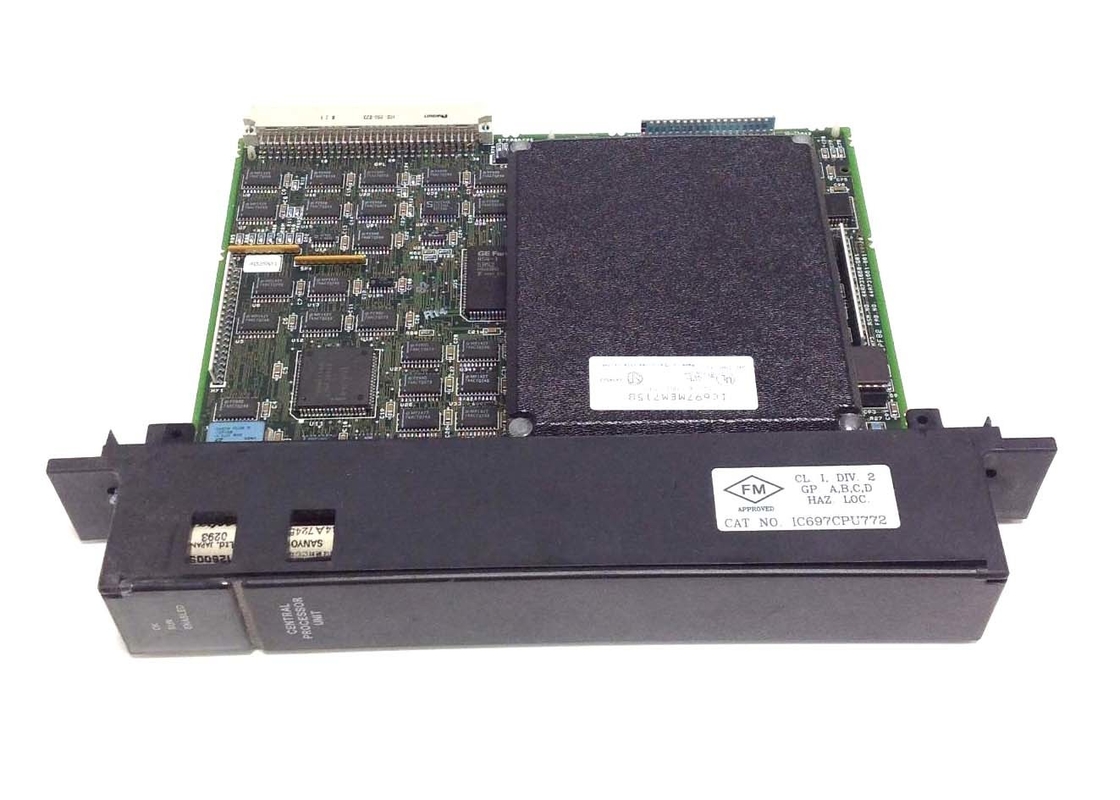

GE FANUC IC697CPU772, C.P.U. PLC Одно-слота, C.P.U. плавающей запятой

GE FANUC IC697CPU772, C.P.U. PLC Одно-слота, C.P.U. плавающей запятой

Характер продукции

IC697CPU772 C.P.U. PLC одно-слота с расширяемой памятью изготовленное автоматизацией и управлениями GE. Оно способен на контролировать промышленное машинное оборудование и процессы в реальное временя. Backplane установленный к шкафу использован для того чтобы связывать с различными модулями I/O. IC697CPU772 имеет микропроцессор 12MHz 80C186 способный на вычислений плавающей запятой на скоростях 0,4 микросекунд в булевскую функцию. До 8K сетноой-аналогов I/O поддержан этим прибором, вместе с любой смесью входов и выходов 2K.

Различные сопроцессор и модули связей поддержаны этим прибором в дополнение к модулям интерфейса LAN IC697, модулям регулятора автобуса IC660/IC661, и модулям интерфейса связи. Этот прибор также поддерживает все дискретные и сетноые-аналогов модули I/O от семьи IC697.

IC697CPU772 установлено и запрограммировано программным обеспечением бежать от прикрепленного компьютера. Конфигурация через двойные встроенные переключатели и прыгунов пакета необходима для этого прибора. Программирование этого прибора возможно через соединение серийных, параллельных, или локальных сетей используя или MS-DOS или программы бежать на NT выигрыша 95 или выигрыша. Настройте и конфигурация для этого прибора обеспечена с защитой секретности пароля.

Для того чтобы привестись в действие IC697CPU772, используйте или трехпозиционный переключатель или прикрепленный компьютер с правильным установленным программным обеспечением. Требовать, что для этого прибора действует доска расширения памяти. Это расширение обеспечивает до 512 килобайта памяти данных. Память (RAM) поддержана батареей. C.P.U. должно быть выступлено с инициативой соединенным компьютером прежде чем доску памяти можно установить.

Для установки IC697CPU772, см. документация продукта. Сила должна быть повернута перед попыткой установки. Положите командный выключатель в остановите положение. Установите доску расширения памяти. Соедините батарею CMOS с прибором. Введите прибор в первый слот шкафа. Сила восстановления к шкафу.

О IC697CPU772

Модуль IC697CPU772 модуль C.P.U. который совместим с серией 90-70 programmable регуляторов логики от GE Fanuc. Номенклатура товаров серии 90-70 семья PLCs и компоненты PLC которая обеспечивают регулятор полно-функции который легок для того чтобы установить и установить в любую систему. Серии 90-70 PLCs конструированы для того чтобы быть совместимы с другим PLCs которые формируют часть более большой семьи PLC серии 90 GE Fanuc. Линия серии 90-70 включает большое количество различных элементов системы PLC включая модули C.P.U., шкафы. Системы I/O, электропитания, I/O гения, и многочисленные опционные модули. Архитектура модулей C.P.U. основана на процессоре 80X86 или 80X86DX Intel. Модуль IC697CPU772 использует микропроцессор 80C186 с системными часами 12 мегациклов.

Модуль IC697CPU772 займет один слот в шкафе PLC. Деятельность плавающей запятой поддержана на модуле C.P.U. Память системы расширяема потому что модули памяти расширения 64, 128, 256, и 512 KB CMOS можно установить на модуль IC697CPU772. Меняемая батарея системы снабжает резервную силу память программы и данных в случае если сила системы извлечется. Старую батарею необходимо извлечь прежде чем батарея замены установлена. Течение необходимо модулем IC697CPU772 от 5 вольт автобуса DC 1,2 AMPS. Это настоящее требование включает течение уничтоженное памятью расширения. Модуль IC697CPU772 установлен через или MS-DOS или Microsoft Windows основал инструменты программирования. Для обеспечения там никакие отступления от запрограммированной конфигурации, C.P.U. проверяет фактическую конфигурацию на ботинке-вверх и периодически во время работы энергетической системы. Интегрированный серийный порт можно использовать для того чтобы взаимодействовать с серийным программистом.

Технические данные

Технические данные для IC697CPU772
