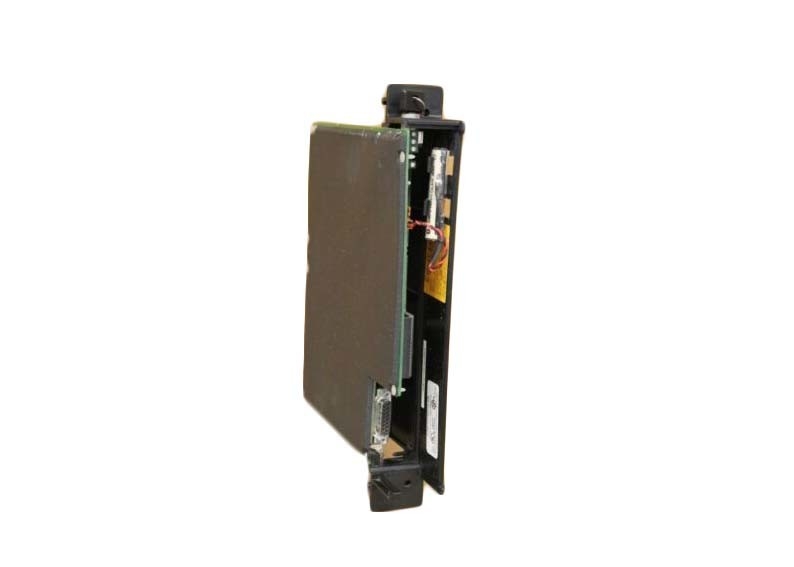

GE FANUC IC697CPM915, 32 MHz, трицатидвухразрядное, устройство обработки данных плавающей запятой центральное

GE FANUC IC697CPM915, 32 МГц, 32-битный, центральный процессор плавающей точки

Описание продукта

IC697CPM915 - это 32-битный центральный процессор с плавающей точкой частоты 32 МГц в серии 90-70 производства GE Fanuc.Этот процессор запрограммирован программным обеспечением MS-DOS или Windows для управления машинами, процессов и обработки материалов в режиме реального времени. Он взаимодействует с модулями ввода/вывода и интеллектуальными опционами через стойку.1 МБ одной и той же слот-памяти с поддержкой батареиIC697CPM915 поддерживает вычисления с плавающей запятой и работает со скоростью 0,4 микросекунд на булевую функцию.

Поддерживаются различные опционные модули, включая все модули интерфейса LAN IC697, ряд модулей сопроцессоров, контроллеры шины IC660/661 и дискретные/аналоговые модули в семействе IC697.IC697CPM915 хранит прошивку операционной системы через флэш-память; однако, хранение пользовательской программы не поддерживается этим модулем.Обновления прошивки проводятся путем подключения совместимого ПК к серийному порту и запуска программного обеспечения Loader.

Этот модуль может управляться с помощью трехпозиционного переключателя RUN / STOP или удаленным программистом и соответствующим программным обеспечением.Данные программы/конфигурации заблокированы с помощью пароля или вручную с помощью переключателя клавишЕсли ключ защищен, данные могут регулироваться только программистом, связанным параллельно только с BTM (модулем шины-передатчика).IC697CPM915 следует правильно установить с использованием приведенного руководства.. Батарея может быть подключена к любому из разъемов. Выключатель переключения должен быть в положении STOP, а переключатель клавиш в положении OFF защиты памяти.Затем модуль может быть установлен в слот 1 и энергии инициированы.

Технические спецификации

Техническая информация

Об IC697CPM915

Модуль GE Fanuc IC697CPM915 представляет собой однослотовый программируемый модуль процессора.Модуль IC697CPM915 может быть настроен с использованием программного обеспечения на базе Windows или MS-DOS для управления системами обработки материаловПрограммирование процессора осуществляется через Ethernet или через порт SNP. Подключения программистов через Ethernet требуют установки дополнительного модуля Ethernet..Модуль IC697CPM915 взаимодействует с опционными модулями и с вводами/выводами через заднюю плоскость стойки, используя стандартный формат VME C.1. Модуль IC697CPM915 совместим с IC697CHS750, IC697CHS782,IC697CHS783Модуль IC697CPM915 должен устанавливаться только в слоте 1 стойки.Работа модуля IC697CPM915 контролируется либо переключателем RUN/STOP, либо дистанционно через программиста, который подключен к серийному порту RS-422/RS-485 на модуле ЦП..

На модуле процессора IC697CPM915 для отображения состояния процессора установлены четыре зеленых светодиода.Пользовательская память на модуле составляет 1 мегабайтЛитийная батарея, установленная на модуле, обеспечивает резервную копию данных, хранящихся в памяти пользователя.Флэш-память используется для хранения системного прошивкиМодуль IC697CPM915 предназначен для использования с ПЛК-системами GE Fanuc серии 60-70.Доступные опционные модули включают все модули IC697 LAN, многочисленные копроцессорные модули и контроллеры шины для семейства аналоговых и дискретных модулей ввода-вывода IC660, IC661 и IC697.
