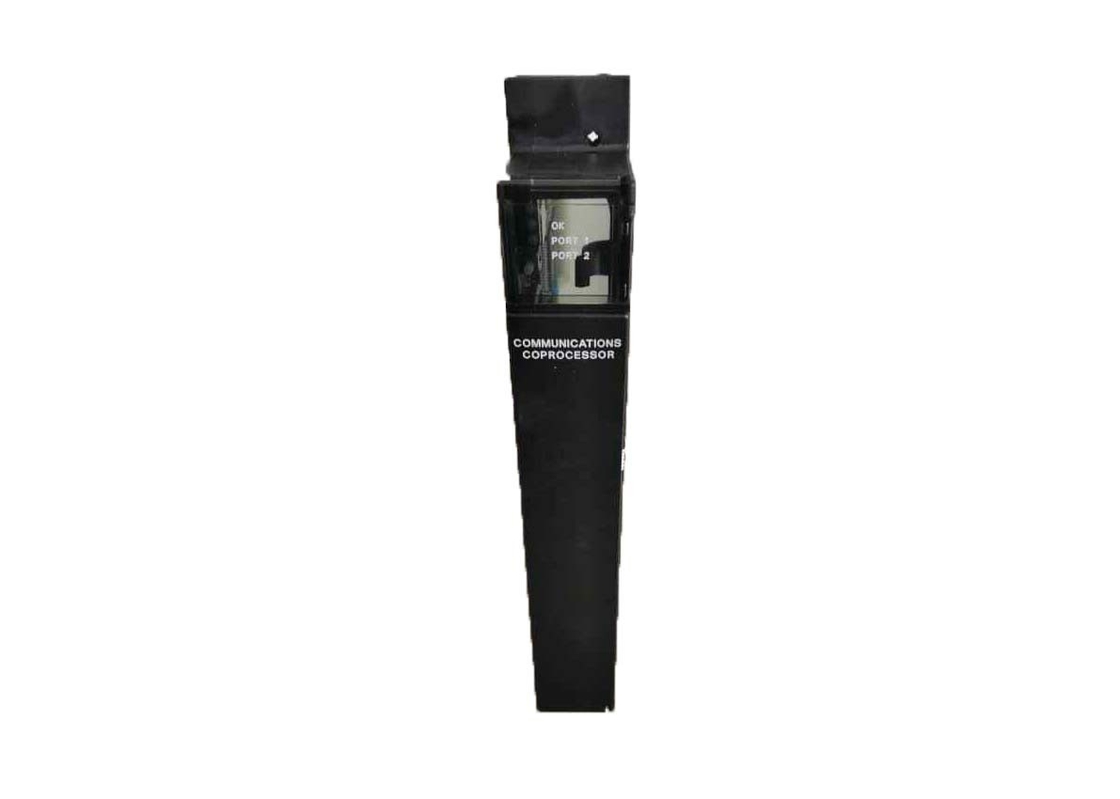

GE FANUC IC697CMM711, модуль сопроцессора связей Одно-слота, 90-30 серий

GE FANUC IC697CMM711, модуль сопроцессора связей Одно-слота, 90-30 серий

Характер продукции

IC697CMM711 модуль сопроцессора связей Одно-слота (CMM) от GE 90-30 серий. Модуль приходит стандарт с мягкой конфигурацией переключателя (исключающ потребность для переключателей и/или прыгунов), 3 СИД состояния, управлением возврата кнопки, и 2 серийными портами. Модуль использует 12 Mhz, микропроцессор 80C186. Дополнительно, никакая батарея не необходима.

CMM часть семьи модулей связи и демонстрирует комуникационный контроль оба (CCM), удаленный терминал (RTU), и связи генерала IC69 функциональность (SNP). CCM, RTU и SNP доступны на том или обоих серийных портах в любой из 9 возможных конфигураций: CCM/CCM, CCM/RTU, RTU/CCM, RTU/RTU, SNP/SNP, SNP/CCM, CCM/SNP, SNP/RTU, и RTU/SNP. Модуль поставляет и RS-232 и RS-485 взаимодействует и связывает с C.P.U. PLC через backplane. Многочисленное CMMs можно поместить в как раз одной системе PLC IC697.

Функции позволенные IC697CMM711 CMM в режиме деятельности CCM включают прочитанный, что/написало регистра, таблиц входа и выхода, набора бита/ясного входов и выходов, прочитанный пусковой площадки царапины, последовательность q управляет для быстрого читает, и диагностическое изменение слова состояния. В конфигурациях мастерских/пэра CCM, связи вновь принятых CMM с удаленными устройствами через запросы связей программы лестницы применения.

Состояние модуля IC697CMM711 viewable через 3 СИД. Деятельность серийных портов определена в СИД порта 1 и СИД порта 2. Верхнее СИД моргнет когда модуль приведен в действие вверх, и раз диагностики выполнены эффектно, верхнее СИД останутся LIT. Верхнее СИД всегда будет определять государство модуля.

О IC697CMM711

Модуль IC697CMM711 от GE Fanuc промышленный модуль сопроцессора связей, также известный как CCM. Часть номенклатуры товаров серии 90-70 GE Fanuc programmable регуляторов логики или компонентов и аксессуаров PLC. Комуникационные протоколы которые модуль сопроцессора связи IC697CMM711 может поддержать мастерские, невольничьи, и одноранговые протоколы CCM, мастер и невольничьи протоколы SNP и SNPX, и невольничий комуникационный протокол RTU Modbus. Модуль приходит с 1 слотом и кнопкой для переустановить. Для этого не нужна батарея. Модулю IC697CMM711 не нужны прыгуны или переключатели для конфигурации. Вместо этого его можно установить с мягким методом конфигурации переключателя. Этот модуль сопроцессора связей приходит с 2 серийными портами которые могут быть серийные порты RS-232 или RS-422/RS-485.

Модуль сопроцессора связей IC697CMM711 серии 90-70 GE Fanuc использует микропроцессор 80C186 который работает по норме 12 Mhz. Возможно установить больше чем 1 модуль сопроцессора связей в одиночную programmable систему регулятора логики для того чтобы увеличить варианты связи системы регулятора. Модуль IC697CMM711 и полностью другой CCMs в системе PLC связывают с C.P.U. PLC через backplane. 3 СИД на этом модуле. Одно из СИД показывает настоящее состояние модуля пока другое шоу 2 СИД работа портов модуля 2 серийных. Гаван СИД обозначено как гаван 1 СИД и СИД порта 2. Этот модуль сделан быть установленным в шкаф, и он должен только быть установлен когда сила шкафа отключена.

Технические данные

Технические данные для IC697CMM711
