Подробная информация о продукте:
Оплата и доставка Условия:
|
Описание: | Шкаф интегратора VME | БРЕНД: | GE Fanuc |
---|---|---|---|
Модель: | IC697CHS783 | Серия: | Серия 90-70 |
Настоящий: | 3,3 ампера | Размер: | 11,15 x 19 x 7,5 дюйма |
Тип приложения: | приложение 10-inch-deep | Одиночный источник питания: | поддержал |
Соединение с Backplane 17 слотов: | поддержал | Гарантия: | 1 год |
Высокий свет: | Модуль выхода логики ESCPP положительный,Положительный модуль выхода логики 24VDC,RS485 цифров я модуль o |

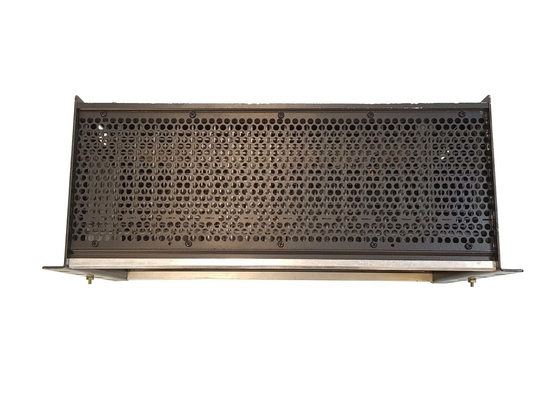

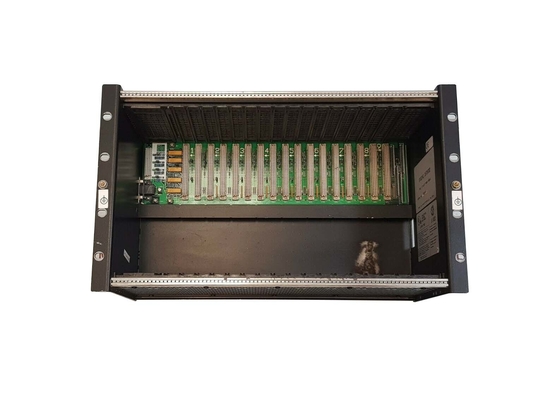

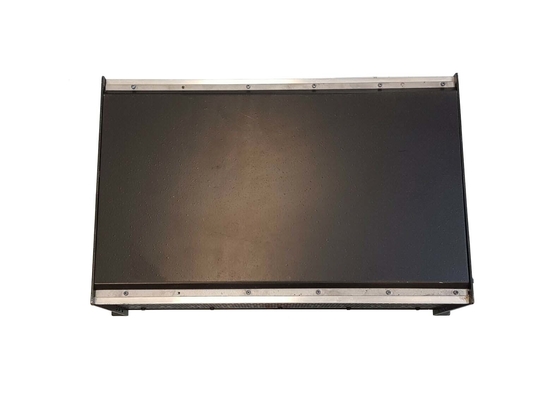

IC697CHS783 передний/задний шкаф интегратора держателя VME с 17 слотами конструированными GE Fanuc. Этот шкаф IC697CHS783 для IC697 PLCs конструирован для работы с модулями посредника VME и конфигурациями I/O (не включая применения дублирования). Backplane 17 слотов обеспечивает легкую интеграцию модуля VME.
Дополнительные особенности IC697CHS783 включают держатели и стандарт шкафа 10 дюймов глубокие задние держатели шкафа 19 дюймов передние. И вставляемые электропитания AC/DC и DC IC697 приемлемы. Потребитель может также выбрать внешнее электропитание; однако, модуль переходника необходим в этом случае. Также включено обеспечение для деятельности 2 шкафов основанной на одиночном электропитании так же, как для сильнотоковых конфигураций. Опционный набор может быть приказан для добавления backplane J2 или для делать кабельные соединения ленточного кабеля. Также опционное собрание вентилятора доступное для высокомощных модулей.
Каждая конфигурация шкафа примет одно электропитание в модуле к левому положению; однако, емкость электропитания фактор который может ограничивать количество модуля в шкафе. До 3 модуля VME могут быть использованы в шкафе с модулями IC697. Многосторонность шкафов позволяет обоим модулям посредника через пользу прыгунов на backplane установить слоты.
Интеграция модулей посредника происходит путем двигать прыгунов. Устанавливая шкаф IC697CHS783, потребитель должен выйти достаточная комната для воздушного потока, который позволяет модулю охладить как следует. Это когда собрание вентилятора шкафа полезно. Устанавливающ требования для фронта и/или зада определите шкафом приказал. Монтажные фланцы уже включены в бортовых панелях шкафа. Важно вспомнить что удлинительный кабель силы необходимо прикрепиться прежде чем сила приложена. Удлинительный кабель не должен быть соединен пока система работает.
Шкаф IC697CHS783 шкаф интегратора GE Fanuc VME. Шкаф может легко поддержать модули третьей стороны VME которые требуют 0,8 дюймов дистанционирования установки. Шкаф может принять максимум 5 вольт силы. Максимальное течение что потребители могут поставить к шкафу 3,3 AMPS. Шкаф может приспособить все модули PLC GE IC 697. На лицевой стороне, он может легко соединиться со шкафом 19 дюймов, и на зад, его можно установить в дюйм-глубокое приложение 10. Шкаф интегратора может приспособить электропитание от одиночного источника питания.
Шкаф IC697CHS783 оборудован с backplane 17 слотов который может предусмотреть легкую интеграцию с другими модулями VME. Во время установки шкафа, достаточный зазор должен быть выведен вокруг его для воздушного потока. Шкаф имеет размеры 11,15 дюймов в высоте, 19 дюймов в ширине, и 7,5 дюймов глубокий.
Шкаф IC697CHS783 может быть установлен путем использование серии прыгунов которые расположены на backplane около каждого слота. Это помогает в гибкости во время установки. Система IC697 учитывает конфигурацию потребителя ссылок пункта I/O для модулей. Шкаф предлагает удерживание модуля. Он приходит с отлитыми в форму защелками которые щелкают на верхние и более низкие рельсы шкафа.
Поддержки шкафа IC697CHS783 опционное собрание вентилятора шкафа. Вентиляторы в шкафе интегратора произвести малошумное и их собраны путем использование шарикоподшипников на выдвинутый срок службы. Каждая конфигурация шкафа приспосабливает одиночный блок электропитания в крайнем левом положении. Шкаф можно установить и вертикально и горизонтально, в зависимости от потребностей применения.
Тип модуля: | Шкаф интегратора VME |
Устанавливать положение: | Фронт (шкаф) |
Количество слотов: | 17 одиночный или 8 двойные (плюс электропитание) |
Тип: | Одиночная ширина или двойная ширина |
Размеры: | 11,15 x 19,00 x 7,5 внутри. (H x w x d) |
Внутренняя используемая сила: | 20 amps @ 5 VDC |
Бренд | GE Fanuc |
Серия | Серия 90-70 |
Номер детали | IC697CHS783 |
Описание | Шкаф интегратора VME |
Настоящий | 3,3 ампера |
Размер | 11,15 x 19 x 7,5 дюйма |
Тип приложения | приложение 10-inch-deep |
Одиночный источник питания | Поддержанный |
Соединение с Backplane 17 слотов | Поддержанный |
Вертикальная установка | Поддержанный |
Горизонтальная установка | Поддержанный |
