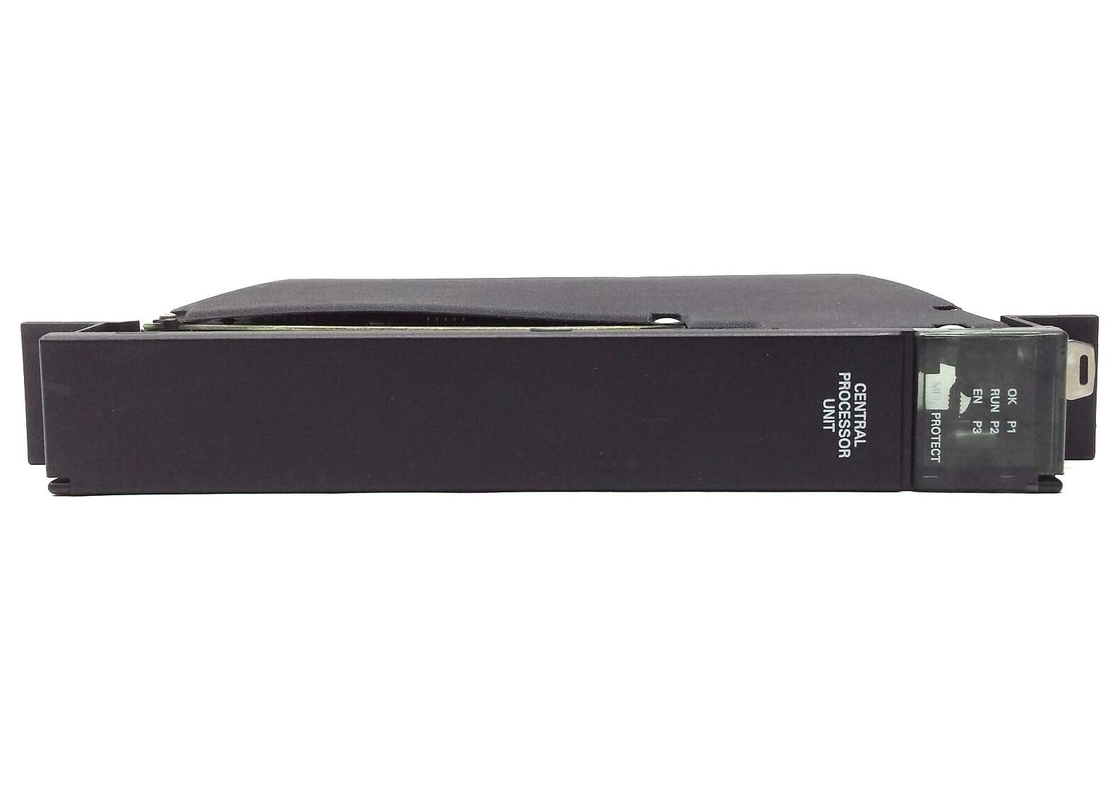

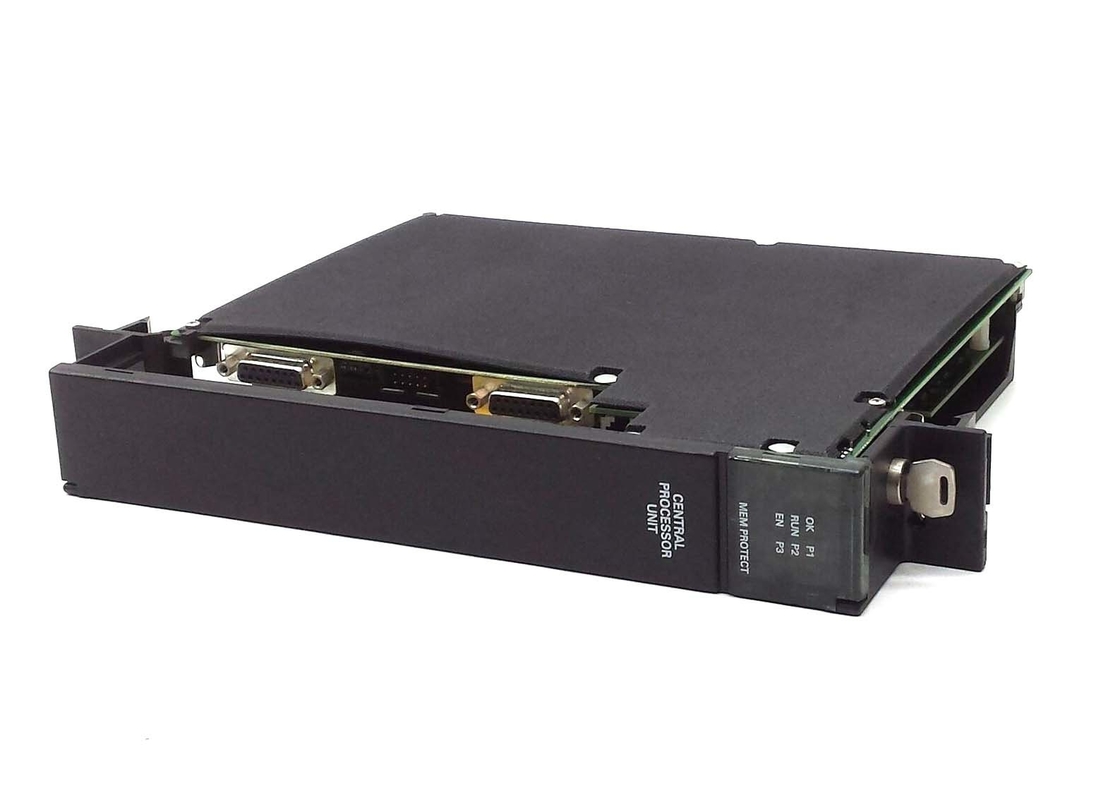

Модуль управления ЦПУ с горячей резервной системой и двойной шиной GE FANUC IC697CGR772

Модуль управления ЦП GE FANUC IC697CGR772 с горячим резервированием и двойной шиной

Описание продукта

IC697CGR772 — это модуль управления ЦП с горячим резервированием и двойной шиной из серии GE Genius. Модуль IC697CGR772 разработан как однослотовый контроллер, который позволяет выполнять расчеты обязательных точек с плавающей запятой для приложений с резервированием ЦП. Разработанный и запрограммированный операционной системой Microsoft Disk Operating System, IC697CGR772 способен осуществлять управление в реальном времени технологическими процессами машин и системами обработки материалов. Модуль IC697CGR772 подключается к интеллектуальным опциональным модулям или модулям с вводом-выводом через объединительную плату, которая монтируется в стойку.

Модуль IC697CGR772 оснащен трехпозиционным переключателем и может управляться дистанционно с помощью подключенного программатора и его программного обеспечения. Конфигурируемые данные могут быть заблокированы с использованием паролей или ключа защиты памяти, а также могут быть заблокированы вручную. В защищенном положении конфигурируемые данные могут быть изменены только программатором, подключенным к модулю передатчика шины. Семь светодиодов модуля IC697CGR772 являются индикаторами состояния ЦП. Модуль IC697CGR772 питается от изолированного источника и 5 В постоянного тока для внешних источников питания с литиевой батареей. Литиевая батарея сохраняет данные и память программы в случаях отключения питания. Новая батарея должна быть подключена до извлечения старой. Низкий заряд батареи сигнализируется, когда светодиод OK не горит.

Плата памяти модуля является неотъемлемой частью IC697CGR772. Плата памяти имеет 512 Кбайт CMOS ОЗУ с батарейным питанием. При возникновении ошибок они передаются в ЦП через подпрограмму ЦП, предоставляемую платой памяти. На модуле IC697CGR772 расположены три последовательных порта, которые могут использоваться как три дискретных порта связи. Подключение к этим портам осуществляется через переднюю часть модуля IC697CGR772.
