БРЕНД: | GE Fanuc | Модель: | IC697BEM713 |
---|---|---|---|
Серия: | Серия 90-70 | Тип продукта: | Модуль передатчика автобуса |
Требуемый слот: | 1 | Входной сигнал напряжения тока: | 5 вольт DC |
Настоящая притяжка: | 1,4 Amps | СИД состояния: | 3 |
Интерфейс программиста: | 1 | Гарантия: | 1 год |
Высокий свет: | модуль выхода отрицательной логики DC 24v,Модуль сервопривода PLCs цифров,5V DC цифров я модуль o |

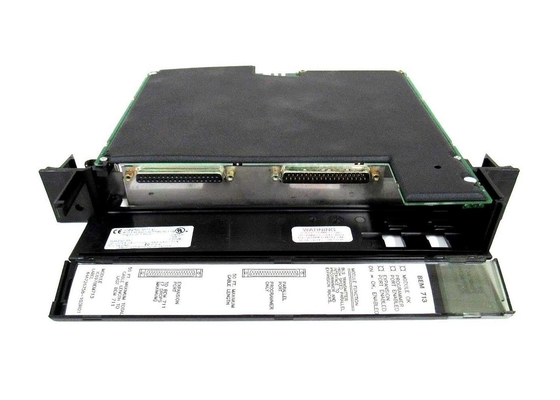

IC697BEM713 модуль передатчика автобуса (BTM) от серии 90-70 изготовленного GE Fanuc. Модуль IC697BEM713 позволяет расширению от главного шкафа C.P.U. когда система требует дополнительных модулей (до 7 добавленных шкафов PLC IC697). Функция параллельного программирования высокой эффективности важная особенность. Дополнительно, это BTM легко для того чтобы установить и не требует пользы глубоких переключателей.
Модуль IC697BEM713 пребывает в одиночном слоте и имеет 2 соединителя, верхнего соединитель для прикрепляться в прибор программирования и нижний соединитель, который для маргаритк-прикованного расположения через BRMs к шкафам расширения. Модуль передатчика автобуса должен быть установлен используя MS-DOS или функцию конфигурации программного обеспечения Windows программируя.
Сигнал тревоги СИД состояния (3) потребитель к вопросам с портом и/или модулем. Верхнее СИД ОК МОДУЛЯ покажет ДАЛЬШЕ когда программное обеспечение C.P.U. завершит конфигурацию BTM и проводит голосование каждый шкаф расширения системы. Оно испустит С когда или если эти условия не соотвествованы. Средний программист порт включил СИД может моргнуть или показать ДАЛЬШЕ для указания программиста и PLC связывайте. Оно испустит С когда они не свяжут. СИД нижнего расширения гаван позволенное показывает состояние автобуса расширения. Это СИД может моргнуть ДАЛЬШЕ когда BTM связывает с модулями приемника автобуса или если они нет.
При установке IC697BEM713, потребитель должен иметь соотвествующее руководство регулятора программиста для ссылки. Сила должна быть перед начинать. Как только модуль установлен в главный шкаф C.P.U., силу можно повернуть вне. Важно заметить, однако, что модуль нельзя установить в слот 1. Его необходимо установить направо всех модулей источника прерывания IC697.
Модуль GE Fanuc IC697BEM713 модуль передатчика автобуса от серии 90-70. Он позволяет расширения от главного шкафа когда дополнительные модули необходимы в системе. Модуль IC697BEM713 учитывает расширение к шкафам дополнительным 7 PLC IC697. Модуль IC697BEM713 также обеспечивает параллельный интерфейс могущие понадобиться прибором программирования. Модуль IC697BEM713 занимает один слот в шкафе. 2 соединителя на модуле IC697BEM713: соединитель на верхней части обеспечен для взаимодействовать с прибором программирования и соединитель на дне учитывает конфигурацию шлейфового подключения к шкафам расширения через модули приемника автобуса. Модули IC697BEM713 требуют 5 вольт напряжения тока DC от backplane системы и он рисует 1,4 Amps течения.
Спецификации для интерфейса программиста включают тариф данных 500 килобайтов в секунду и максимальной поддержанной длины кабеля 50 футов. Спецификации для интерфейса расширения также включают тариф 500 килобайт-в-второй данных и максимальную длину кабеля 50 футов. Модуль IC697BEM713 можно установить в любой слот в главном шкафе за исключением в слота 1 который сдержан для C.P.U. Сила шкафа должна быть повернута до установки модуля и ее можно повернуть дальше после того как модуль установлен в шкаф. 3 зеленых СИД обеспечено на модуле для показа статуса информации. Самое верхнее СИД поворачивает дальше когда программное обеспечение C.P.U. завершает конфигурацию включения питания модуля IC697BEM713 и провождало голосование все шкафы расширения в системе. СИД дна показывает состояние автобуса расширения. Среднее СИД дальше или моргающ когда PLC и программист связывают.
Тип модуля: | Передатчик автобуса |
Eff. Тариф данных: | 500 кбайтов/sec |
Позволенное расстояние кабеля: | 50 футов |
Дискретные пункты доступные: | N/A |
Серийные порты: | 2 |
Требуемое настоящее: | 1,4 Amps |
Настоящее требуемое от автобуса 5V | 1.4Amp |
ProgrammerInterfaceSpecification | |
EffectiveDataRate | 500Kbytes/sec |
Время хранить программа 16 кбайтов | 20 - 30 секунд |
Maximumcablelength | 50 футов (15 метров) |
ExpansionInterfaceSpecification | |
Maximumcablelength | максимум 50 ft в систему |
EffectiveDataRate | 500kbytes/sec |
ElectricalIsolation | non-isolateddifferentialcommunications. |
VME | Система конструированная для того чтобы поддержать VME стандартное C.1 |
