Подробная информация о продукте:
Оплата и доставка Условия:
|
| Бренд: | GE Fanuc | Модель: | IC697ALG230 |
|---|---|---|---|
| Серия: | Серия 90-30 | Тип продукции: | Модуль базового преобразователя |
| Входные сигналы: | 8 Дифференциальные входы | Ряд входного сигнала напряжения тока: | -10 до +10В |
| Настоящий ряд входного сигнала: | 4 к 20mA | Тариф обновления: | 20,4-2,8 мс |
| Выделить: | Модуль конвертера глубоких переключателей низкопробный,низкопробный модуль конвертера 20mA,GE FANUC IC697ALG230 |
||

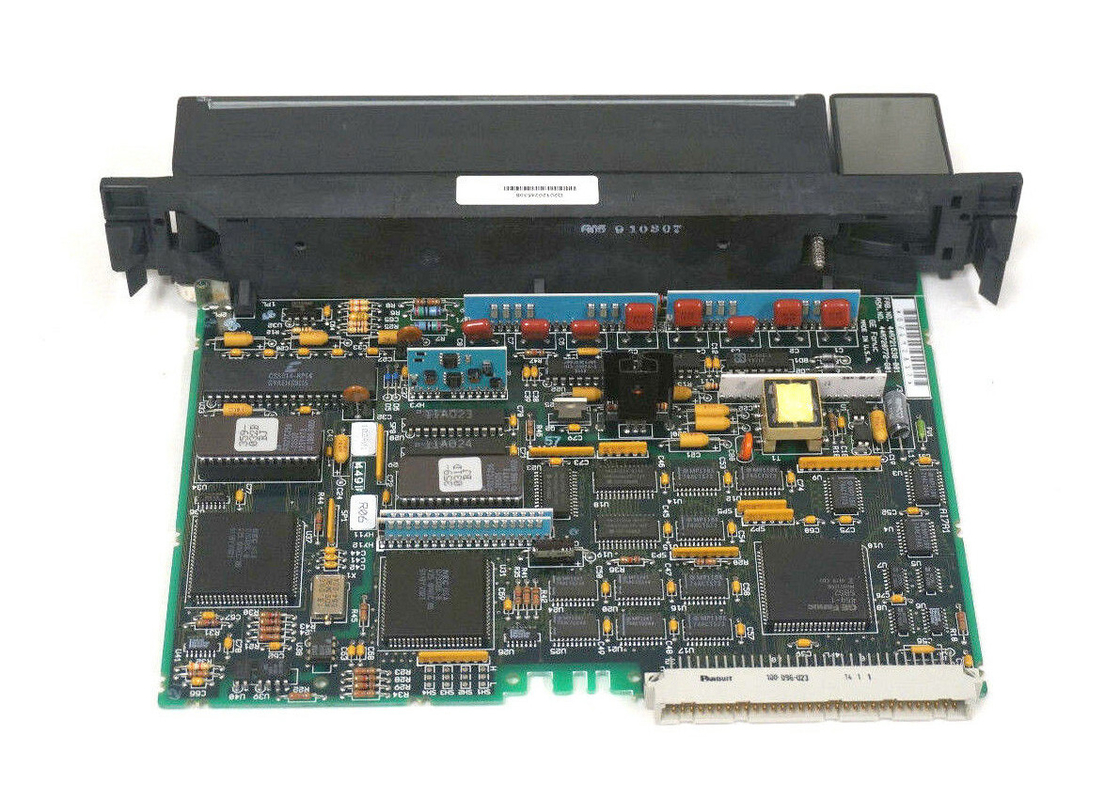

IC697ALG230 представляет собой базовый преобразовательный модуль, который может быть соединен с модулем расширителя тока в серии 90-30 GE. Завершенная аналоговая подсистема включает базовый преобразователь и модули расширителя;Однако, базовый преобразователь IC697ALG230 имеет восемь дифференциальных входов, которые индивидуально настраиваются для тока или напряжения.Базовый преобразователь принимает либо биполярные, либо однополярные аналоговые входы до 10 вольт на полной шкалеКроме того, базовый преобразователь принимает от 4 до 20 миллиамперных сигналов по мере необходимости.Нет прыгунов или переключателей DIP для настройки с этим устройствомКонфигурация проста с помощью программных функций Windows или MS-DOS.
Модуль IC697ALG230 преобразует входные данные в цифровую форму для использования процессором или для других контроллеров, получающих доступ к аналоговым входам через VME backplane.и базовый преобразователь имеет разрешение 14 бит. Техника переборки и среднего может еще больше улучшить это разрешение. Все входы защищены от переходных и стационарных условий перенапряжения.Процентные ссылки на ИИ через аналоговые входы используются в программируемом контроллереКаждый канал ввода настроен на использование одного слова % памяти ИИ на 16 бит.Конфигурация завершается с использованием функции конфигурации программного обеспечения MS-DOS или WindowsКроме того, полевая проводка выполнена для съемной терминальной платы. Модуль механически закреплен для правильной замены.Ссылки на В/В могут быть настроены пользователем, что исключает необходимость в прыжках или переключателях DIP.
| Диапазон ввода напряжения: | -10 до +10 вольт |
| Текущий диапазон ввода: | от 4 до 20 мА |
| Калибровка: | Заводская установка на 10 вольт +/- 2 мВ |
| Количество входов: | 8 дифференциальных входов |
| Тип модуля: | Преобразователь базы |
| Мощность: | + 5 вольт |
| Диапазоны ввода: | Напряжение: от 10 до +10 вольт Ток: от 4 до 20 миллиампер |
| Решение: | По умолчанию масштабирование (16 бит) 312,5 микровольт на шаг LSB при напряжении 0,5 микроампера на шаг LSB при 4 до 20 мА Нет отсутствующих кодов более 16 бит на напряжении Нет отсутствующих кодов более 14 бит на текущем НОТА:Пользовательское масштабирование может вводить пропущенные коды в нижних 2 или 3 бита в зависимости от используемых факторов. |
| Точность: калибровка |
Производственная установка на полном масштабе = 10 вольт ± 2 милливольт на модуле базового преобразователя. Максимальные погрешности при 25 ° C (77 ° F) следующие: напряжение базового преобразователя, ± 0,01% полной шкалы, ± 0,02% значения базового преобразователя тока, ±.05% от полной шкалы, ± 0,1% от значения напряжения экспандера, ± 0,03% от полного значения, ± 0,02% от значения тока экспандера, ± 0,07% от полной шкалы, ± 0,1% от значения |
| Преобразователь базы | Постоянно самокалибрируется для нулевых и положительных полномасштабных значений (до масштабирования пользователем).Тримпот на базовом преобразователе регулирует полное значение шкалы при входе 10ВДля. Критические приложения это может быть сброшено для компенсации старения ссылка. |
| Точность: линейность | ± 0,02% от полной шкалы по всему диапазону от отрицательного до положительного. |
| Коэффициент температуры | ±5 ППМ в °С типичный ±15 ППМ в °С максимум, напряжение ±30 ППМ в °С максимум, ток |
| Импеданс ввода: | Входы напряжения: более 10 мегомм при импедансе постоянного тока, 20 КОмм в серии с конденсатором 0,47 мфд. Входы тока: 250 Омм, 0,1% точного шунта |
| Общий отказ: | Диапазон напряжения - пиковый сигнал должен находиться в диапазоне от +13 до 13 вольт по отношению к терминалу ANLGCOM. |
| Чувствительность: | Ответ на сигналы общего режима в пределах вышеуказанных пределов обычно составляет 70 дБ CMRR, что соответствует показанию полной шкалы 0,02% для входа 0 В при общей режиме 10 вольт.Непрерывные входные сигналы за пределами общего диапазона режима могут привести к аномальным преобразованиям, не вызывая сигналов тревоги. |
| Прослушивание: | Высокоскоростные входы на модуле базового преобразователя могут показывать некоторое взаимодействие между соседними каналами.04% от разницы между уровнем влияния входа и уровнем входа соседнего каналаЭффект может быть сведен к минимуму путем расположения входов с аналогичными уровнями на соседних каналах. |
| Коэффициент конверсии: |
Входы базового преобразователя обновляются последовательно примерно каждые 2,4 мс до 2,8 мс (максимум) для всех 8 каналов.Время между обновлениями Expander = 44.8 x N ms (N = количество присутствующих модулей расширителя). |
| Время ответа: |
Каждый вход имеет низкопроходный фильтр с отсечением 100 радианов / секунду (0,01 секунды).Образец и держать поддерживает полное разрешениеВремя установки, с указанной точностью, для входа от нуля до полной шкалы шага: 50,0% 30 миллисекунд 10,0% 42 миллисекунды 00,5% 51 миллисекунда 00,1% 67 миллисекунд |
| Защита ввода: | Входы изолированы от VME-задней плоскости - но не между входными каналами. |
| Импульс: | Входы, которые обычно не подвержены воздействию дымчатой кольцевой волны общего режима пика до 1000 вольт; пики общего или поперечного режима до 2500 вольт не вызывают повреждений;но может вызывать случайные плохие данные, если они случаются совпадением с конверсией затронутого канала. |
| Постоянное перенапряжение: |
Входы выживают в обычном режиме или в нормальном режиме 120 ВАК или 125 ВДК неисправность в течение по крайней мере 1 минуты. Ущерб ограничен только пораженным входом. |
| Требования к энергии: | |
| Задняя плоскость стойки |
+5 вольт при 0,8 А (4 Вт) максимум для базового преобразователя +5 вольт при 0,4 А (2 Вт) для каждого модуля экспандера |
| Полевая сторона | Модуль не требует питания; однако для входа от 4 до 20 мА ток должен быть поставлен пользователем. |
