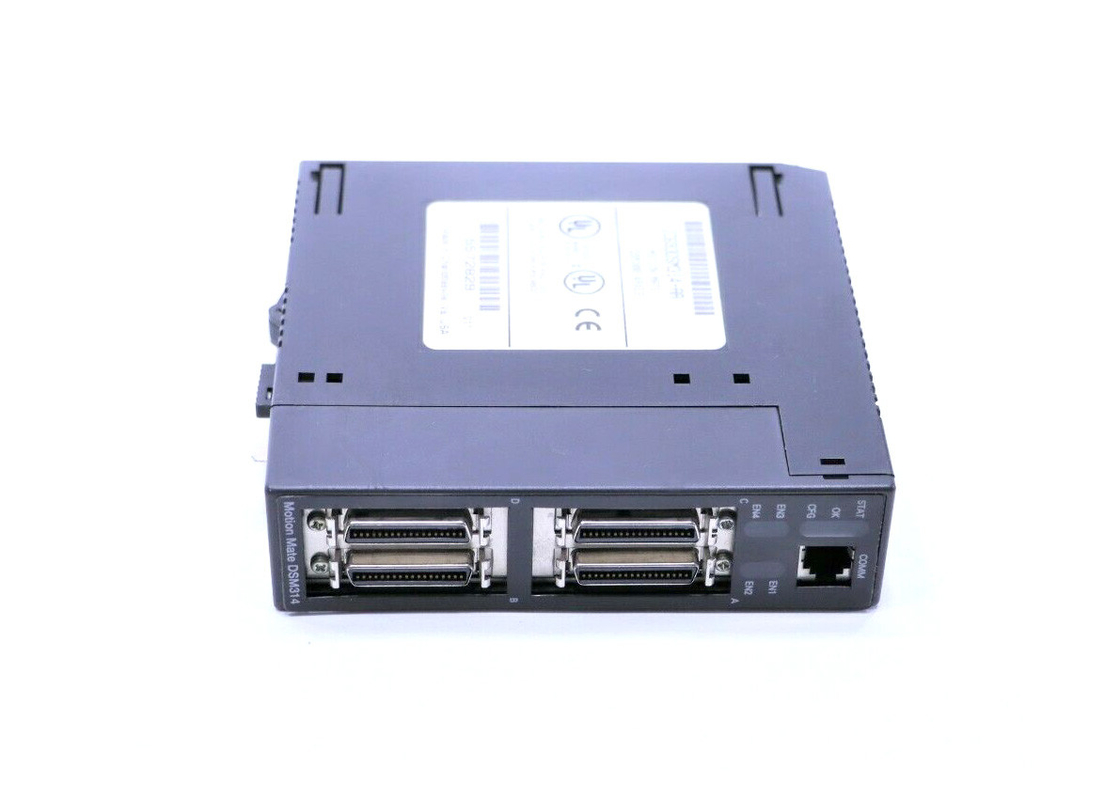

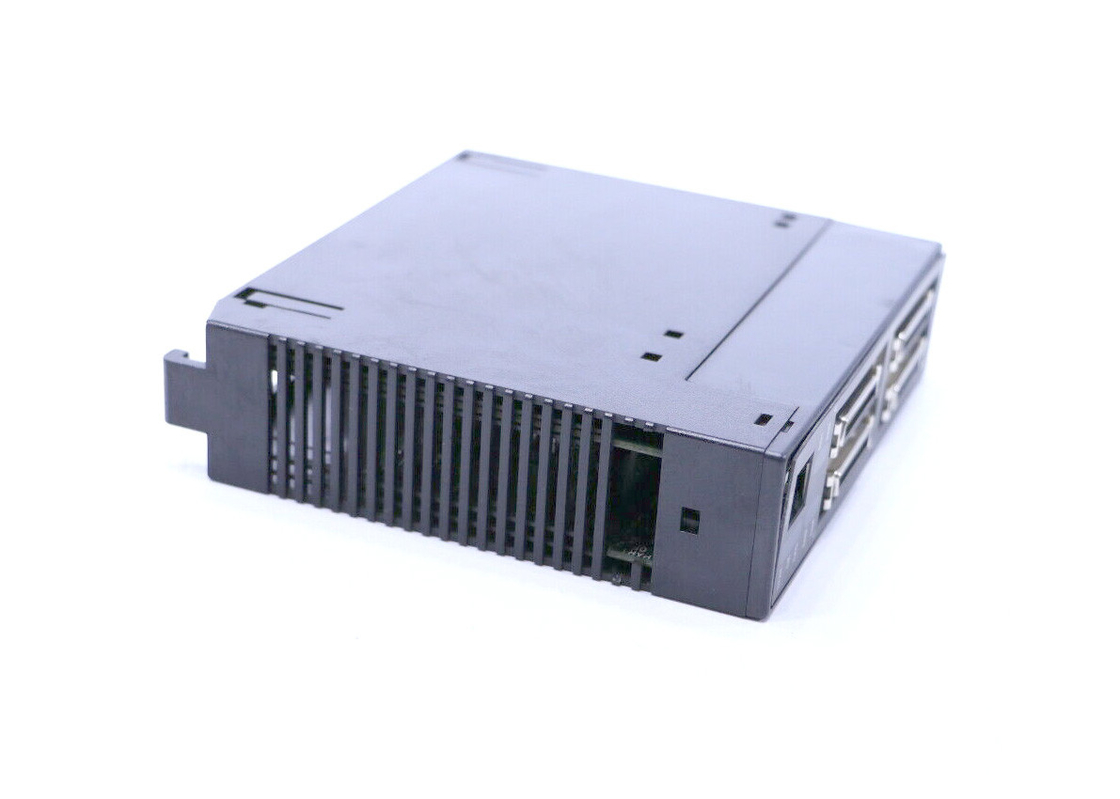

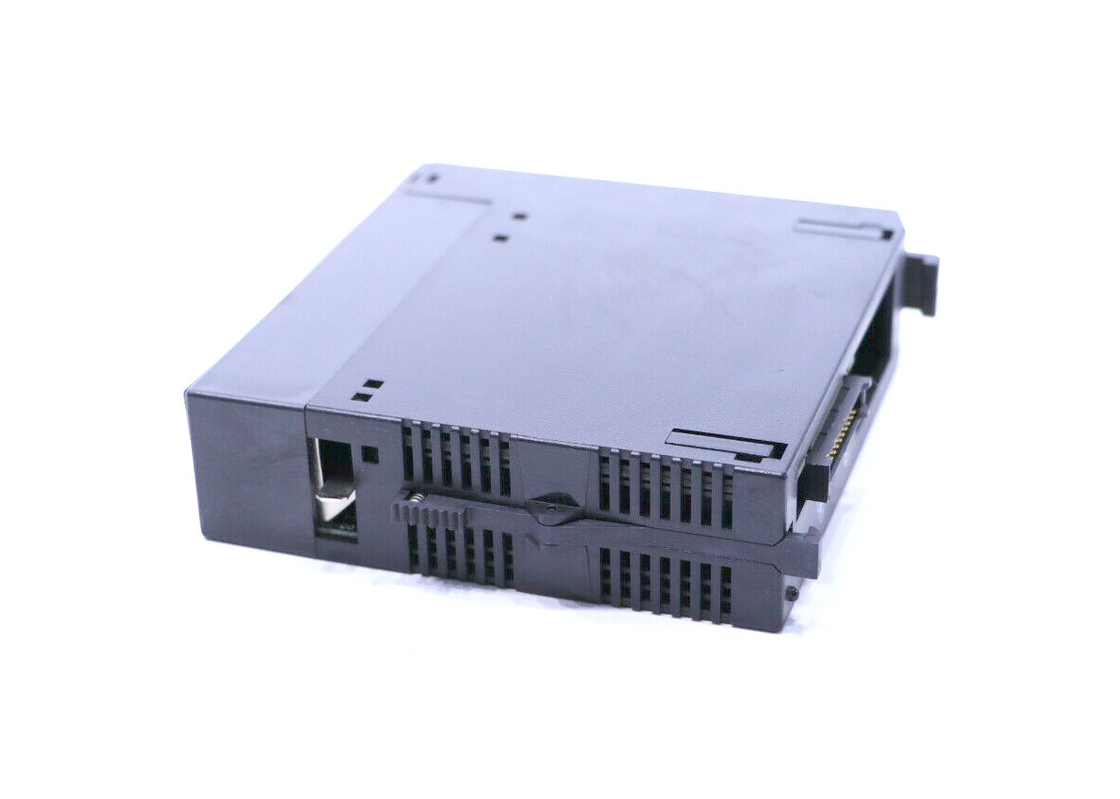

4 GE FANUC IC693DSM314 модуля сервопривода C.P.U. PLCs цифров оси 90-30 серий

GE FANUC IC693DSM314, модуль сервопривода цифров, C.P.U. серии 90-30

Характер продукции

Модуль IC693DSM314 сервопривода цифров ответной части движения GE Fanuc работает как модуль контроля за движением для 90-30 серий. Функции этого модуля в 2 режимах: цифровой режим и сетноой-аналогов режим. Режим цифров конструирован для совместимости с цифровыми сервоприводами пока сетноой-аналогов режим необходимо использовать для того чтобы контролировать сервоприводы которые отличают сетноым-аналогов входным сигналом команды.

IC693DSM314 совместимо с серией 90-30 C.P.U. которые оборудованы с отпуск 10,0 микропрограммных обеспечений или последнее. IC693DSM314 не совместимо с некоторыми C.P.U. Эти C.P.U. будут иметь номера детали которые кончаются в CPU311 через 341 и 351. Этот модуль имеет слаболетучее хранение для 10 программ и 40 подпрограмм. Потребитель может создать программы и подпрограммы для системы через программное обеспечение VersaPro используя версия 1,1 или последнее. Свои конструктивные особенности включают: длительность процесса блока которая под 5 миллисекундами; автоматическая передача данных между таблицами PLC и DSM314 без программирования потребителя; входные сигналы переключателя дома и overtravel для каждой оси сервопривода; шкалирование потребителя блоков программирования (блоков потребителя) и в режимах стандарта и следующего; скорость сдвигает по направлению вращения и располагает интегратор ошибки для увеличения отслеживая точности и входного сигнала кодировщика квадрирования для оси мастера следующего.

Дополнительно, этот модуль отличает рецептом программируя используя параметры команды. Этот вид программирования доступен для скорости, движения, ускорения, и обитает команды. Он также имеет дифференциальный входной сигнал кодировщика квадрирования на каждой оси которая использована в кодировщике/сетноом-аналогов режиме. IC693DSM314 особенности 5V, 24V и сетноой-аналогов I/O для пользы PLC; высокоскоростной цифровой данное (4 по каждому 24V и 4 по каждому 5V) через на борту местное управление логики, и аналогового выхода 13 битов могут быть проконтролированы PLC или использованы как монитор сервопривода цифров настраивая.

Оно конструировано с высоким разрешением блоков программирования (положения: -536 870 912… +536 870 911 блока потребителя; скорость 1… 8 388 607 блоков потребителя/sec; ускорение: блока 1… 1 073 741 823 потребителя/sec/sec); одноточечный соединения для всех программирования и задач конфигураций, включая творение программы движения (программы 1 до 10) и местное программирование движения логики. При программировании и устанавливающ этого модуля, потребитель должен использовать программируя порт связей. В свою очередь, C.P.U. нагружает все конфигурацию, программы движения, и местные программы логики к DSM314 через backplane PLC.

Микропрограммное обеспечение DSM хранится во флэш-памяти. Потребитель должен уточнить микропрограммные обеспечения через фронт модуля IC693DSM314 - порт COMM панели. Цифровые услуги серии α GE Fanuc управлениями модуля и серии β, сервоприводы SL-серий, или сервоприводы третьей стороны с сетноой-аналогов командой скорости или сетноым-аналогов интерфейсом команды вращающего момента. Двух позиционные входные сигналы строба захвата для каждой оси могут захватить ось и/или мастерское положение с точностью отсчетов ±2 плюс 10 микросекунд отклонения.
