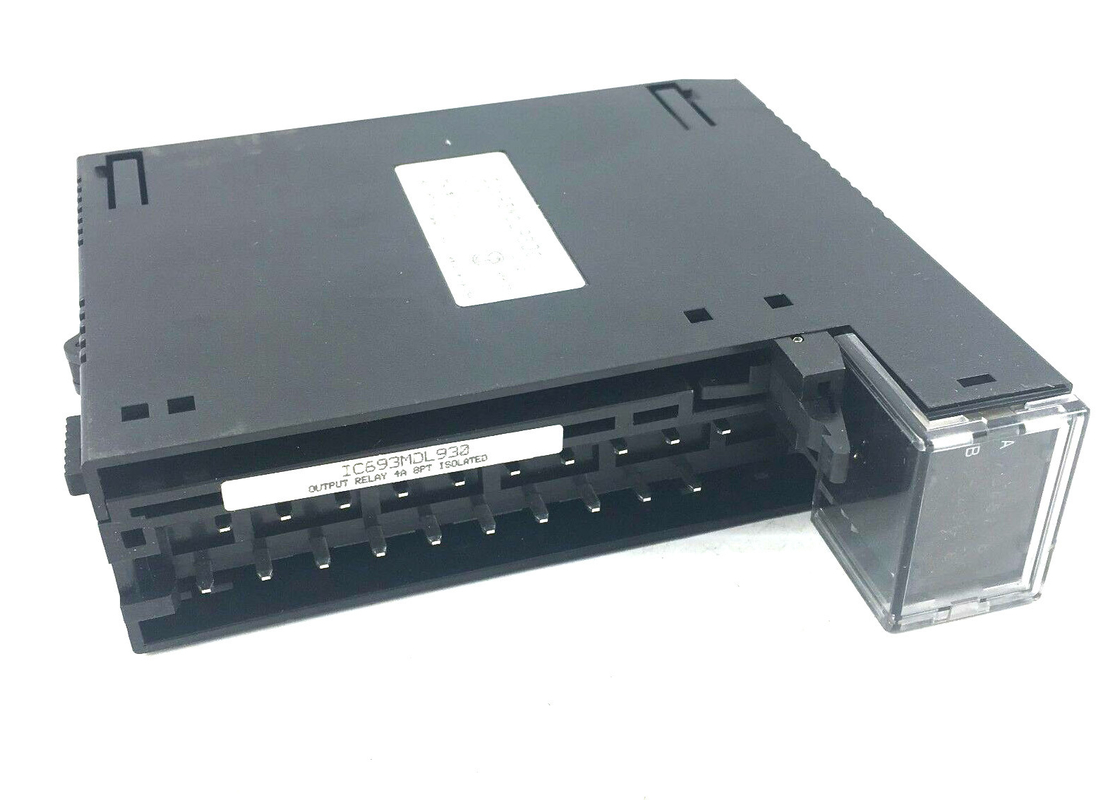

GE FANUC IC693MDL930, модуль релейного выхода с изоляцией 4 А, для ПЛК серии 90-30
Описание продукта
GE Fanuc IC693MDL930 - это модуль релейного выхода с изоляцией на 4 А.Разработанный для программируемого логического контроллера (ПЛК) серии 90-30, этот модуль предоставляет 8 нормально разомкнутых релейных цепей.Они позволяют пользователю управлять нагрузками на выходе.Каждая цепь имеет коммутационную способность на выходе 4 А.Каждая точка выхода на модуле изолирована от других точек, и каждая точка имеет отдельный общий выходной терминал питания.

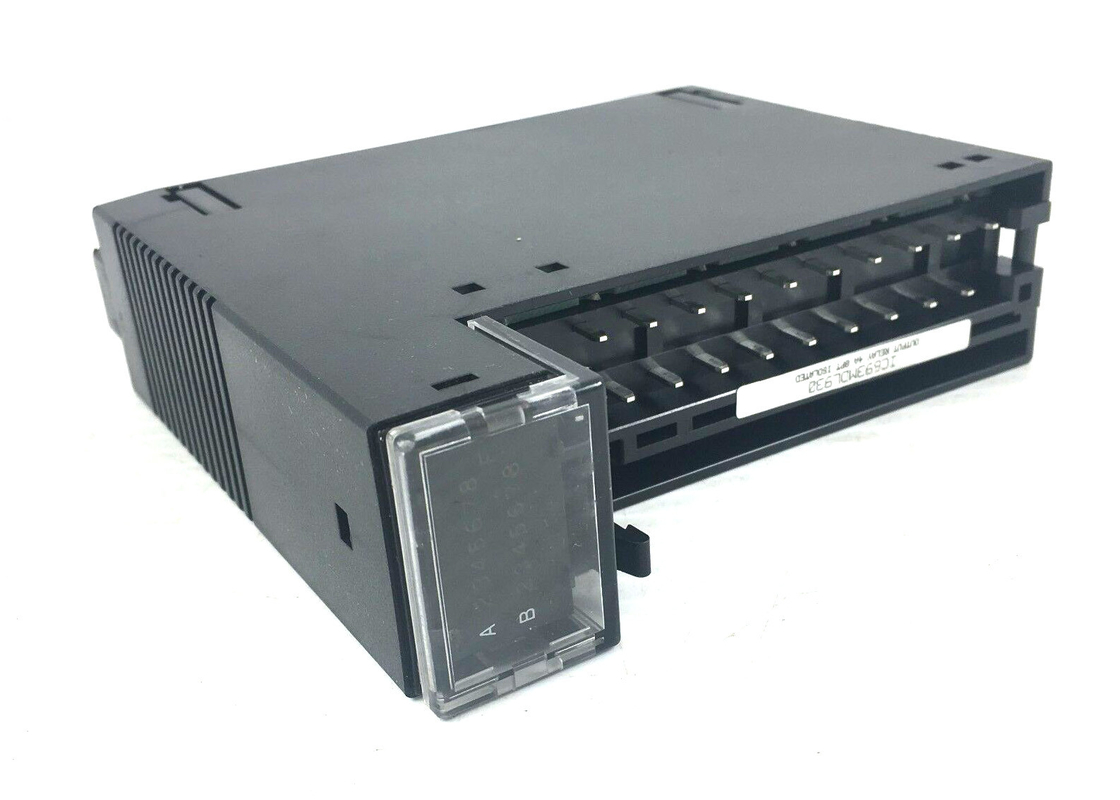

Модуль релейного выхода способен управлять различными устройствами нагрузки. Это включает, но не ограничивается индикаторами, пускателями двигателей и соленоидами. Для работы полевых устройств, подключенных к этому модулю,пользователю необходимо подать питание переменного или постоянного тока.На верхней части модуля расположены два горизонтальных ряда зеленых светодиодов, которые показывают состояние ВКЛ/ВЫКЛ каждой точки. В каждом ряду по восемь светодиодов.Поскольку IC693MDL930 имеет только 8 релейных цепей, нижний ряд не используется.Верхний ряд, который помечен как A1, указывает состояние точек с 1 по 8.
Имеется вставка, которая находится между внутренней и внешней поверхностью откидной дверцы на модуле.На внешнем левом краю вставка окрашена в красный цвет. Это указывает на то, что это высоковольтный модуль.Когда дверца закрыта, внутренняя поверхность, обращенная внутрь модуля, содержит информацию о схеме проводки. На внешней поверхности можно записать информацию об идентификации цепи. Пользователи, которые хотят реализовать этот модуль для своих промышленных применений, могут сделать это с любой системой ПЛК серии 90-30.Модуль релейного выхода может быть установлен в любой слот ввода/вывода базовой платы с 5 или 10 слотами.
Технические характеристики
| Номинальное напряжение: |
24 В постоянного тока или 120/240 В переменного тока |
| Количество выходов: |
8 |
| Частота: |
50/60 Гц с переменным током |
| Выходной ток: |
4 А на цепь |
| Диапазон выходного напряжения: |
от 5 до 30 В постоянного тока, от 5 до 250 В переменного тока |
| Питание постоянным током: |
Да |
Техническая информация
| Номинальное напряжение |
24 В постоянного тока, 120/240 В переменного тока (номинальное - см. следующую таблицу для исключений) |
| Рабочее напряжение |
от 5 до 30 В постоянного тока |
|
от 5 до 250 В переменного тока, 50/60 Гц |
| Выходы на модуль |
Восемь изолированных выходов |
| Изоляция: |
|
| Поле к объединительной плате и к заземлению корпуса |
250 В переменного тока непрерывно;
1500 В переменного тока в течение 1 минуты
|
| Точка-точка |
250 В переменного тока непрерывно; 1500 В переменного тока в течение 1 минуты |
| Максимальная нагрузка |
4 А резистивная максимальная на выход |
|
2 А пилотный режим на выход |
|
20 А максимальная на модуль для установок UL
Максимальная нагрузка зависит от температуры окружающей среды, как показано ниже
|
| Минимальная нагрузка |
10 мА |
| Максимальный пусковой ток |
5 А |
| Время включения |
15 мс максимум1 |
| Время выключения |
15 мс максимум1 |
| Потребляемая мощность |
6 мА (все выходы включены) от шины 5 В на объединительной плате |
|
70 мА (все выходы включены) от шины реле 24 В на объединительной плате |
| 1 При использовании этого модуля с источником питания постоянного тока IC695PSD040 или PSD140 следует принять специальные меры предосторожности, поскольку провалы напряжения в источнике будут замечены этим модулем и могут вызвать провалы реле. |
