GE FANUC IC693MDL731 12/24 Вольт ДиС отрицательная логика 2 ампер выходной модуль

GE FANUC IC693MDL731 12/24 Вольт постоянного тока, отрицательная логика, выходной модуль на 2 Ампера

Описание продукта

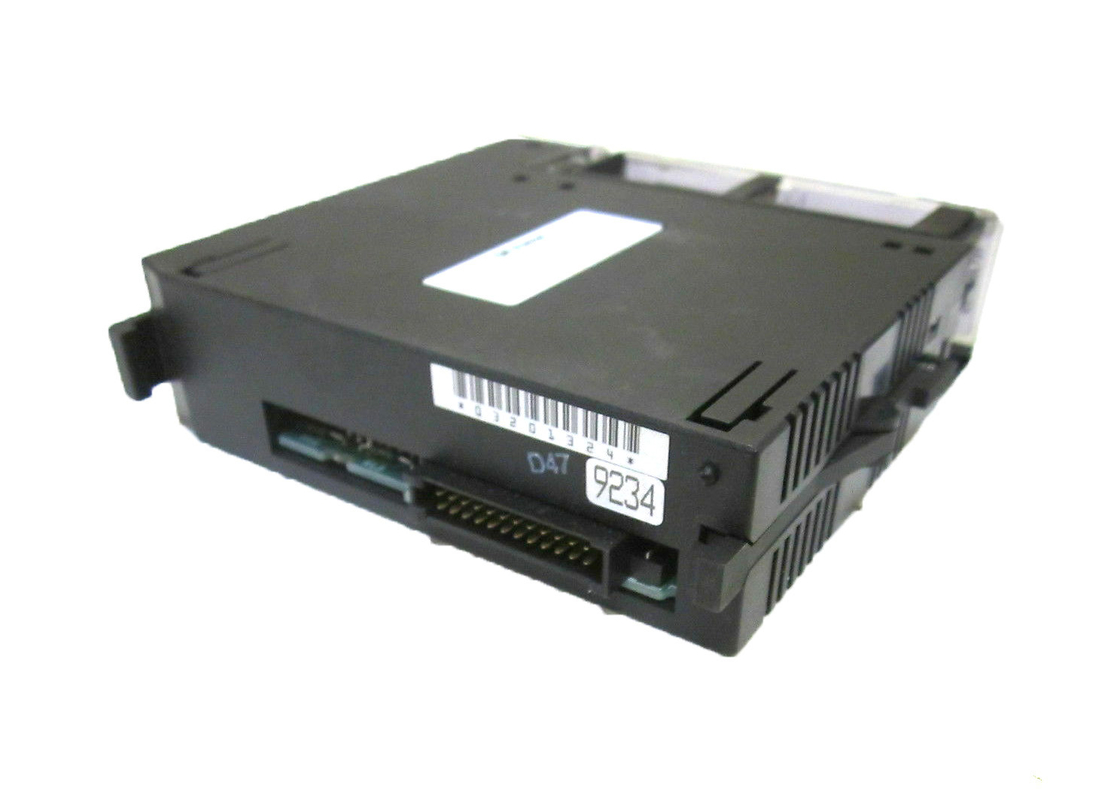

GE Fanuc IC693MDL731 — это выходной модуль на 12/24 Вольт постоянного тока с отрицательной логикой и током 2 Ампера. Являясь частью системы программируемых логических контроллеров серии 90-30, этот модуль оснащен 8 выходными точками. Эти точки используют один общий выходной силовой терминал. Поскольку IC693MDL731 отводит ток от нагрузок к общему пользовательскому или отрицательному силовому шине, модуль имеет характеристики отрицательной логики. Его выходные характеристики позволяют использовать его с определенными нагрузочными устройствами, поставляемыми пользователем. Например, этот модуль можно использовать с различными типами соленоидов, пускателей двигателей, а также индикаторами. Для этого такие устройства необходимо подключать между выходом модуля и положительной силовой шиной. Затем пользователь может подать внешний источник питания для работы устройств.

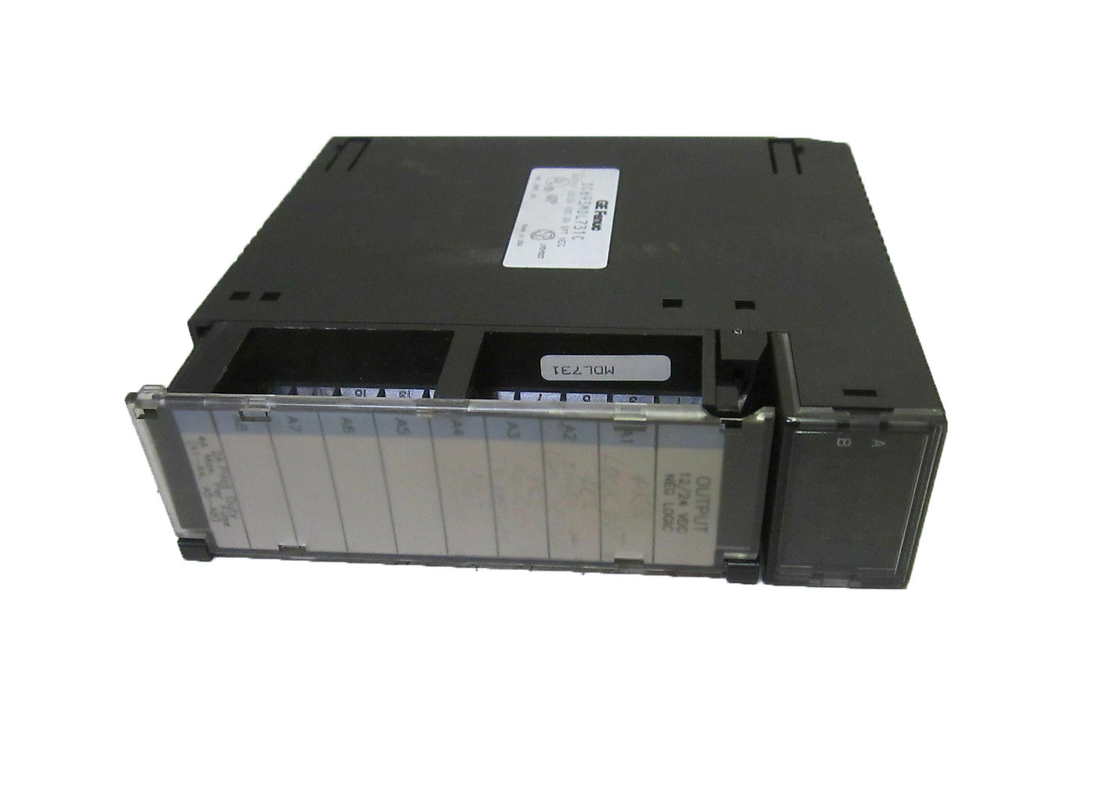

Как и многие аналогичные устройства семейства 90-30, IC693MDL731 имеет блок светодиодов. Всего 16 индикаторов, расположенных в двух отдельных рядах — A1 и B1. Каждый ряд содержит 8 светодиодов, но этот модуль использует только A1, так как имеет всего 8 выходных точек. Также имеется светодиодный индикатор перегоревшего предохранителя. Он светится красным, когда перегорает любой предохранитель в модуле. В устройстве два предохранителя, каждый на 5 Ампер. Один защищает выходы A1-A4, а другой — A5-A8. Эти предохранители электрически подключены к одному общему выводу. Пользователь может установить этот выходной модуль на 2 Ампера на базовую плату системы Series 90-30. На конце вставки, рядом с дверцей IC693MDL731, имеется синяя полоска. Это указывает на то, что устройство имеет низкое напряжение.

О IC693MDL731

Модуль IC693MDL731 — это дискретный выходной модуль, произведенный GE Fanuc. Модуль IC693MDL731 имеет 8 выходных цепей и является дискретным выходным модулем с номинальным напряжением от 12 до 24 Вольт постоянного тока. Модуль поставляется с питанием постоянного тока, а диапазон выходного напряжения составляет от 12 до 24 Вольт постоянного тока. Устройство имеет ток нагрузки 2,0 Ампера на точку и время отклика 2 миллисекунды при включении или выключении. Модуль IC693MDL731 имеет транзисторный тип выхода, а полярность — отрицательная. Компонент имеет 8 точек на общий вывод, а тип разъема — клеммная колодка с 20 винтами на модуль. Внутреннее потребление составляет 55 миллиампер при 5 Вольт постоянного тока. Диапазон входного напряжения составляет 24 Вольт постоянного тока, а напряжение во включенном состоянии — минимум 15 Вольт постоянного тока. Компонент имеет напряжение в выключенном состоянии максимум 6 Вольт постоянного тока, а ток во включенном состоянии — минимум 4,5 миллиампера.

Модуль GE Fanuc IC693MDL731 всегда должен устанавливаться безопасно, и установщики должны убедиться, что он установлен в соответствующем защитном корпусе. Кроме того, для правильной работы устройства необходимо использовать прикладную программу, и установщики также должны обеспечить надлежащее заземление. Заземляющие проводники всегда должны быть подключены по древовидной схеме, с ответвлениями, направленными к центральным точкам заземления. Кроме того, заземляющие проводники должны быть максимально короткими и иметь максимально возможный размер. Модуль IC693MDL731 имеет алюминиевую базовую плату ПЛК, которая используется для заземления экрана модуля. ЦП в ПЛК с внешними портами должны иметь отдельное заземление экрана для обеспечения надлежащего экранирования портов.
