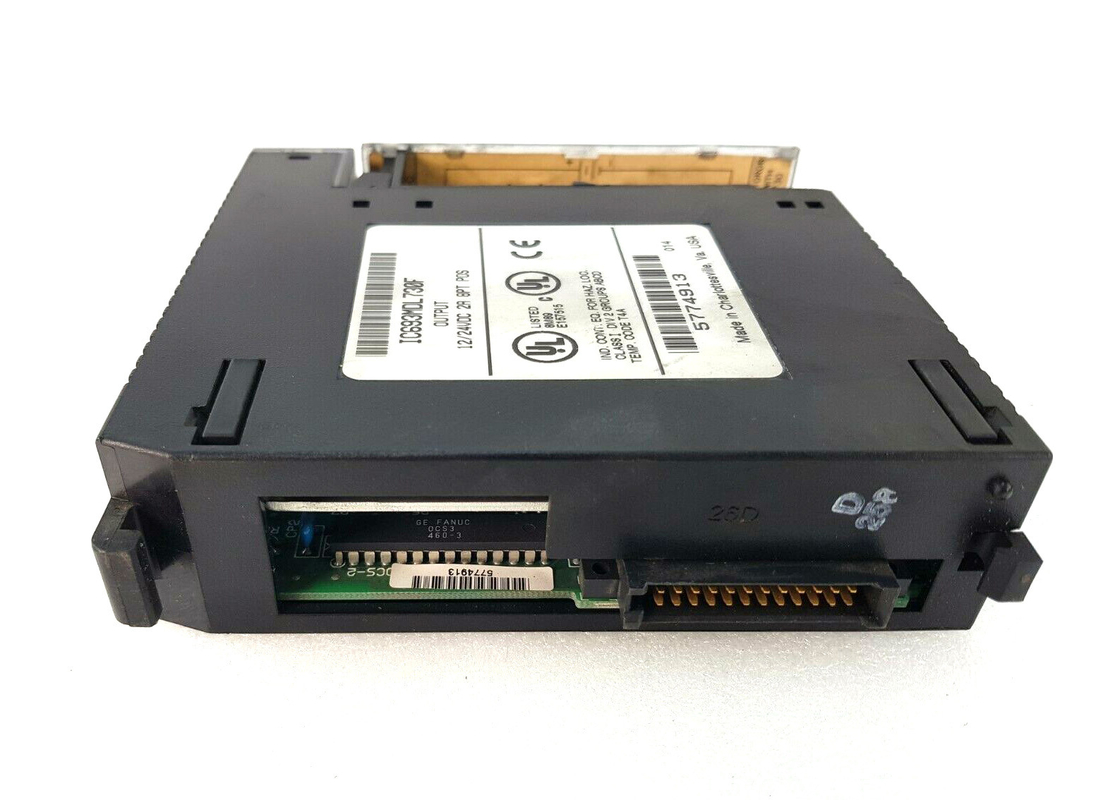

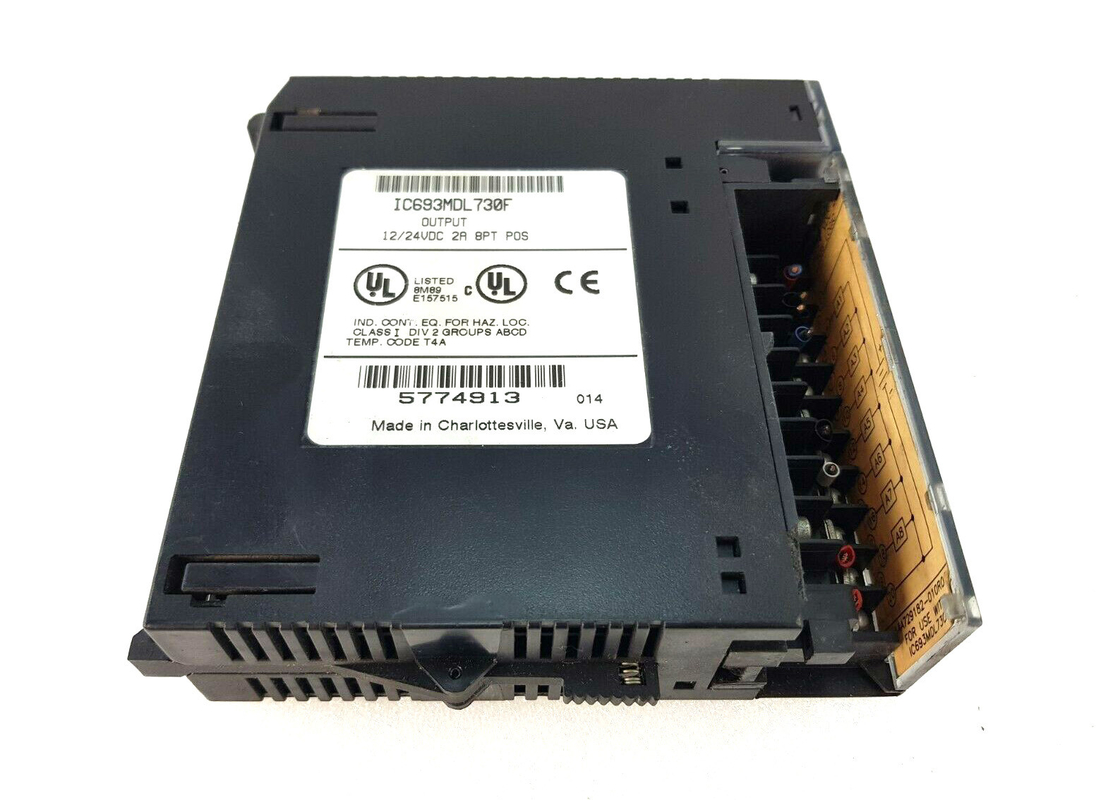

GE FANUC IC693MDL730 12/24 Вольт постоянного тока, положительная логика, выходной модуль 2 Ампера

Описание продукта

GE Fanuc IC693MDL730 — это выходной модуль 12/24 Вольт постоянного тока с положительной логикой и током 2 Ампера. Это устройство предназначено для работы с программируемым логическим контроллером серии 90-30. Оно обеспечивает 8 выходных точек в одной группе, которые используют общий входной терминал питания. Модуль имеет характеристики положительной логики. Это проявляется в том, что он подает ток на нагрузки, получая его от шины положительного питания или от общего пользовательского провода. Пользователи, желающие эксплуатировать этот модуль, могут использовать его с различными выходными устройствами, включая индикаторы, соленоиды и пускатели двигателей. Выходное устройство должно быть подключено между выходом модуля и шиной отрицательного питания. Пользователю необходимо настроить внешний источник питания для обеспечения энергии, необходимой для работы этих полевых устройств.

На верхней части модуля расположен блок светодиодов с двумя горизонтальными рядами зеленых светодиодов. Один ряд помечен A1, а другой — B1. Первый ряд предназначен для точек с 1 по 8, а второй ряд — для точек с 9 по 16. Эти светодиоды отображают состояние ВКЛ/ВЫКЛ каждой точки на модуле. Также имеется красный светодиод с маркировкой «F». Он расположен между двумя рядами зеленых светодиодов. Этот красный светодиод загорается при перегорании любого предохранителя. Этот модуль имеет два предохранителя по 5 Ампер. Первый предохранитель защищает выходы A1-A4, а второй предохранитель защищает выходы A5-A8. Оба этих предохранителя электрически соединены с одним и тем же общим проводом.

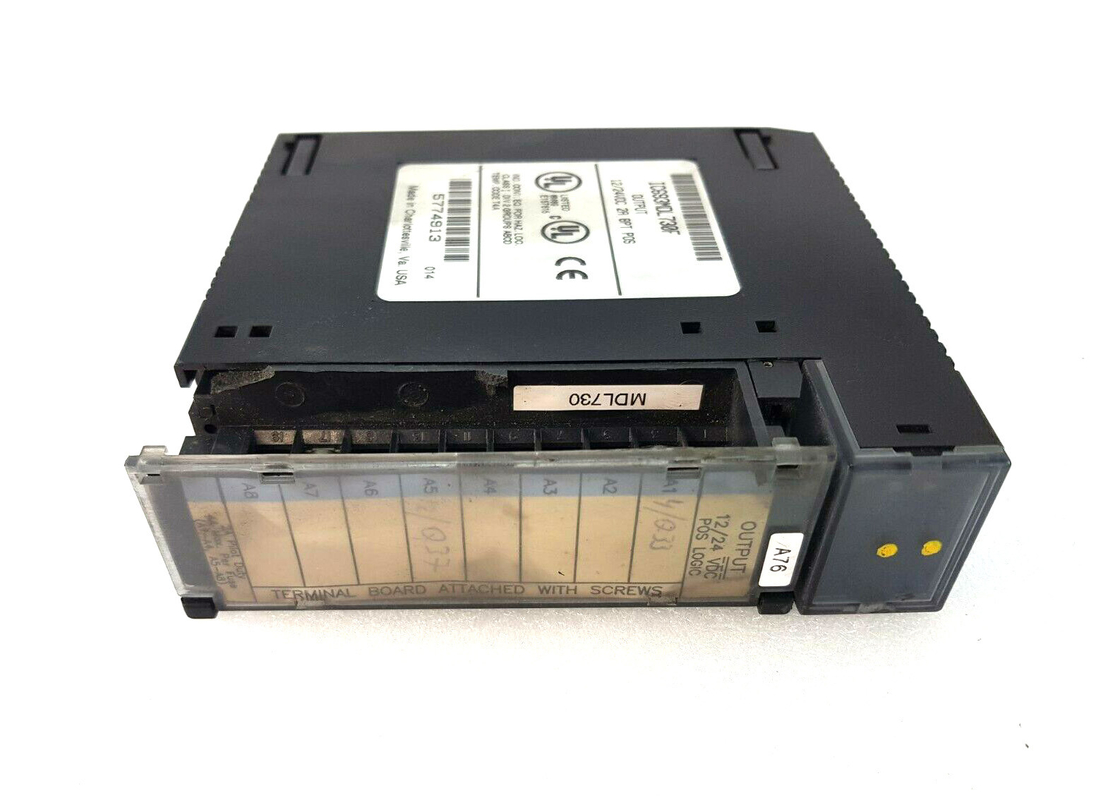

IC693MDL730 имеет вставку, которая располагается между поверхностями откидной дверцы. Эта дверца должна быть закрыта во время работы. На поверхности, обращенной внутрь модуля, находится информация о схеме подключения. На внешней поверхности может быть записана информация об идентификации схемы. Это устройство является низковольтным модулем, на что указывает синяя цветовая маркировка на внешнем левом краю вставки. Для работы с системой ПЛК серии 90-30 пользователи могут установить модуль в любой слот ввода-вывода на плате основания на 5 или 10 слотов.
