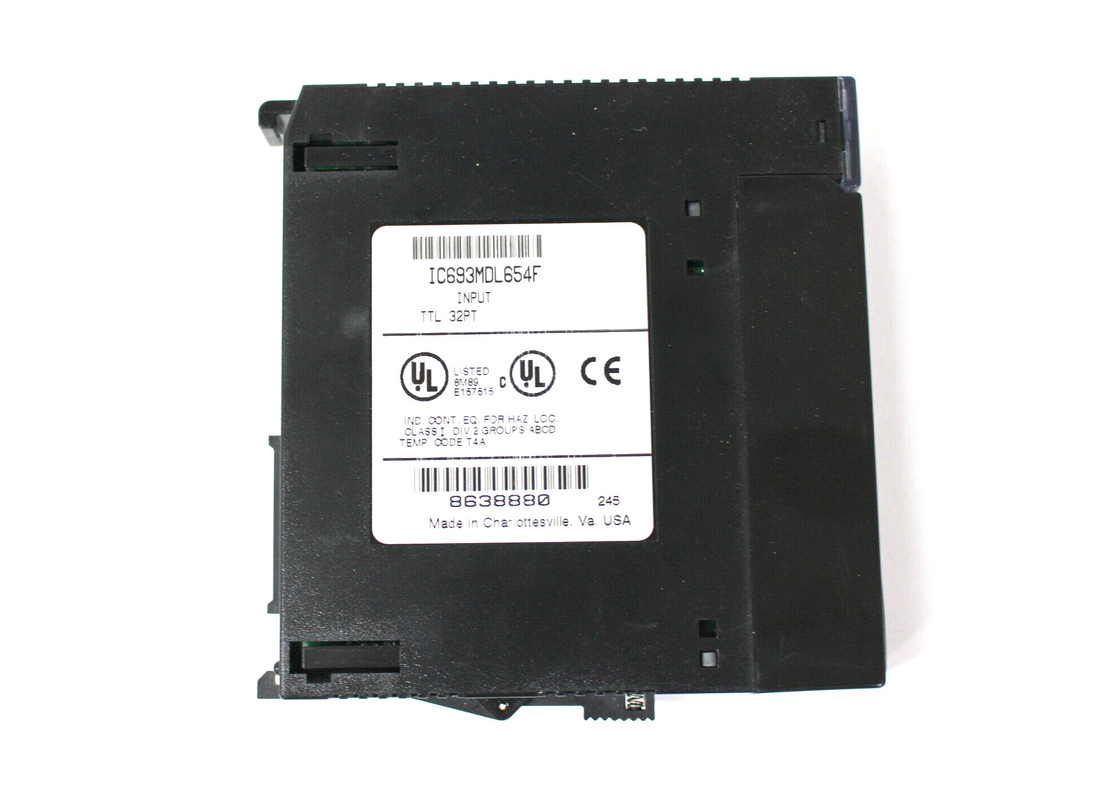

GE FANUC IC693MDL654 5/12 вольт постоянного тока (TTL) положительный/отрицательный логический входный модуль

GE FANUC IC693MDL654 5/12 Вольт постоянного тока (TTL) модуль входов с положительной/отрицательной логикой

Описание продукта

IC693MDL654 — это модуль входов с положительной/отрицательной логикой на 5/12 вольт постоянного тока (TTL) для программируемого логического контроллера серии 90-30. Он обеспечивает 32 дискретных входных точки с пороговым значением напряжения TTL, которые сгруппированы в четыре отдельные группы, причем каждая группа имеет в общей сложности восемь точек, обозначенных (A1 - A8, B1 - B8, C1 - C8 и D1 - D8). Входы работают в диапазоне до 15 В с положительными или отрицательными логическими входами. Источник питания +5 В генерируется на модуле и затем отделяется от задней панели ПЛК. Можно выбрать питание входов от внутреннего источника вместо внешнего источника, поставляемого пользователем. Это можно сделать, установив перемычки на нужные контакты на разъеме ввода-вывода. Если этот внутренний источник используется для питания входов, на источник питания +5 В ПЛК будет приходиться большая нагрузка в случае использования внутреннего источника для питания входов. Оптопары, расположенные на модуле, обеспечивают изоляцию задней панели на 1500 вольт между стороной поля и стороной логики и 250 вольт между четырьмя классами. Кроме того, диагностика неисправностей источника питания не отмечается. IC693MDL654 потребляет внутреннюю мощность 195 мА от шины +5 В на задней панели.

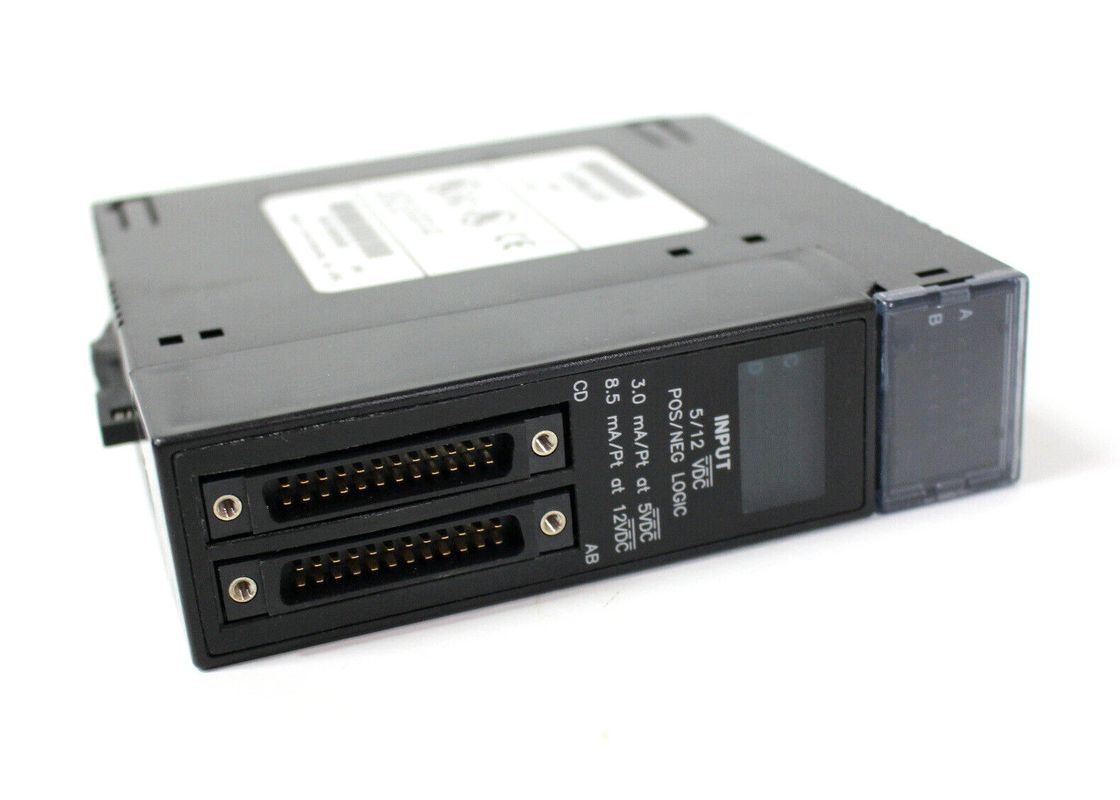

Модуль состоит из светодиодных индикаторов, перечисленных как; A1 - A8, B1 - B8, C1 - C8, D1 - D8, расположенных в верхней части модуля. Индикатор показывает состояние каждого входного контакта (ВКЛ/ВЫКЛ). Входной ток составляет 3,0 мА (типичный ток ВКЛ при 5 В постоянного тока) и 8,5 мА (типичный ток ВКЛ при 12 В постоянного тока). IC693MDL654 имеет конструкцию с 32 входными точками, которая использует 32 бита дискретных входных данных %I. Его можно разместить на порту ввода-вывода на плате с 5 или 10 слотами в системе ПЛК серии 90-30. Ток от входной точки приводит к логической 1 в таблице состояния входов. Номинальное напряжение для IC693MDL654 составляет от 5 до 12 вольт постоянного тока, положительная или отрицательная логика, в то время как диапазон входного напряжения составляет от 0 до 15 вольт постоянного тока. Связи с входными цепями создаются от устройств ввода пользователя к двум штыревым 24-контактным разъемам (Fujitsu FCN-365P024-AU), расположенным на передней части модуля. Эта связь, расположенная на передней стороне, разделяет классы A и B. Другая, расположенная с левой стороны, разделяет классы C и D. Кабель с гнездовым разъемом на одном конце и зачищенными проводами облегчает подключение полевых устройств к разъемам модуля.

Компания GE Fanuc Automation производит модуль IC693MDL654 как входной модуль и член линейки продуктов ПЛК серии 90-30. Этот входной модуль разработан и предназначен для удовлетворения требований гибких промышленных применений. Он также оснащен архитектурой управления, которая делает его подходящим для различных применений, таких как обработка материалов, высокоскоростная упаковка и сложные приложения управления движением. Входной модуль GE Fanuc IC693MDL654 обеспечивает удивительную гибкость благодаря своей модульной конструкции, и при правильной настройке этого устройства операторы могут сэкономить на затратах на установку и пространстве. Он поддерживает связь Ethernet, через которую достигается мониторинг в реальном времени. При установке этого входного модуля операторы могут начать с ПЛК с поддержкой Ethernet или с модуля Ethernet, устанавливаемого в стойку. Этот входной модуль поддерживает протоколы приложений Modbus TCP/IP и SRTP и поставляется с масштабируемой вычислительной мощностью, которая является общей для многих ПЛК серии 90-30 и упрощает модернизацию.

Входной модуль GE Fanuc Automation IC693MDL654 также использует свою масштабируемую вычислительную мощность, которая помогает модулю работать на оптимальном уровне производительности, требуемом современными промышленными приложениями. Этот входной модуль имеет встроенную функцию управления движением, которая помогает обеспечить достижение входным модулем уровня производительности, необходимого для приложений точка-точка. Входной модуль также имеет варианты интерфейса полевой шины, которые обеспечивают распределенное управление. Пользователи имеют варианты интерфейса, такие как Profibus-DP, EtherNet EGD или интерфейс Genius. Кроме того, этот модуль поставляется с программой CIMPLICITY Machine Edition Logic Developer, которая упрощает программирование устройства. Входные модули GE Fanuc серии 90-30, такие как этот, имеют варианты резервирования.

Технические характеристики

Технические характеристики IC693MDL654
